기어 모델링 잇수 외경 원중심경 치저경 갯수

3d cad로 기어 모델링 할때 중요한것은 해당 기어의 외경에 맞는 잇수와 원의 중심과 치저경을 정하느것입니다.

기어 모델링 잇수 외경 원중심경 치저경 갯수 설계 1

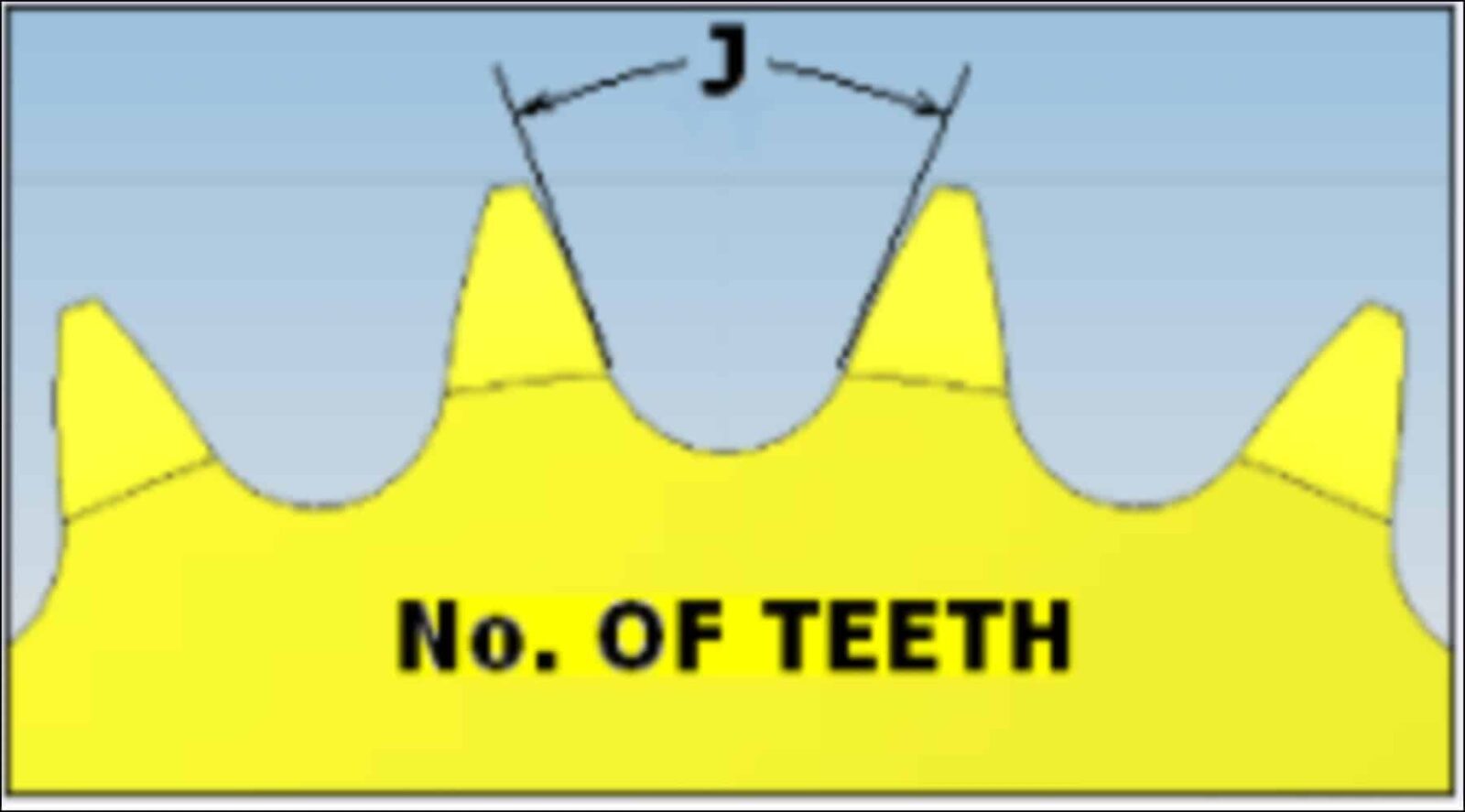

기어 모델링 잇수 외경 원중심경 치저경 갯수 설계 2

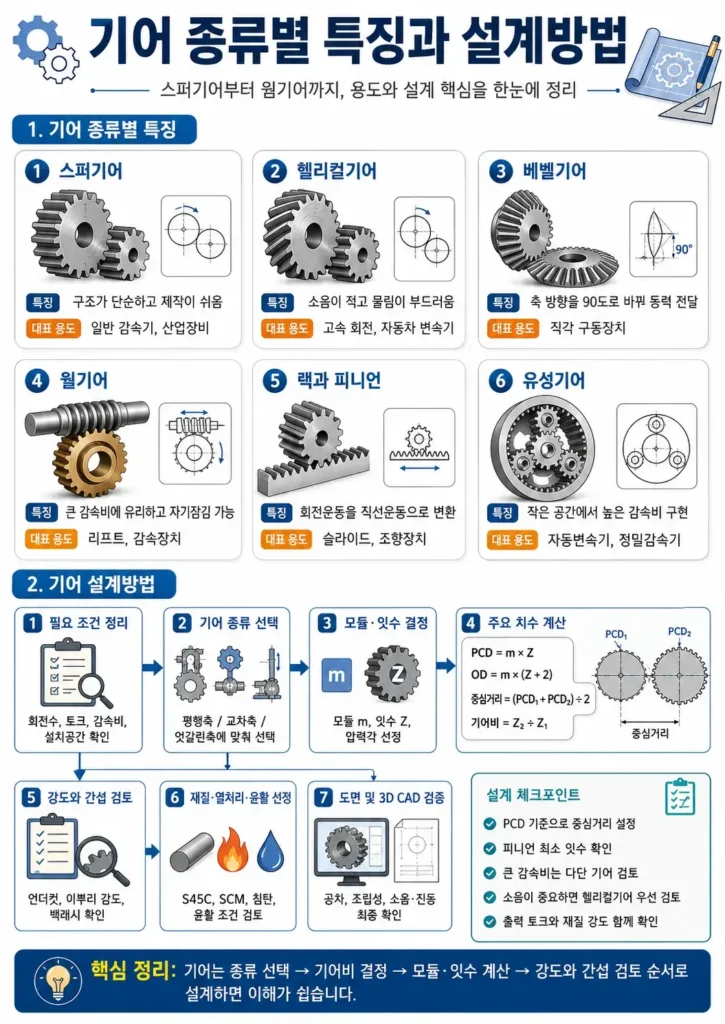

기어를 그릴때 아래 표를 참고해서 NT,OD,PCD,DB를 참고하세요

참고 : UG NX 기어 시뮬레이션 Gear Motion Simulation

참고 : UG NX 직선 슬라이드 시뮬레이션 Silde Motion Simuration

기어 모델링 잇수 및 외경 중심경 치저경 사이즈표

작용잇수	잇수	외경	원중심경	치저경
NT	NT	O.D	PCD	DB
3	6	30	28.52	20.58
3.5	7	34	32.18	24.24
4	8	38	35.84	27.9
4.5	9	43	39.52	31.58
5	10	47	43.21	35.27
5.5	11	51	46.98	39.04
6	12	55	50.8	42.86
6.5	13	59	54.66	46.72
7	14	63	58.54	50.6
7.5	15	67	62.45	54.51
8	16	71	66.37	58.43
8.5	17	76	70.31	62.37
9	18	80	74.26	66.32
9.5	19	84	78.23	70.29
10	20	88	82.2	74.26
10.5	21	92	86.17	78.23
11	22	96	90.16	82.22
11.5	23	100	94.15	86.21
12	24	104	98.314	90.2
12.5	25	108	102.14	94.2
13	26	112	106.14	98.2
13.5	27	116	110.14	102.2
14	28	120	114.15	106.21
14.5	29	124	118.16	110.22
15	30	128	122.17	114.23
15.5	31	133	126.18	118.24
16	32	137	130.2	122.26
16.5	33	141	134.21	126.27
17	34	145	138.23	130.29
17.5	35	149	142.25	134.31
18	36	153	146.27	138.33
18.5	37	157	150.29	142.35
19	38	161	170.32	162.38
19.5	39	165	158.34	150.4
20	40	169	162.37	154.43
20.5	41	173	166.4	158.46
21	42	177	170.42	162.48
21.5	43	181	174.45	166.51
22	44	185	178.48	170.54
22.5	45	189	182.51	174.57
23	46	193	186.54	178.36
23.5	47	197	190.57	182.63
24	48	201	194.6	186.66
24.5	49	205	198.63	190.69
25	50	209	202.66	194.72
25.5	51	214	206.69	198.75
26	52	218	210.72	202.78
26.5	53	222	214.76	206.82
27	54	226	218.79	210.85
27.5	55	230	222.82	214.88
28	56	234	226.86	218.92
28.5	57	238	230.89	222.95
29	58	242	234.93	226.99
29.5	59	246	238.96	231.02
30	60	250	243	235.06
