NX 스케치 자동치수 구속조건 설정 및 해제 설정방법

지멘스에서 출시한 하이엔드 3D CAD인 UG NX의 경우 2D 스케치를 통해 형상을 그릴때 보다 정확한 형상을 만들어지기 위해서 형상 구속과 치수 구속을 이용합니다. 하지만 모든 스케치에 대해 하나하나 치수와 형상 구속을 하는 게 번거롭기 때문에 자동치수 구속 및 자동 형상 구속이 이루어집니다.

그래서 기본적으로 작업을 할 때 시간을 단축하는 장점도 있지만 반대로 내 의도와 상관없이 계속 치수구속이 된다면 하나하나 해제하느것도 매우 번거로운 일입니다.

참고 : 자유모델링 조건모델링 3D CAD 기본개념

그런 경우는 간단하게 자동치수에 대한 옵션을 잠시 해제하는 것이 가능합니다.

NX 사용자 기본값 설정

가장 먼저 UG NX를 실행합니다.

본 포스팅은 NX7과 NX8로 작업되었지만 NX9.NX10, NX11, NX12 버전도 모두 동일합니다.

NX 자동치수 구속 설정 및 해제 설정방법 3

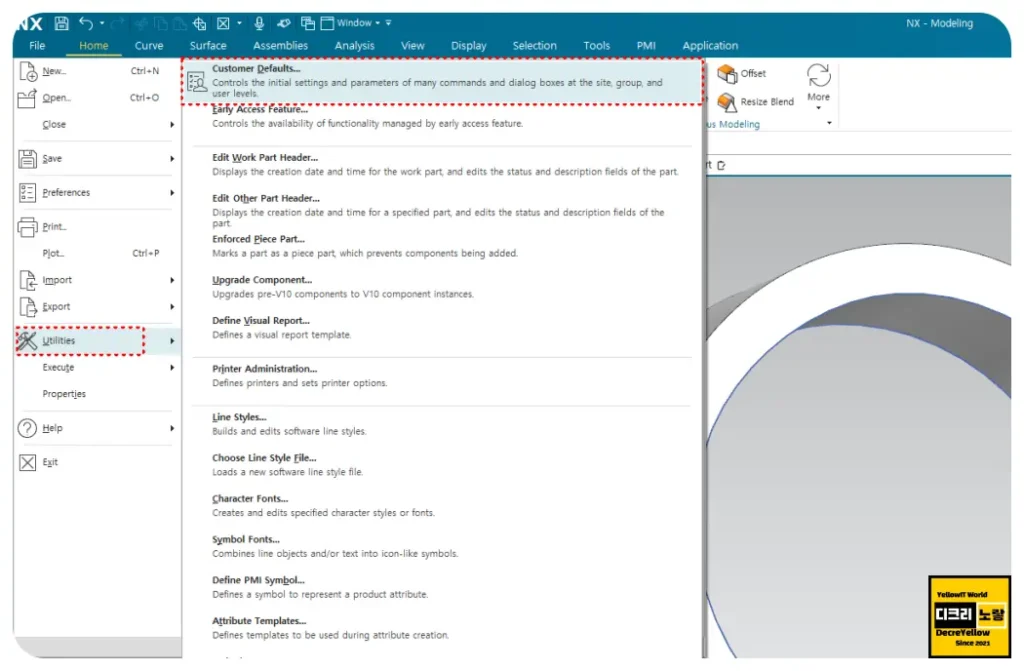

프로그램이 실행되었다면 아래 경로로 이동합니다.

  • 영문판 : File – Utilities – Customer Defaults
  • 한글판 : 파일 -> 유틸리티 – 사용자 기본값

UG NX 스케치 자동치수 설정 및 해제

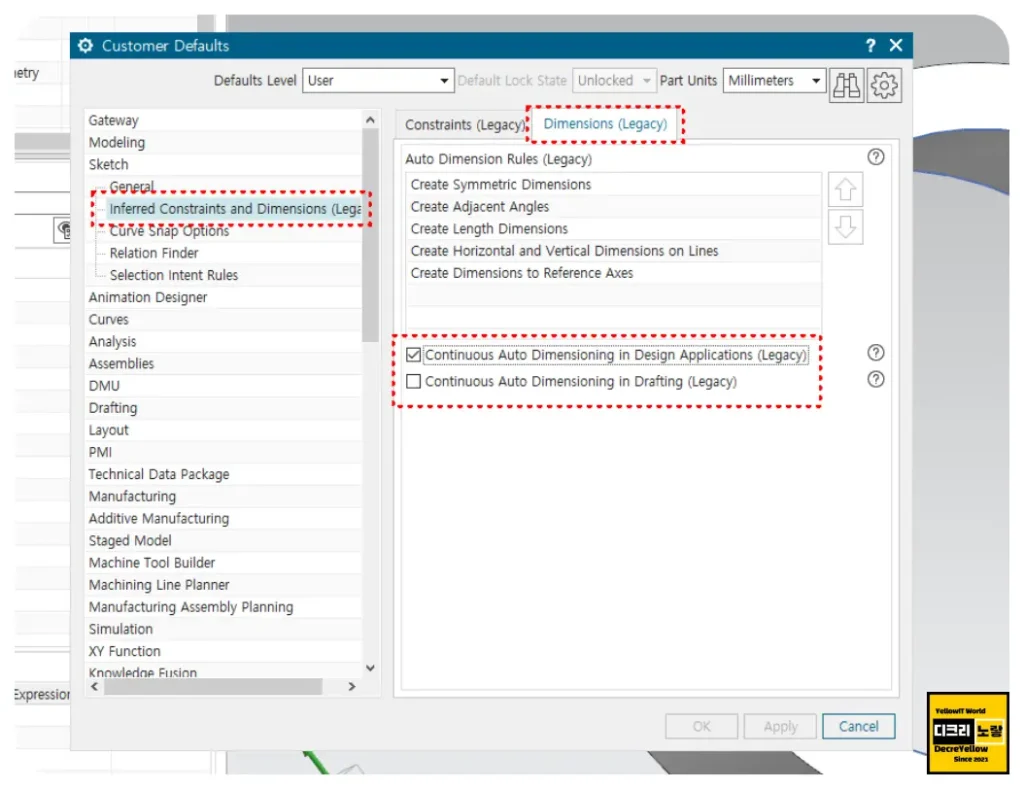

Sketch ->Inferred Constrains and Dimension -> Continuous Auto Dimensioning in Design Applications

스케치 -> 추정 구속조건 및 치수 -> 설계 응용 프로그램에서 연속 자동 치수 지정

NX 스케치 자동치수 구속조건 설정 및 해제 설정방법

해당 항목을 체크하고 저장합니다.

이후 바로 스케치를 그려보면 자동 치수기능이 설정되거나 해제됩니다.

NX 자동치수 구속 설정 및 해제 설정방법 1

만약 바로 안 되는 경우가 간혹 있는데 그런 경우는 컴퓨터를 재부팅 후 해보는 것을 권장합니다.

참고 : UG NX 스케치 치수 도면으로 변환 치수생성
