제품을 가공을 하기위해 밀링 프로그램은 이미 시중에 많이 나와있으며 지멘스의 NX 가공의 Manufacturing 기능이 옜날에는 그리 좋은 편이 아니였습니다.
노랗목차
하지만 시대에 변화에 따라 점점 NX의 “가공 프로그램“이 점점 개선되어지고 있으며 우선 그 첫번째 NX의 밀링 프로세서의 종류에 대해 알아보겠습니다.
NX에는 다양한 가공 타스크를 위한 템플릿이 포함되어 있으며 각 템플릿에는 서로 다른 프로세서가 사용됩니다.
UG NX 가공 밀링 기능 종류 – Milling Manufacturing

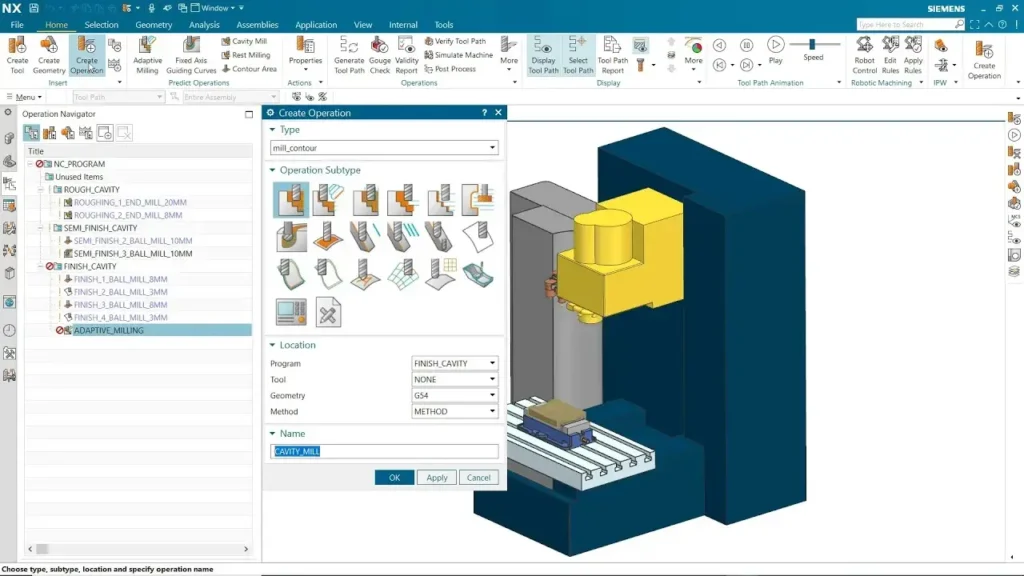

참고로 오퍼레이션 생성 다이얼로그는 이 도움말과 다르게 구성되어 있습니다.
어떠한 프로세서를 사용해야 하는지 더 잘 이해하려면 다음 표에서 자신의 가공 타스크에 해당하는 부분을 참조하세요
밀링 종류
| 하위종류 | 프로세서 | 설명 |
| CAVITY_MILL | 캐비티 밀링 | 평면형 절삭의 여러 절삭 패턴을 사용하여 파트의 가공 재료나 IPW로 정의된 재료의 볼륨을 제거하는 데 사용되는 기본 캐비티 밀링입니다. 일반적으로 황삭에 사용됩니다. |
| CORNER_ROUGH | 캐비티 밀링 | 직경과 코너 반경 때문에 이전 공구가 도달할 수 없는 코너의 나머지 재료를 절삭합니다. |
| ZLEVEL_PROFILE | Z단계 | 평면형 절삭으로 영역을 절삭하거나 파트의 윤곽을 그리는 데 사용되는 기본 Z단계 밀링입니다. |
| ZLEVEL_PROFILE_STEEP | Z단계 | ZLEVEL_PROFILE과 동일하지만 급경사 영역만 절삭한다는 점에서 차이가 있습니다. 일반적으로 절삭 영역을 정삭할 때 스캘럽의 윤곽을 그리기 위해 CONTOUR_AREA_NON_STEEP과 함께 사용됩니다. |
| ZLEVEL_CORNER | Z단계 | 직경과 코너 반경 때문에 이전 공구가 도달할 수 없는 코너 영역을 정삭합니다. |
| REST_MILLING | 캐비티 밀링 | |
| FIXED_CONTOUR | 곡면 윤곽선 | 여러 가지 드라이브 방법, 제한과 절삭 패턴을 사용하여 파트나 절삭 영역의 윤곽을 그리는 데 사용되는 기본 고정 축 곡면 윤곽선입니다. 공구 축은 +ZM입니다. |

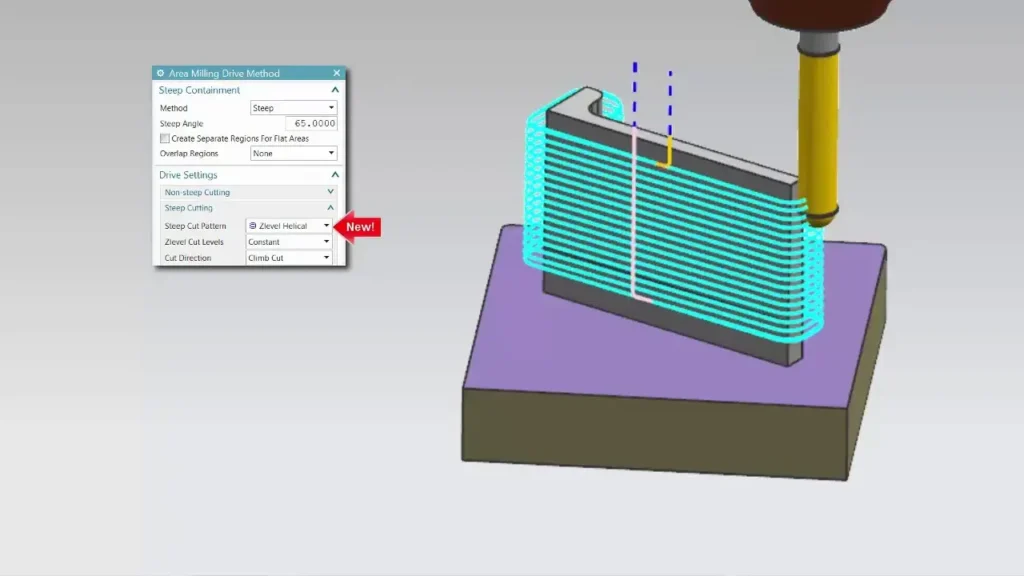

| CONTOUR_AREA | 곡면 윤곽선 | 여러 가지 절삭 패턴을 사용하여 선택된 면이나 절삭 영역을 절삭하는 데 사용되는 영역 밀링 드라이브입니다. 일반적으로 반정삭과 정삭에 사용됩니다. |
| CONTOUR_AREA_NON_STEEP | 곡면 윤곽선 | CONTOUR_AREA와 동일하지만 급경사가 아닌 영역만 절삭한다는 점에서 차이가 있습니다. 일반적으로 절삭 영역을 정삭할 때 스캘럽의 윤곽을 그리기 위해 ZLEVEL_PROFILE_STEEP과 함께 사용됩니다. |
| CONTOUR_AREA_DIR_STEEP | 곡면 윤곽선 | 절삭 방향을 기준으로 급경사가 아닌 영역만 절삭하는 데 사용되는 영역 밀링 드라이브입니다. 이전의 지그 재그 절삭을 크리스 교차하여 스캘럽을 줄이기 위해 CONTOUR_ZIGZAG나 CONTOUR_AREA와 함께 사용됩니다. |
| CONTOUR_SURFACE_AREA | 곡면 윤곽선 | 곡면의 직사각형 눈금이나 단일 드라이브 곡면의 U-V 방향 뒤에 나오는 곡면 영역 드라이브입니다. |
| FLOWCUT_SINGLE | 곡면 윤곽선 | 코너와 골을 정삭하거나 완화하는 데 사용되는 단일 패스 플로우컷 드라이브 방법입니다. |
| FLOWCUT_MULTIPLE | 곡면 윤곽선 | 코너와 골을 정삭하거나 완화하는 데 사용되는 다중 패스 플로우컷 드라이브 방법입니다. |
| FLOWCUT_REF_TOOL | 곡면 윤곽선 | 코너와 골의 나머지 밀링에 사용되며 이전의 참조 공구 직경을 기준으로 한 다중 패스 플로우컷 드라이브 방법입니다. |
| FLOWCUT_SMOOTH | 곡면 윤곽선 | FLOWCUT_REF_TOOL과 동일하지만 진입, 진출과 이동이 매끄럽다는 점에서 차이가 있습니다. 고속 가공에 사용됩니다. |
| PROFILE_3D | 평면 밀링 | 특별한 3D 프로파일 절삭 종류입니다. 깊이는 경계의 모서리나 곡선으로 결정됩니다. 일반적으로 다이를 트리밍하는 데 사용됩니다. |
| CONTOUR_TEXT | 곡면 윤곽선 | 3D 새김에 사용되는 드래프팅 노트의 텍스트를 절삭합니다. |
| MILL_USER | 사용자 정의 | 이 공구 경로는 사용자 정의 NX Open 프로그램을 사용하여 생성됩니다. |
| MILL_CONTROL | 기계 제어 | 여기에는 기계 제어 이벤트만 포함됩니다. |
종류 = Mill Multi Axis
| 하위종류 | 프로세서 | 설명 |
| VARIABLE_CONTOUR | 곡면 윤곽선 | 기본 가변 축 곡면 윤곽선입니다. 여러 가지 드라이브 방법, 제한과 절삭 패턴을 사용하여 파트나 절삭 영역의 윤곽을 그리는 데 사용됩니다. 공구 축을 제어하는 데는 여러 가지 옵션을 사용할 수 있습니다. |
| VC_MULTI_DEPTH | 곡면 윤곽선 | 파트에서 옵셋된 다중 패스가 포함된 가변 축 곡면 윤곽선입니다. |
| VC_BOUNDARY_ZZ_LEAD_LAG | 곡면 윤곽선 | 리드 각도와 래그 각도로 정의된 공구 축, 지그 재그 절삭 패턴과 경계 드라이브 방법이 있는 가변 축 곡면 윤곽선입니다. |
| VC_SURF_AREA_ZZ_LEAD_LAG | 곡면 윤곽선 | 리드 각도와 래그 각도로 정의된 공구 축, 지그 재그 절삭 패턴과 곡면 영역 드라이브 방법이 있는 가변 축 곡면 윤곽선입니다. |
| CONTOUR_PROFILE | 곡면 윤곽선 | 윤곽선 프로파일 드라이브 방법이 포함된 가변 축 곡면 윤곽선입니다. 바닥을 선택하여 커터의 측면으로 경사진 벽을 절삭하는 데 사용합니다. |
| FIXED_CONTOUR | 곡면 윤곽선 | 여러 가지 드라이브 방법, 제한과 절삭 패턴을 사용하여 파트나 절삭 영역의 윤곽을 그리는 데 사용되는 기본 고정 축 곡면 윤곽선입니다. 공구 축을 사용자가 정의한 벡터로 설정할 수 있습니다. |
| SEQUENTIAL_MILL | 순차적 밀링 | GSSM이라고도 하며 APT와 유사합니다. 공구는 파트, 체크와 드라이브 곡면으로 구동됩니다. 공구 동작, 공구 축과 루프를 완전히 제어해야 하는 경우에 사용합니다. |
| ZIG_ZAG_SURFACE | 지그 재그 곡면 | 새 프로그램에는 레거시 오퍼레이션 종류를 사용하지 말아야 합니다. |
| MILL_USER | 사용자 정의 | 이 공구 경로는 사용자 정의 NX Open 프로그램을 사용하여 생성됩니다. |
| MILL_CONTROL | 기계 제어 | 여기에는 기계 제어 이벤트만 포함됩니다. |

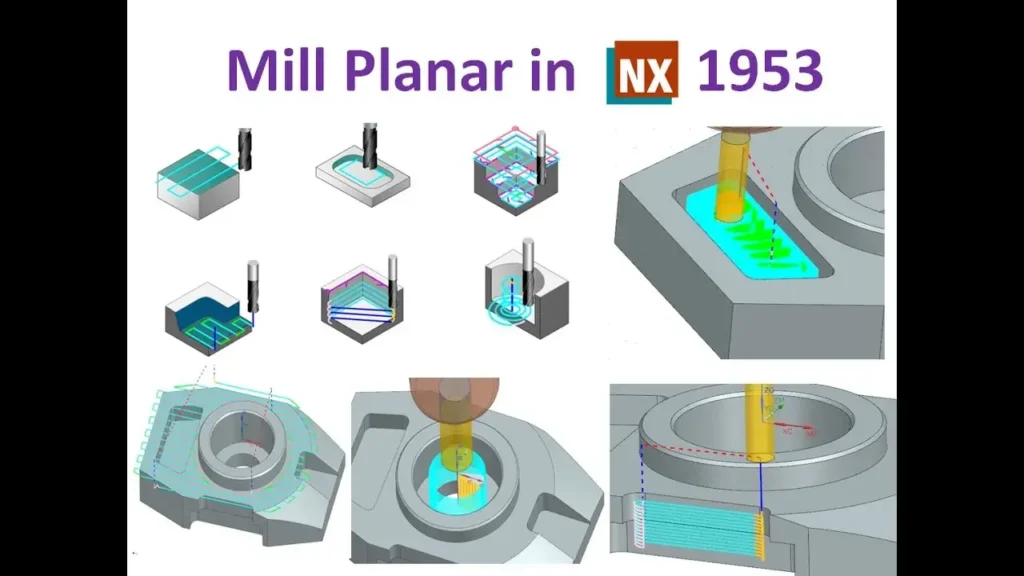

종류 = Mill_Planar
| 하위종류 | 프로세서 | 설명 |
| FACE_MILLING_AREA | 면 밀링 | 면 밀링 영역에는 파트 지오메트리, 절삭 영역, 벽 지오메트리, 체크 지오메트리와 자동 벽 선택이 있습니다. |
| FACE_MILLING | 면 밀링 | 솔리드 바디의 평면을 절삭하기 위한 기본 면 밀링입니다. |
| FACE_MILLING_MANUAL | 면 밀링 | 각 면의 서로 다른 패턴이 혼합된 절삭 패턴입니다. 절삭 패턴 중 하나는 수동이므로 교육 모드에서와 같이 사용자가 원하는 정확한 위치에 공구 위치를 지정할 수 있습니다. |
| PLANAR_MILL | 평면 밀링 | 평면 바닥과 여러 가지 절삭 패턴이 있는 2D 경계 뒤에 나오는 기본 평면 밀링입니다. |
| PLANAR_PROFILE | 평면 밀링 | 가공 재료를 정의하지 않고 프로파일링하는 데 사용되는 특별한 2D 프로파일 절삭 종류입니다. 일반적으로 다이를 트리밍하는 데 사용됩니다. |
| ROUGH_FOLLOW | 평면 밀링 | 파트 따르기 절삭 방법을 사용한 평면 밀링입니다. |
| ROUGH_ZIGZAG | 평면 밀링 | 지그 재그 절삭 방법을 사용한 평면 밀링입니다. |
| ROUGH_ZIG | 평면 밀링 | 윤곽이 그려지는 지그 절삭 방법을 사용한 평면 밀링입니다. |
| CLEANUP_CORNERS | 평면 밀링 | 이전 오퍼레이션의 2D IPW를 사용하는 파트 따르기 절삭 종류가 포함된 평면 밀링입니다. 일반적으로 이전 공구를 통해 재료가 남겨진 코너를 클린아웃하는 데 사용됩니다. |
| FINISH_WALLS | 평면 밀링 | 바닥에 스톡을 남기는 평면 밀링입니다. |
| FINISH_FLOOR | 평면 밀링 | 벽에 스톡을 남기는 평면 밀링입니다. |
| THREAD_MILLING | 스레드 밀링 | 나선형 절삭으로 구멍에 스레드를 생성한 밀링입니다. |
| PLANAR_TEXT | 평면 밀링(고속 아님) | 2D 새김에 사용되는 드래프팅 노트의 텍스트를 절삭합니다. |
| MILL_CONTROL | 스레드 밀링 | 여기에는 기계 제어 이벤트만 포함됩니다. |
| MILL_USER | 스레드 밀링 | 이 공구 경로는 사용자 정의 NX Open 프로그램을 사용하여 생성됩니다. |
