UG NX11 설치는 설치파일 실행 자체보다 라이선스 서버와 LMTOOLS 설정에서 막히는 경우가 많습니다. NX11은 지금 기준으로는 오래된 버전이지만, 자동차 부품 설계, 금형 설계, 장비 업체, 협력사 프로젝트 환경에서는 아직도 기존 데이터 호환 때문에 사용하는 곳이 있습니다.

특히 NX7, NX8, NX9, NX10, NX11, NX12처럼 예전 UG NX 계열을 사용하던 환경에서는 PLM License Server, LMTOOLS, Host Name, 라이선스 파일 경로가 맞지 않으면 설치가 끝나도 NX가 실행되지 않거나 “License Error”가 발생할 수 있습니다.

이번 글에서는 UG NX11을 기준으로 설치파일 실행, Install License Server, 라이선스 파일 선택, NX 본 프로그램 설치, LMTOOLS 서비스 확인, 환경 변수 설정, 자주 발생하는 오류 해결까지 한 번에 정리하겠습니다.

참고로 NX1847 이후 최신 버전과의 차이도 함께 설명하니, 기존 NX11 환경을 유지하거나 상위 버전으로 전환하려는 분들도 참고하기 좋습니다.

UG NX11 설치 전 준비물

NX11 설치를 시작하기 전에 설치파일만 준비하면 된다고 생각하기 쉬운데, 실제로는 라이선스 서버 설정 정보가 더 중요합니다. 설치가 정상적으로 끝나도 라이선스 서버에 연결하지 못하면 NX는 실행되지 않습니다.

NX11과 최신 NX 버전 차이

UG NX11은 NX12 이전의 구버전 계열입니다. 이후 Siemens NX는 NX13, NX14처럼 숫자가 이어지지 않고 NX1847부터 새로운 릴리즈 번호 체계를 사용했습니다. 현재는 NX2206, NX2306, NX2406, NX2506처럼 6개월 단위 릴리즈 흐름으로 보는 것이 자연스럽습니다.

Host Name 확인 방법

NX11 라이선스 서버를 설정할 때 자주 등장하는 값이 Host Name입니다.

Host Name은 쉽게 말해 Windows에서 인식하는 컴퓨터 이름입니다. 라이선스 파일이나 라이선스 서버 설정이 이 이름을 기준으로 되어 있다면, 실제 PC 이름과 일치해야 오류가 줄어듭니다.

1. 바탕화면 또는 파일 탐색기에서 내 PC를 찾습니다.
2. 마우스 우클릭 후 속성을 선택합니다.
3. 장치 이름 또는 컴퓨터 이름 항목을 확인합니다.
4. 회사에서 받은 라이선스 파일의 서버 이름과 일치하는지 확인합니다.

명령 프롬프트에서 확인하려면 아래 명령어를 사용할 수 있습니다.

hostname

Siemens License Server 설치

NX11 설치 과정에서는 먼저 라이선스 서버를 설치한 뒤 NX 본 프로그램을 설치하는 흐름으로 진행하는 경우가 많습니다.

설치 미디어 안에 Install License Server 항목이 있다면 해당 항목을 통해 Siemens PLM License Server를 설치할 수 있습니다.

1. NX11 설치 미디어 또는 설치 폴더를 엽니다.
2. Launch.exe를 관리자 권한으로 실행합니다.
3. 설치 런처에서 Install License Server를 선택합니다.
4. 설치 언어를 선택합니다.
5. 라이선스 파일 선택 단계에서 회사 또는 관리자에게 받은 라이선스 파일을 지정합니다.
6. 설치 경로를 확인한 뒤 설치를 진행합니다.
7. 설치 완료 후 LMTOOLS에서 서비스가 등록되었는지 확인합니다.

NX11 본 프로그램 설치 방법

라이선스 서버 설치가 끝났다면 NX11 본 프로그램 설치를 진행합니다. 설치 런처에서 Install NX를 선택하면 설치 마법사가 실행됩니다.

1. NX11 설치 런처에서 Install NX를 선택합니다.
2. 설치 언어를 선택합니다.
3. 사용권 계약과 설치 옵션을 확인합니다.
4. 설치 경로를 지정합니다.
5. 라이선스 서버 입력 단계에서 관리자에게 받은 서버 정보를 입력합니다.
6. 설치 요약 화면을 확인한 뒤 설치를 진행합니다.
7. 설치 완료 후 시작 메뉴에서 NX11을 실행합니다.

설치 경로는 기본값을 유지하는 편이 안정적입니다. 여러 버전의 NX를 함께 사용하는 PC라면 NX10, NX11, NX12, NX2206처럼 버전별 폴더가 섞이지 않도록 관리해야 합니다.

라이선스 서버 주소 입력 방식

NX가 라이선스 서버에 접속하려면 보통 포트번호@호스트명 형식의 주소가 필요합니다.

예를 들어 사내 라이선스 서버 이름이 LICENSE-SERVER이고 포트가 28000이라면 아래처럼 입력합니다.

여기서 28000은 많이 사용하는 예시일 뿐이며, 실제 포트는 회사나 학교의 라이선스 서버 설정에 따라 달라질 수 있습니다.

27800, 28000, 29000 등 다른 포트를 쓰는 환경도 있으므로 기존에 정상 사용 중인 PC의 설정이나 관리자 안내를 기준으로 맞추는 것이 좋습니다.

SPLM_LICENSE_SERVER 환경 변수 설정

NX가 라이선스 서버를 찾지 못한다면 Windows 환경 변수에 라이선스 서버 주소를 직접 지정해야 할 수 있습니다. NX11 환경에서는 SPLM_LICENSE_SERVER 또는 환경에 따라 UGS_LICENSE_SERVER 값을 확인하는 경우가 많습니다.

1. Windows 검색창에서 환경 변수를 검색합니다.
2. 시스템 환경 변수 편집을 실행합니다.
3. 환경 변수 버튼을 클릭합니다.
4. 시스템 변수에서 SPLM_LICENSE_SERVER 값을 확인합니다.
5. 값이 없다면 새로 만들기를 선택합니다.
6. 변수 값에 포트번호@서버이름 형식으로 입력합니다.
7. 확인 후 PC를 재부팅합니다.

환경 변수를 수정한 뒤에도 바로 반영되지 않는 경우가 있습니다. 이럴 때는 NX를 완전히 종료하고 다시 실행하거나, PC를 재부팅한 뒤 확인하는 편이 안정적입니다.

LMTOOLS에서 라이선스 서비스 확인

NX11 라이선스 오류가 발생할 때 가장 많이 확인하는 도구가 LMTOOLS입니다.

LMTOOLS에서는 라이선스 서비스 등록 상태, 라이선스 파일 경로, 로그 파일 경로, 서버 시작·중지 상태를 확인할 수 있습니다.

Config Services 확인

• Service Name에 Siemens PLM License Server가 선택되어 있는지 확인합니다.
• Path to the lmgrd.exe file 경로가 올바른지 확인합니다.
• Path to the license file에서 라이선스 파일 경로를 확인합니다.
• Path to the debug log file 경로가 쓰기 가능한 위치인지 확인합니다.
• 변경 후에는 Save Service를 눌러 저장합니다.

Start / Stop / Reread 탭 확인

• Stop Server로 서비스를 중지할 수 있습니다.
• Start Server로 서비스를 다시 시작할 수 있습니다.
• ReRead License File로 라이선스 파일을 다시 읽을 수 있습니다.
• 필요 시 Force Server Shutdown을 체크한 뒤 중지할 수 있습니다.
• 하단 메시지에서 Server Start Successful 또는 오류 메시지를 확인합니다.

NX11 설치 후 실행 및 버전 확인

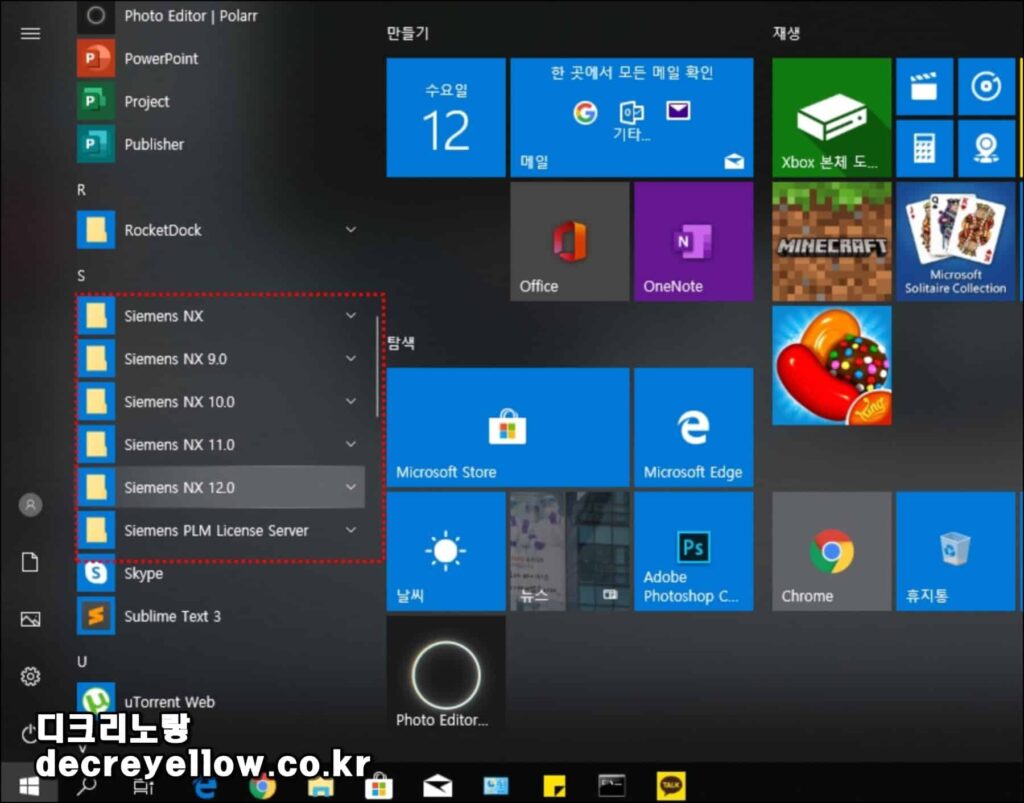

설치가 완료되면 시작 메뉴에서 Siemens NX 11.0 또는 NX를 실행합니다.

여러 버전의 NX가 설치된 PC에서는 바탕화면 아이콘이 단순히 NX로 표시될 수 있으니, 실제 버전은 프로그램 내부에서 확인하는 것이 좋습니다.

1. 시작 메뉴에서 Siemens NX 11.0 또는 NX를 실행합니다.
2. 프로그램이 정상적으로 열리는지 확인합니다.
3. 상단 메뉴에서 Help를 선택합니다.
4. About NX를 클릭합니다.
5. NX 버전, 패치 번호, 라이선스 정보를 확인합니다.

NX11, NX12, NX1847 이후 버전을 함께 설치한 환경이라면 바탕화면 바로가기 이름을 직접 수정해두는 것도 좋습니다. 예를 들어 NX11, NX12, NX2206처럼 이름을 바꿔두면 프로젝트별로 버전을 구분하기 편합니다.

NX11 설치 오류 해결

NX11 설치와 실행에서 자주 막히는 부분은 대부분 라이선스 서버, 환경 변수, Java VM, 그래픽 드라이버, 권한 문제로 정리됩니다. 아래 표처럼 오류 메시지별로 원인을 나누면 빠르게 점검할 수 있습니다.

Unable to read license file 오류

LMTOOLS에서 “Unable to read license file” 오류가 뜬다면 라이선스 파일 경로가 잘못 지정되었거나, 파일 이름과 확장자가 잘못 저장되었을 가능성이 큽니다.

• 라이선스 파일 확장자가 올바른지 확인합니다.
• 파일 경로에 한글이나 특수문자가 있는지 확인합니다.
• LMTOOLS의 Config Services에서 라이선스 파일 경로를 다시 지정합니다.
• 저장 후 Save Service를 누르고 서비스를 재시작합니다.

Server Start Failed 오류

Server Start Failed는 포트가 이미 사용 중이거나, 같은 이름의 서비스가 이미 등록되어 있거나, 방화벽에서 서버 실행을 막을 때 발생할 수 있습니다.

• LMTOOLS에서 서비스 이름이 중복되지 않았는지 확인합니다.
• 기존 Siemens PLM License Server 서비스가 이미 실행 중인지 확인합니다.
• 방화벽에서 라이선스 서버 포트가 차단되지 않았는지 확인합니다.
• 로그 파일 경로에 쓰기 권한이 있는지 확인합니다.
• 변경 후 Stop Server → Start Server 순서로 재시작합니다.

Java VM 오류

NX11 설치 중 Java VM 관련 오류가 발생한다면 설치 프로그램이 필요한 Java 구성 요소를 제대로 찾지 못한 상태일 수 있습니다. 특히 오래된 설치파일을 최신 Windows에서 실행할 때 이런 문제가 나올 수 있습니다.

• 설치 프로그램을 관리자 권한으로 실행합니다.
• 필요한 Java 버전을 설치합니다.
• 32비트와 64비트 Java가 혼용되어 있는지 확인합니다.
• JAVA_HOME 환경 변수를 확인합니다.
• 설치 경로가 너무 길거나 한글 경로인지 확인합니다.

관련 글 : NX 설치오류 Java VM 다운로드 및 설치

NX11과 최신 NX를 함께 설치할 때 주의할 점

NX11을 사용하는 환경에서 NX2206, NX2306, NX2406, NX2506 같은 최신 버전을 함께 설치해야 하는 경우가 있습니다. 이때는 설치 순서와 실행 바로가기, 환경 변수, 라이선스 서버 버전 호환성을 함께 확인해야 합니다.

• 가능하면 구버전부터 최신 버전 순서로 설치합니다.
• 각 버전의 설치 경로가 섞이지 않도록 확인합니다.
• 바탕화면 바로가기 이름을 버전별로 구분합니다.
• 환경 변수와 라이선스 서버 주소가 특정 버전에만 맞춰져 있지 않은지 확인합니다.
• Teamcenter, CAM Post, 사내 템플릿, Journal 파일 호환성을 확인합니다.

NX11 설치 후 확인하면 좋은 설정

NX11 설치가 끝났다면 바로 모델링을 시작하기 전에 기본 환경을 확인해두는 것이 좋습니다. 특히 언어, 단위, Role, 번들, 그래픽 설정, 기본 저장 경로는 실무 작업에 직접 영향을 줍니다.

특히 설계 실무에서는 같은 NX11이라도 회사별로 템플릿, 레이어 규칙, 단축키, Role, 라이선스 번들이 다를 수 있습니다. 개인 PC에서만 맞춰두지 말고 회사 표준 설정과 맞는지 확인하는 것이 좋습니다.

SPLM Licensing 사용자 가이드

NX11 라이선스 서버와 LMTOOLS 설정을 더 자세히 확인해야 한다면, SPLM Licensing 사용자 가이드를 함께 보는 것이 좋습니다. 라이선스 서버 설치, 서비스 설정, 라이선스 파일 구성, 문제 해결 흐름을 확인할 수 있습니다.

UG NX11 설치 및 LMTOOLS FAQ

UG NX11 설치는 Windows 10이나 Windows 11에서도 가능한가요?

환경에 따라 설치 자체는 가능할 수 있지만, NX11은 오래된 버전이기 때문에 최신 Windows 환경에서는 Java VM, 그래픽 드라이버, 라이선스 서버, 권한 문제를 함께 확인해야 합니다. 업무용 PC라면 회사 표준 운영체제와 호환성 기준을 따르는 것이 좋습니다.

NX11 설치 중 Install License Server를 먼저 해야 하나요?

네트워크 라이선스 또는 로컬 라이선스 서버 방식이라면 라이선스 서버를 먼저 설치하고, 그다음 NX 본 프로그램을 설치하는 흐름이 일반적입니다. 다만 회사 환경에 따라 이미 라이선스 서버가 별도로 운영 중일 수 있으므로 관리자에게 확인하는 것이 좋습니다.

LMTOOLS에서 Server Start Successful이 나오면 끝인가요?

Server Start Successful 메시지는 라이선스 서비스가 시작되었다는 의미입니다. 하지만 실제 NX 실행까지 정상인지 확인하려면 NX를 실행해보고, 필요한 번들이 사용 가능한지 확인해야 합니다. 서버는 켜졌지만 모듈 라이선스가 부족하면 다른 오류가 나올 수 있습니다.

SPLM_LICENSE_SERVER와 UGS_LICENSE_SERVER 중 무엇을 써야 하나요?

NX 버전과 회사 환경에 따라 다를 수 있습니다. 최신 Siemens NX 계열에서는 SPLM_LICENSE_SERVER를 사용하는 경우가 많고, 구버전 환경에서는 UGS_LICENSE_SERVER를 함께 확인해야 하는 경우도 있습니다. 기존에 정상 실행되는 PC의 설정이나 관리자 안내를 기준으로 맞추는 것이 가장 안전합니다.

NX11 설치 후 아이콘은 보이는데 실행이 안 됩니다

라이선스 서버 연결 실패, 그래픽 드라이버 문제, 권한 문제, Java 구성 오류가 원인일 수 있습니다. 먼저 LMTOOLS에서 라이선스 서비스 상태를 확인하고, 환경 변수의 서버 주소를 확인한 뒤, 그래픽 드라이버와 Windows 업데이트 상태를 점검하는 것이 좋습니다.

NX 라이선스 파일은 메모장으로 수정해도 되나요?

회사에서 발급받은 라이선스 파일은 임의로 수정하지 않는 것이 원칙입니다. Host Name이나 포트 정보가 잘못되어 있다면 개인이 임의 수정하기보다 라이선스 관리자나 Siemens 파트너사에 재발급 또는 수정 요청을 하는 것이 안전합니다.

NX11과 NX2506을 같은 PC에 설치해도 되나요?

여러 버전을 함께 설치하는 것은 가능할 수 있지만, 권장 순서와 환경 변수, 실행 파일 연결, 라이선스 서버 호환성 문제가 생길 수 있습니다. 프로젝트별 버전 호환성이 중요하다면 가상머신, 별도 사용자 계정, 별도 PC를 사용하는 것도 방법입니다.

정리｜NX11 설치는 LMTOOLS와 라이선스 서버 설정이 핵심

UG NX11 설치는 Launch.exe를 실행하고 Install NX를 누르는 것만으로 끝나지 않습니다. 실제로 가장 중요한 부분은 라이선스 서버 설치, 라이선스 파일 경로, Host Name, 포트 번호, SPLM_LICENSE_SERVER 환경 변수, LMTOOLS 서비스 상태입니다.

NX11처럼 오래된 버전을 유지해야 하는 환경이라면 설치 순서와 설정값을 더 꼼꼼하게 확인해야 합니다. 반대로 NX2206, NX2406, NX2506 같은 최신 버전으로 전환하려는 경우에는 기존 라이선스 서버와 최신 Siemens License Server 호환성, 그래픽 드라이버, 사내 템플릿, CAM Post, Teamcenter 연동까지 함께 확인하는 것이 좋습니다.
