지멘스의 NX 프로그램을 이용하면 솔리드 데이터의 구배를 설정할 수 있습니다.

모든 제품에는 금형으로 형상을 빼내기 위해서는 어느정도의 구배(기울기)가 있어야 부드럽게 빠질 수 있으며 구배를 주는 기능은 NX에서 Draft 라고 합니다.

기본적으로 Draft 기능 외에도 매우 다양하게 구배를 넣을 수 있지만 이번에는 가장 기본적인 방법의 구배기능을 알아보도록 하겠습니다.

내용은 nx1847 기준으로 제작되었으며 nx12,nx11,nx10,nx9,nx8버전등 모든 ugnx 버전의 사용방법과 동일합니다.

Extrude 돌출 구매 설정

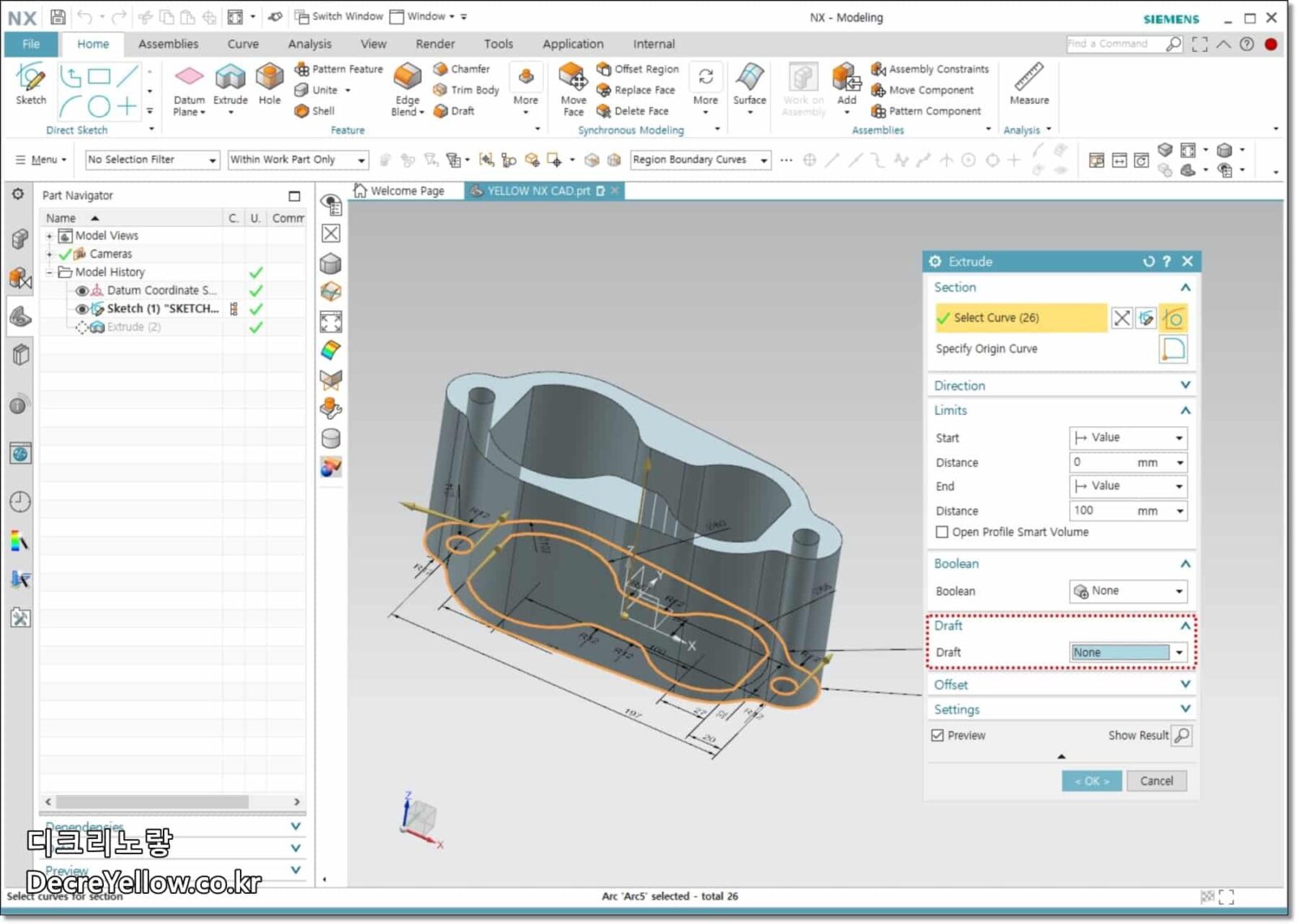

솔리드 모델링의 가장 기본 기능중 하나인 Extrude 돌출기능을 사용하면서 바로 구배 설정이 가능합니다.

해당기능에 대해서는 위 포스팅에서 더욱 자세히 다룹니다.

Draft에서 시작지점에 대해 바로 구배를 적용할 수 있기 때문에 기본적인 도형은 바로바로 적용하는것이 네비게이터를 줄여 데이터를 가볍고 깔끔하게 정리할 수 있습니다.

UG NX 구배 설정 Draft Body 모든 것 3

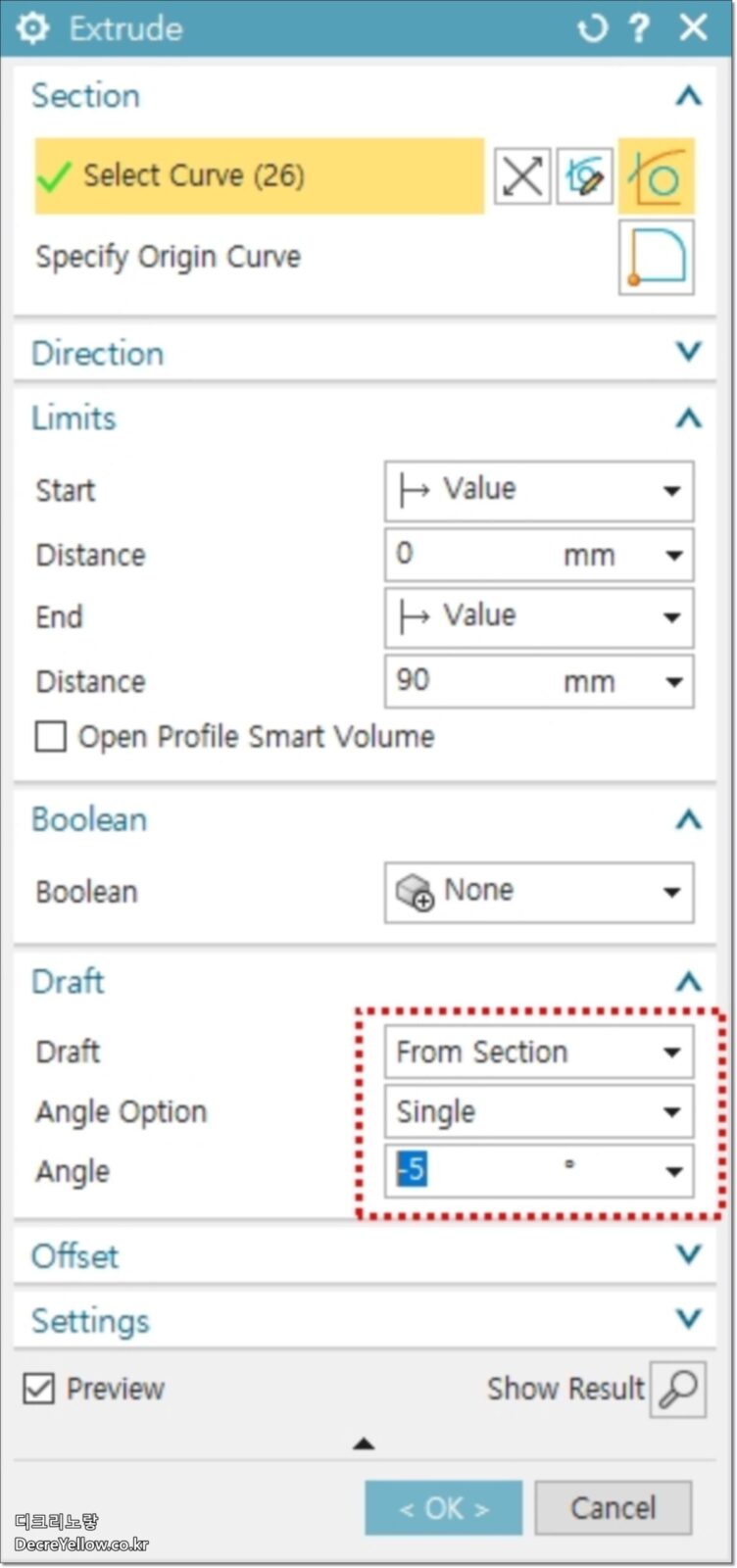

구배는 -구배도 가능합니다.

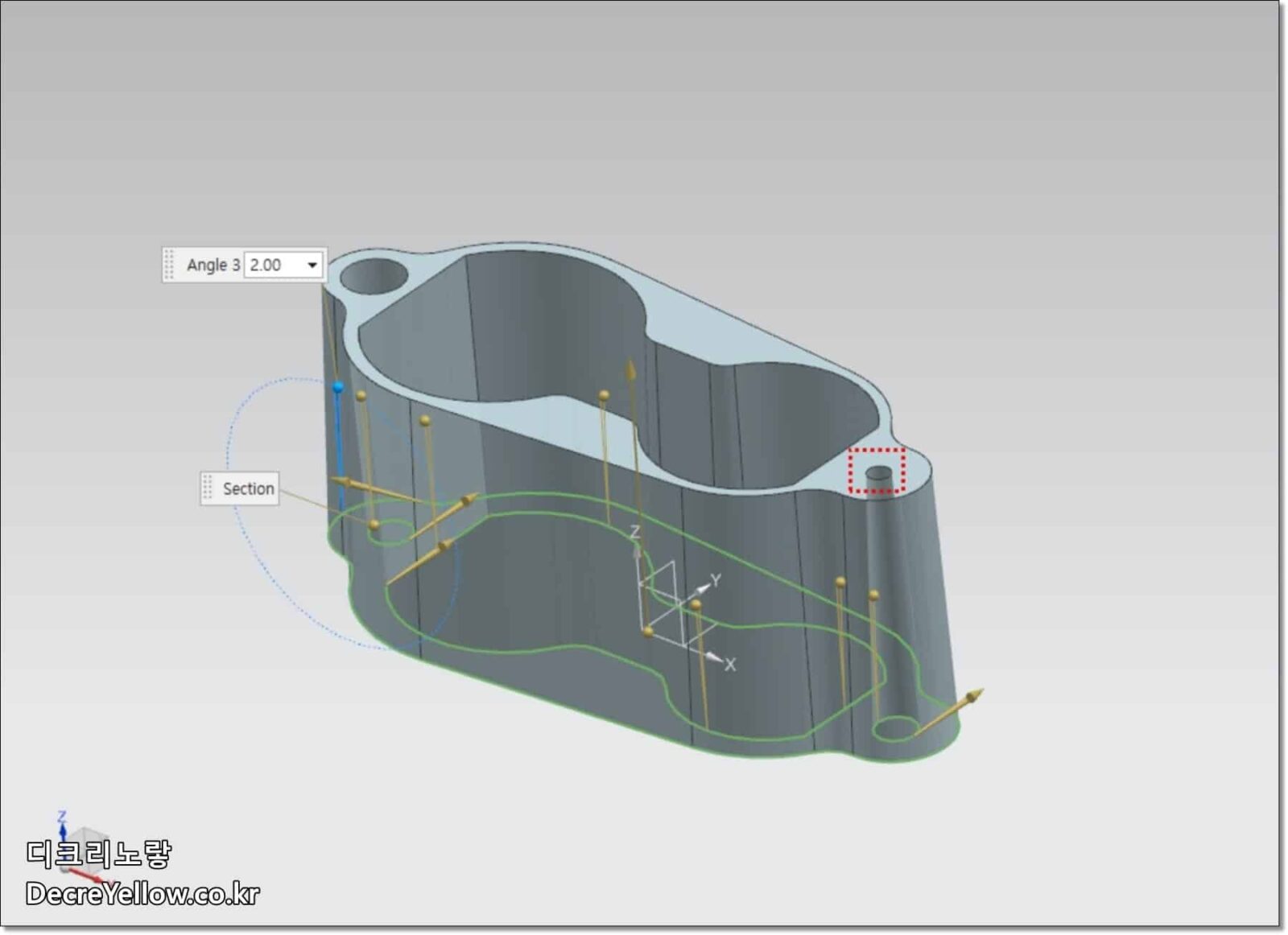

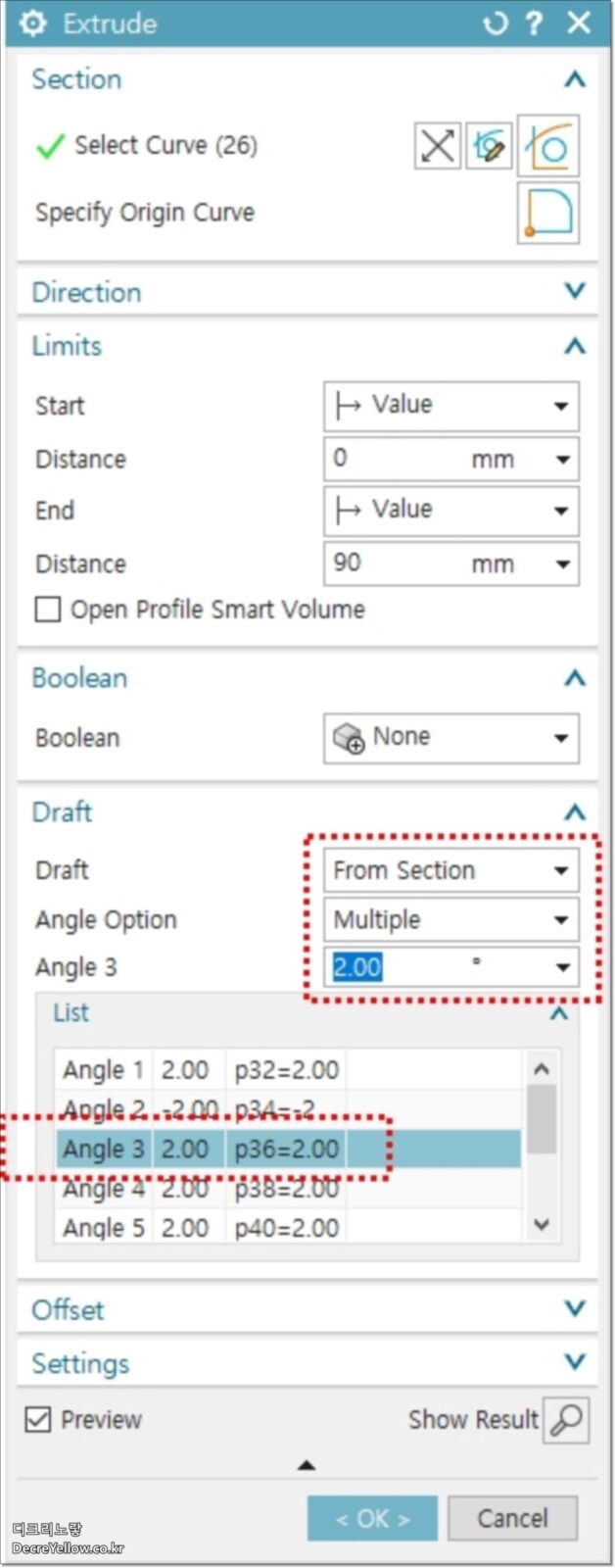

Mutiple로 설정시 각각에 구배항목을 따로 설정해서 홀이나 다른 면 하나하나를 다르게 구배를 줄 수 있습니다.

Draft 구배기능

UG NX 구배 설정 Draft Body 모든 것 6

이번엔 NX 자체에서 제공하는 구배기능으로 Draft 를 실행합니다.

UG NX 구배 설정 Draft Body 모든 것 7

가장 기본 기능으로 구배방향을 벡터로 선택합니다.

UG NX 구배 설정 Draft Body 모든 것 8

다음 고정면을 선택합니다.

UG NX 구배 설정 Draft Body 모든 것 9

구배를 진행할 면을 선택하면 고정면을 기준으로 기울기가 설정됩니다.

UG NX 구배 설정 Draft Body 모든 것 10

다음은 엣지로 구배를 진행하는 방법으로 구배방향을 선택합니다.

UG NX 구배 설정 Draft Body 모든 것 11

구배를 줄 엣지를 선택하면 해당 모서리를 기준으로 기울기가 적용됩니다.

UG NX 구배 설정 Draft Body 모든 것 12

다음은 블랜드 기준으로 구배를 주는 기능으로 제품에 R값이 있어야 합니다.

UG NX 구배 설정 Draft Body 모든 것 13

구배 방향을 선택합니다.

블랜드 면을 선택하면 해당 블랜드 기준으로 구배가 진행됩니다.

마지막으로 플랜을 이용한 구배로 Plane 만들어 선택하면 해당 플랜 기준으로 방향도 함께 설정됩니다.

구배 면을 선택하면 해당 면이 기울기가 적용됩니다.

Draft Body 구배바디

다음은 Draft Body로 구배를 파팅라인 기준으로 상 하 위아래가 동시에 들어가게 하는 기능입니다.

UG NX 구배 설정 Draft Body 모든 것 20

Draft Body 를 선택합니다.

UG NX 구배 설정 Draft Body 모든 것 21

보는것과 중심을 기준으로 상하가 각각 구배가 진행됩니다.

UG NX 구배 설정 Draft Body 모든 것 22

파팅의 기준면을 플랜으로 생성 후 선택합니다.

구배를 주고자 하는 면을 선택합니다.

그럼 해당 파팅라인 (플랜 기준)으로 상하로 각각 기울기가 적용됩니다.

헷갈리는 분들은 아래 동영상을 참고하세요

좋아요와 구독을 눌러주시면 더 좋은 영상을 업로드하는데 원동력이 됩니다.

구배가 설정되었다면 Draft Analysis를 통해 구배 분석을 할 수 있습니다.

간단하게 색상을 통해 언더컷등을 확인하고 구배 각도를 분석할 수 있습니다.

Slope라는 기능을 통해 각도별 구배를 색상별로 확인할 수 있습니다.
