오토캐드 낮은 버전으로 저장하기｜DWG SAVEAS·DWG TrueView 2013 변환 방법
협력업체에서 받은 도면이 열리지 않거나, 내가 작성한 DWG 파일을 거래처의 구형 AutoCAD 환경에 맞춰 보내야 할 때가 있습니다. 이때 가장 많이 사용하는 방법이 DWG 파일을 낮은 버전으로 저장하는 방법입니다.
예를 들어 상대방이 AutoCAD 2016을 사용한다면 최신 형식 DWG 파일은 열리지 않을 수 있습니다. 이 경우 파일을 다시 그릴 필요 없이 AutoCAD의 SAVEAS 명령이나 DWG TrueView의 변환 기능을 사용해 AutoCAD 2013 형식처럼 하위 호환 DWG로 저장하면 됩니다.
핵심 요약
도면이 열리면 SAVEAS로 낮은 버전을 선택해 저장하고, 파일을 열 수 없거나 여러 도면을 한꺼번에 바꿔야 하면 DWG TrueView의 DWG Convert 기능을 사용하면 됩니다.
오토캐드 DWG 파일을 낮은 버전으로 저장해야 하는 이유
DWG 파일은 오토캐드 버전에 따라 파일 형식이 달라질 수 있습니다.
최신 버전의 AutoCAD는 이전 형식 도면을 열 수 있는 경우가 많지만, 반대로 오래된 AutoCAD에서는 최신 DWG 형식을 열지 못하는 일이 흔합니다.
그래서 도면을 외부로 보낼 때는 “최신 파일로 저장했다”보다 상대방 프로그램에서 열리는 형식으로 저장했다가 더 중요합니다. 특히 제조업 협력사, 금형업체, 설비업체처럼 여러 회사가 서로 다른 AutoCAD 버전을 쓰는 환경에서는 저장 형식 하나 때문에 도면 검토가 멈출 수 있습니다.
- 거래처가 구형 AutoCAD를 사용하는 경우
- 외부 설계업체가 AutoCAD 2013 또는 2016 형식을 요청한 경우
- 여러 도면을 한 번에 납품해야 하는 경우
- 도면이 최신 버전이라 열리지 않는다는 오류가 나타난 경우
- DWG 파일 형식을 통일해 프로젝트 자료를 관리하려는 경우
먼저 확인할 것｜무조건 AutoCAD 2013으로 저장하면 될까?
많은 업체가 AutoCAD 2013 형식을 호환용 기준으로 사용하지만, 모든 상황에서 AutoCAD 2013이 정답은 아닙니다.
가장 좋은 방법은 도면을 받는 사람에게 “어떤 DWG 저장 형식이 필요한가요?”라고 확인하는 것입니다.
| 상황 | 권장 저장 방식 |
|---|---|
| 상대방이 AutoCAD 2016 사용 | AutoCAD 2013 DWG 형식 권장 |
| 상대방이 AutoCAD 2020 이상 사용 | 상대방 요청 형식 또는 최신 형식 |
| 구형 설비·금형 업체와 도면 공유 | AutoCAD 2010 또는 2013 형식 확인 |
| 여러 협력사에 같은 도면 배포 | 공통으로 열 수 있는 형식으로 통일 |
| 도면을 열 수 없는 상태 | DWG TrueView로 변환 시도 |
중요한 것은 파일을 낮은 버전으로 저장하기 전에 원본 DWG를 보존하는 것입니다. 파일명 뒤에 _2013, _협력사용, _납품용 같은 표기를 붙이면 원본과 변환본을 혼동하지 않을 수 있습니다.
방법 1. SAVEAS 명령으로 DWG 파일 낮은 버전 저장하기
현재 도면을 AutoCAD에서 정상적으로 열 수 있다면 SAVEAS 방법이 가장 빠릅니다.
리본 메뉴의 다른 이름으로 저장을 선택하거나 명령행에 SAVEAS를 입력하면 됩니다.

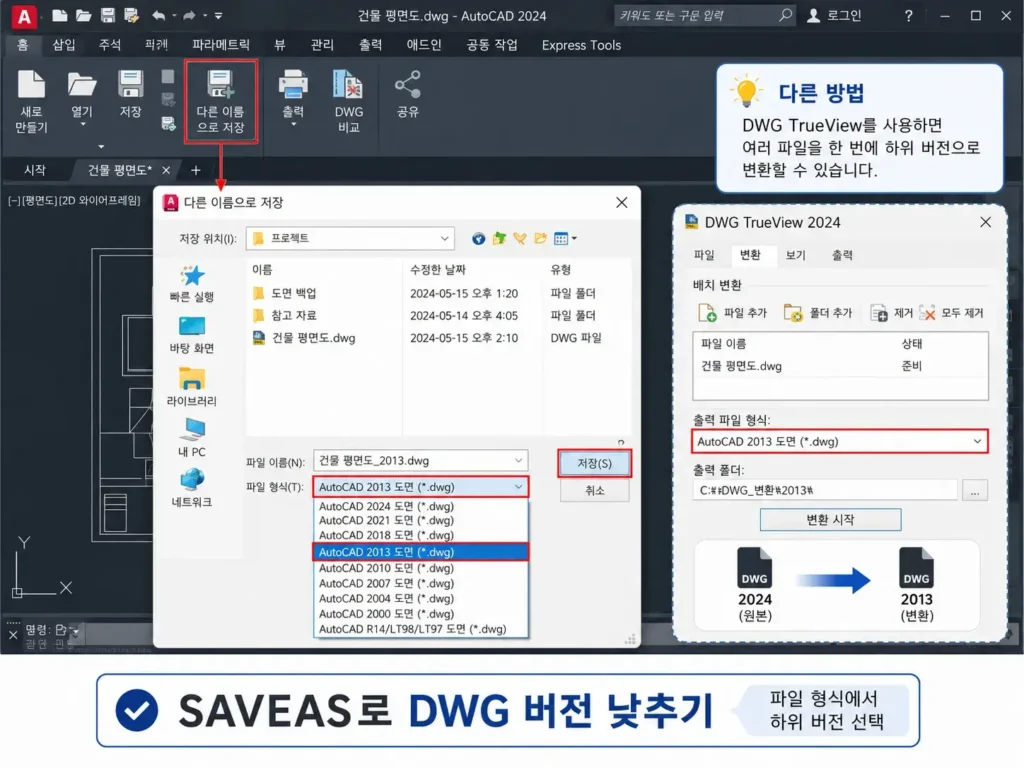

SAVEAS로 DWG 버전 낮추는 순서
- 낮은 버전으로 저장할 DWG 파일을 AutoCAD에서 엽니다.
- 상단 메뉴에서 다른 이름으로 저장을 선택합니다.
- 명령행 방식이라면 SAVEAS를 입력합니다.
- 저장 위치와 새 파일 이름을 지정합니다.
- 파일 형식 목록을 펼칩니다.
- AutoCAD 2013 도면 (*.dwg)처럼 필요한 하위 형식을 선택합니다.
- 저장을 눌러 변환 파일을 생성합니다.
주의할 점
원본 파일명을 그대로 사용하면 작업 중인 파일과 변환본을 헷갈릴 수 있습니다. 도면명_2013.dwg처럼 새 이름으로 저장하는 방식이 안전합니다.
방법 2. DWG TrueView로 여러 도면 한 번에 변환하기
도면이 너무 최신 형식이라 현재 AutoCAD에서 열리지 않거나, 변환해야 할 DWG 파일이 여러 개인 경우에는 DWG TrueView의 DWG Convert 기능이 편리합니다.
DWG TrueView는 도면을 확인하는 용도뿐 아니라, 여러 DWG 파일을 같은 형식으로 일괄 변환할 때 활용하기 좋습니다.
프로젝트 폴더 안에 있는 도면을 하나씩 열어 저장하는 대신 필요한 파일을 한꺼번에 추가한 뒤 원하는 출력 형식만 지정하면 됩니다.
DWG TrueView 일괄 변환 순서
- DWG TrueView를 실행합니다.
- 상단 메뉴에서 DWG Convert 또는 변환 기능을 실행합니다.
- 파일 추가 또는 폴더 추가를 선택합니다.
- 낮은 버전으로 바꿀 DWG 파일을 등록합니다.
- 출력 파일 형식에서 AutoCAD 2013 DWG 같은 대상 버전을 선택합니다.
- 원본 폴더와 분리된 출력 폴더를 지정합니다.
- 변환 시작을 눌러 결과 파일을 생성합니다.
여러 파일을 변환할 때는 원본 폴더에 바로 덮어쓰기보다 DWG_변환본, DWG_2013 같은 별도 폴더를 만드는 것이 좋습니다. 문제가 발생해도 원본 도면을 그대로 유지할 수 있기 때문입니다.
낮은 버전으로 저장한 뒤 반드시 확인할 항목
DWG 파일이 저장됐다고 해서 모든 도면 요소가 완벽하게 동일하다고 단정하면 안 됩니다.
특히 외부참조, 사용자 정의 객체, 글꼴, 특수 블록, 플롯 스타일처럼 외부 파일이나 별도 환경에 의존하는 요소는 다시 확인하는 편이 좋습니다.
- 도면이 정상적으로 열리는지
- 한글과 치수 문자가 깨지지 않았는지
- 레이어와 블록이 정상적으로 유지되는지
- 외부참조 Xref 파일이 누락되지 않았는지
- 배치(Layout)와 출력 축척이 맞는지
- CTB·STB 플롯 스타일 파일이 필요한지
- 수정해야 할 객체가 프록시 객체로 표시되지 않는지
특히 납품용 도면이라면 변환된 파일을 한 번 다시 열어보고 PDF로 출력까지 테스트하는 것이 좋습니다. 도면 자체는 열리더라도 글꼴이 깨지거나 Xref가 빠져 있으면 상대방 화면에서는 일부 정보가 비어 보일 수 있습니다.
DWG 버전 낮추기 실패하는 대표 상황
파일이 너무 최신이라 AutoCAD에서 열리지 않는 경우
현재 설치된 AutoCAD보다 최신 DWG 형식이면 파일을 열 수 없습니다. 이때는 파일을 보낸 사람에게 하위 버전으로 저장해 달라고 요청하거나, DWG TrueView로 변환하는 방법을 먼저 시도합니다.
변환했는데 문자와 치수가 깨지는 경우
이 경우는 DWG 버전 문제보다 SHX 또는 TTF 글꼴 파일이 누락된 경우가 많습니다. 도면을 보낸 사람에게 사용 글꼴과 함께 전달해 달라고 요청하거나, 대체 글꼴 설정을 점검해야 합니다.
도면 일부가 비어 보이는 경우
외부참조 Xref 경로가 끊겼을 가능성이 있습니다. 도면 본체만 전달받으면 연결된 건축도, 구조도, 설비도 등이 누락될 수 있으므로 외부참조 관리자에서 파일 상태를 확인해야 합니다.
특정 객체가 선택되지 않거나 편집되지 않는 경우
일반 AutoCAD 객체가 아니라 별도의 설계 프로그램에서 만든 프록시 객체일 수 있습니다. 이 경우 해당 프로그램용 Object Enabler가 필요하거나, 원본 작성자에게 일반 객체로 변환한 도면을 요청해야 할 수 있습니다.
오토캐드 낮은 버전 저장 FAQ
AutoCAD 2024 도면을 AutoCAD 2016에서 열려면 어떻게 하나요?
AutoCAD 2024에서 SAVEAS를 실행한 뒤 파일 형식을 AutoCAD 2013 DWG로 선택해 저장하면 됩니다. AutoCAD 2016은 AutoCAD 2013 형식 계열의 DWG 파일을 열 수 있습니다.
DWG 파일을 낮은 버전으로 저장하면 원본 파일은 사라지나요?
새 파일명으로 저장하면 원본 파일은 유지됩니다. 안전하게 관리하려면 원본 파일과 변환 파일을 같은 이름으로 덮어쓰기보다 도면명_2013.dwg처럼 구분해 저장하는 것이 좋습니다.
DWG TrueView는 AutoCAD가 없어도 사용할 수 있나요?
DWG TrueView는 AutoCAD가 설치되지 않은 환경에서 DWG 파일을 열어보고 변환할 때 활용할 수 있습니다. 여러 도면을 일괄 변환해야 할 때 특히 편리합니다.
DWG 대신 DXF로 보내면 버전 문제를 해결할 수 있나요?
DXF는 다른 CAD·CAM 프로그램과 데이터를 교환할 때 유용하지만, DWG의 레이어·블록·사용자 정의 객체 정보를 동일하게 유지해야 하는 상황에서는 무조건적인 대체 수단이 아닙니다. 상대방이 DWG 형식을 요청했다면 먼저 DWG 하위 버전 저장을 시도하는 편이 좋습니다.
오토캐드 낮은 버전 저장은 단순히 파일 형식을 바꾸는 작업처럼 보이지만, 실제로는 협력업체와의 도면 호환성을 맞추는 과정입니다. 파일을 열 수 있다면 SAVEAS, 최신 도면이라 열리지 않거나 여러 파일을 처리해야 한다면 DWG TrueView를 활용하면 됩니다.
가장 중요한 것은 변환 후 바로 전달하지 않고, 도면 열기·문자·외부참조·출력 결과까지 한 번 더 확인하는 것입니다. 이 순서만 지켜도 “도면이 안 열립니다”, “글자가 깨집니다”, “일부 도면이 비어 보입니다” 같은 재작업을 크게 줄일 수 있습니다.
