NX Transition 기능 설명과 가이드 커브 설정 방법

NX에서 복잡한 곡면을 만들다 보면 단순한 로프트나 스튜디오 서피스로는 원하는 형상이 바로 나오지 않는 경우가 많습니다. 특히 여러 방향으로 뻗는 형상이나 불가사리처럼 중심에서 여러 곡선이 퍼지는 형태는 일반적인 면 생성 명령만으로 정리하기가 쉽지 않습니다. 이럴 때 많이 쓰는 기능이 NX Transition입니다.

Transition은 서로 다른 가이드 커브 사이를 부드럽게 연결하면서 하나의 면으로 이어주는 데 강한 기능입니다.

겉으로 보면 단순히 곡선을 이어 면을 만드는 명령처럼 보이지만, 실제로는 커브 선택 방향, 파라메터 정렬, 연속성 조건에 따라 결과가 크게 달라집니다. 같은 커브를 선택해도 방향이 꼬이면 면이 뒤틀리고, 순서를 잘못 잡으면 자연스럽게 이어져야 할 곡면이 울거나 찌그러져 보일 수 있습니다.

NX Transition 기능이 필요한 경우

NX Transition은 단순한 두 개의 단면 연결보다 여러 개의 가이드 커브가 동시에 관여하는 곡면에서 차이가 크게 납니다.

제품 외관 디자인, 산업장비 커버, 유선형 부품, 핸들 형상, 팬 블레이드 주변 형상, 자동차 내외장 곡면처럼 여러 방향으로 면이 나뉘는 경우에 특히 자주 쓰입니다.

실제로 작업하다 보면 2개 커브를 연결하는 단순한 면보다 3개 이상 가이드가 모이는 지점에서 형상이 망가지는 경우가 많습니다. 영상처럼 3개의 가이드를 연결하는 기본 구조만 이해해도 4개, 5개, 6개 가이드로 확장하기가 쉬워지고, 불가사리처럼 중심에서 여러 갈래가 동시에 퍼지는 형태도 한 번에 정리할 수 있습니다.

NX Transition 기본 개념

Transition은 말 그대로 서로 다른 경계 또는 가이드를 전이하듯 자연스럽게 연결하는 곡면 생성 방식입니다. 보통은 시작 커브와 끝 커브만 보는 기능으로 생각하기 쉽지만, 실제 작업에서는 측면 가이드와 추가 제어 커브까지 포함해 면의 흐름을 제어하게 됩니다.

여기서 가장 중요한 부분은 형상을 만드는 기준이 커브 개수보다 커브의 방향성과 파라메터 일치 여부라는 점입니다.

커브가 많다고 해서 무조건 복잡한 것이 아니라, 어느 쪽이 시작점인지와 면이 어떤 방향으로 흘러야 하는지를 NX가 올바르게 해석하도록 맞춰줘야 결과가 안정적으로 나옵니다.

항목	설명	주의할 점
가이드 커브	면이 지나가는 방향과 외곽 형상을 결정	방향이 반대로 잡히면 꼬임 발생
파라메터	각 커브의 시작점과 진행 기준	불일치 시 면 품질 저하
연속성	이웃 면과의 연결 품질 결정	G0, G1, G2 조건 확인 필요
선택 순서	NX가 곡면 흐름을 해석하는 기준	중간에 순서가 바뀌면 결과가 달라짐

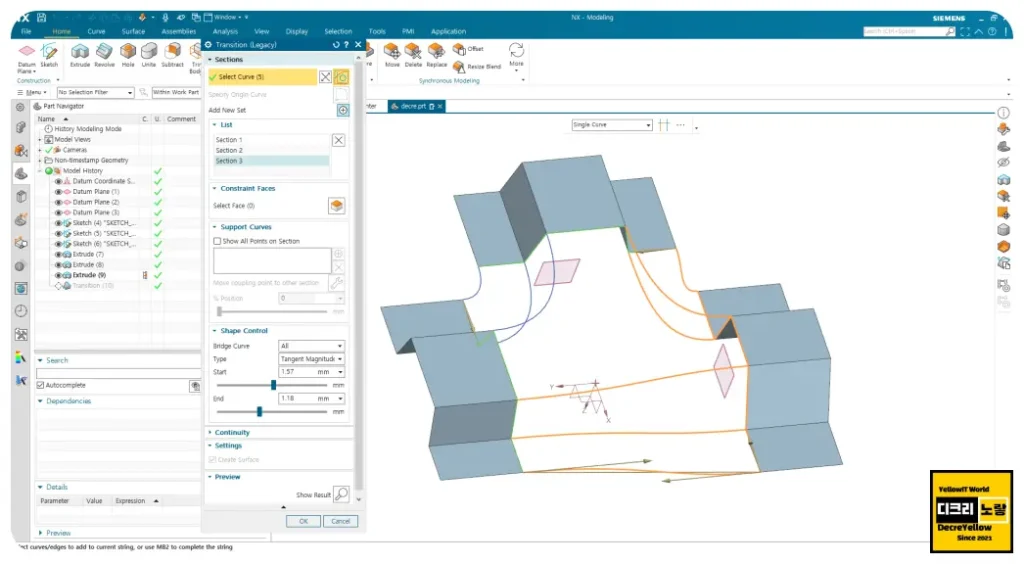

가이드 커브 3개 연결 방식

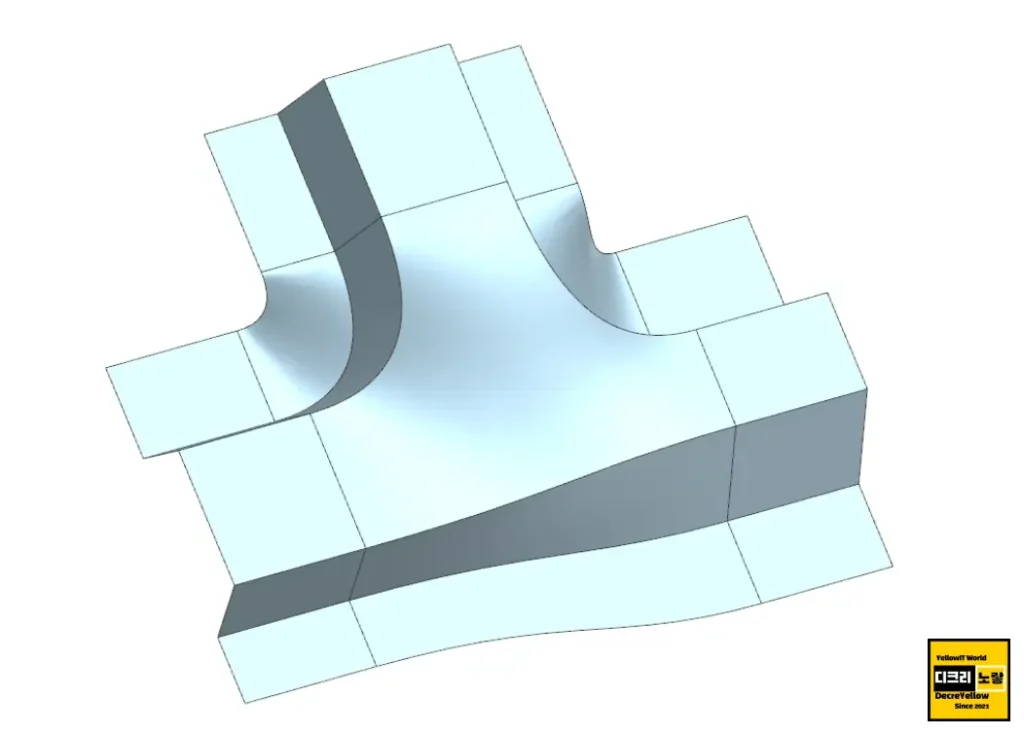

가장 많이 쓰는 예시는 3개의 가이드 커브를 서로 이어 하나의 면을 만드는 방식입니다.

이 구조를 먼저 이해하면 그다음부터는 개수가 늘어나도 응용이 됩니다. 중심 형상 하나를 두고 세 방향으로 커브가 뻗는 구조라면, 각 커브가 중심에서 바깥쪽으로 같은 흐름을 가지도록 맞춰줘야 합니다.

이때 많이 하는 실수가 한쪽 커브는 위에서 아래로, 다른 커브는 아래에서 위로 선택하는 경우입니다. 화면상으로는 비슷해 보여도 NX는 커브의 시작점과 끝점을 기준으로 계산하기 때문에, 방향이 하나만 뒤집혀도 서피스가 비틀리거나 중간에서 꺾여 보일 수 있습니다. 그래서 커브를 선택할 때는 모두 같은 방향으로 흐르도록 정리해 두는 것이 좋습니다.

3개 가이드에서 먼저 확인할 부분

첫 번째는 각 커브의 시작점 위치입니다. 시작점이 제각각이면 파라메터가 어긋나고 면의 매칭이 맞지 않습니다.

두 번째는 커브 길이보다 커브 흐름입니다.

길이가 달라도 흐름이 자연스럽고 방향이 맞으면 비교적 안정적인 결과가 나옵니다. 세 번째는 중간 곡률 변화입니다. 어느 한 커브만 과도하게 꺾이면 Transition 결과도 그 부분에서 불안정해질 수 있습니다.

2개부터 6개까지 확장하는 방법

NX Transition은 3개 가이드 예제를 이해하면 더 복잡한 다중 가이드 형상에도 응용할 수 있습니다.

2개 가이드는 가장 단순한 전이 구조이고, 4개 이상부터는 중심부에서 면이 모이는 방식과 각 분기 방향의 균형이 중요해집니다. 5개나 6개까지 늘어나면 불가사리처럼 방사형 구조를 만들 수 있는데, 여기서도 핵심은 똑같습니다. 모든 커브의 방향과 순서를 일정하게 유지하는 것입니다.

저는 이런 형상을 만들 때 먼저 중심 기준 스케치를 단순하게 잡고, 방사형으로 뻗는 각 가이드의 시작점을 동일한 기준점 주변에 맞추는 편입니다.

이렇게 해야 나중에 커브 방향을 뒤집거나 파라메터를 다시 맞추는 시간을 줄일 수 있습니다. 처음부터 예쁘게 만들려고 하기보다, 먼저 꼬이지 않는 구조를 만들고 그다음 곡률을 다듬는 쪽이 훨씬 안정적입니다.

가이드 수	형상 예시	작업 난이도	체크할 부분
2개	기본 연결면	낮음	시작점 정렬
3개	삼방향 전이면	보통	방향과 선택 순서
4개	사방 분기 형상	보통~높음	중심부 꼬임 여부
5개	오각 방사형 형상	높음	파라메터 균일성
6개	불가사리형 복합면	높음	연속성과 중심 품질

커브 선택 방향이 중요한 이유

NX Transition에서 결과가 갑자기 꼬이거나 예상과 다르게 나오는 가장 흔한 이유는 커브 선택 방향입니다.

모델 화면에서는 단순히 선만 보이지만, NX 내부에서는 각 커브마다 시작점과 끝점이 존재하고 그 기준으로 파라메터가 흘러갑니다. 따라서 서로 이어져야 하는 면이라면 모든 가이드가 같은 방향으로 해석되도록 맞춰줘야 합니다.

예를 들어 첫 번째 커브는 시계방향, 두 번째는 반시계방향, 세 번째는 다시 시계방향으로 잡으면 중심 매칭이 어긋나면서 면이 비정상적으로 꼬일 수 있습니다. 특히 여러 개의 분기 형상에서는 눈으로 얼핏 봐서는 방향이 맞아 보이기 때문에 더 헷갈립니다. 이럴 때는 화살표 표시나 시작점 표시를 반드시 확인하는 습관이 필요합니다.

꼬임을 줄이는 실전 팁

커브를 만들 때부터 시작점을 통일해 두면 나중에 Transition에서 덜 꼬입니다.

이미 만든 커브라면 방향 반전이나 리파라메터 기능으로 정리한 뒤 면을 생성하는 것이 좋습니다. 또 한 번에 완성형을 만들기보다 먼저 단순 조건으로 면을 만들어 보고, 이후 연속성을 추가하는 방식이 실패가 적습니다. 처음부터 너무 많은 조건을 넣으면 원인을 찾기가 더 어려워집니다.

파라메터 관리가 중요한 이유

Transition 결과가 거칠거나 한쪽으로 쏠려 보인다면 단순히 형상이 잘못된 것이 아니라 파라메터 정렬이 맞지 않는 경우가 많습니다.

파라메터는 각 커브 위에서 어느 위치가 서로 대응되는지를 결정하는 기준이라고 보면 이해가 쉽습니다. 커브 길이가 서로 다르더라도 파라메터 매칭이 자연스럽다면 곡면 품질이 좋아지고, 반대로 길이가 비슷해도 파라메터가 어긋나면 중간에서 꺾이는 느낌이 날 수 있습니다.

이 부분은 제품디자인 곡면이나 외관 품질이 중요한 모델에서 차이가 더 크게 드러납니다.

눈으로 볼 때는 연결된 것처럼 보여도 하이라이트 반사선이나 지브라 분석을 걸어보면 매끈하지 않은 구간이 바로 보입니다. 그래서 Transition 작업 뒤에는 반드시 단순 형상만 보지 말고 곡률이나 반사 품질도 함께 확인해야 합니다.

면의 연속성 설정 방법

면을 단순히 이어붙이는 것과 자연스럽게 이어 보이게 만드는 것은 다릅니다.

NX Transition에서는 필요에 따라 연속성 조건을 조정할 수 있는데, 일반적으로는 G0, G1, G2 개념으로 이해하면 편합니다. G0는 위치만 맞춘 연결이고, G1은 접선 방향까지 이어지며, G2는 곡률까지 더 부드럽게 이어지는 방식입니다.

외형이 중요한 제품이라면 보통 G1 이상을 검토하게 되고, 반사 품질까지 챙겨야 하는 모델은 G2까지 보는 경우가 많습니다. 다만 연속성을 높인다고 무조건 좋은 결과가 나오는 것은 아닙니다. 기준 커브의 방향과 파라메터가 먼저 안정적이어야 연속성 조건도 제대로 먹습니다. 기본 정렬이 틀어진 상태에서 G2만 올리면 오히려 면이 더 이상하게 늘어질 수 있습니다.

연속성	의미	주로 쓰는 경우
G0	위치만 연결	기본 형상 확인
G1	접선까지 연결	일반 외곽면 연결
G2	곡률까지 부드럽게 연결	고급 외관 품질 면

NX Transition 작업 순서

작업 순서는 생각보다 중요합니다.

같은 커브를 사용해도 어떤 순서로 기준을 잡고 어떤 면을 먼저 만들었는지에 따라 결과가 달라질 수 있습니다.

저는 보통 가장 안정적인 기준 커브부터 먼저 선택하고, 그다음 분기 커브를 같은 방향으로 정렬한 뒤 Transition을 적용합니다. 이후에 연속성이나 파라메터를 세부 조정하면서 면 품질을 끌어올리는 방식으로 진행합니다.

처음부터 욕심내서 5개나 6개 가이드를 모두 넣고 한 번에 끝내려 하면 오히려 원인 찾기가 어려워집니다.

3개 가이드 기준으로 먼저 테스트한 뒤, 결과가 안정적이면 가이드를 늘려가는 방식이 더 현실적입니다. 이 방법은 초보자에게도 좋고, 숙련자에게도 수정 시간을 줄여주는 편입니다.

추천 작업 순서

• 기준이 될 커브의 시작점과 방향을 먼저 통일합니다.
• 3개 가이드 기준으로 기본 면을 먼저 시험 생성합니다.
• 꼬임이 없으면 파라메터와 연속성 조건을 조정합니다.
• 문제가 없을 때 4개 이상 가이드 구조로 확장합니다.
• 최종적으로 지브라나 곡률 분석으로 품질을 확인합니다.

작업 중 자주 생기는 문제

Transition은 기능 자체는 강력하지만, 설정이 조금만 어긋나도 바로 티가 납니다.

가장 흔한 문제는 면이 뒤틀리는 경우, 중심부가 찌그러지는 경우, 연속성이 깨져 반사선이 끊겨 보이는 경우입니다. 이때 무조건 명령을 다시 실행하기보다 커브 방향 → 선택 순서 → 파라메터 → 연속성 순으로 다시 보는 것이 훨씬 빠릅니다.

저도 처음에는 면이 이상하게 나오면 기능 자체가 불안정한 줄 알았는데, 실제로는 대부분 커브 준비 상태가 원인이었습니다. 특히 복잡한 외곽면은 완성된 스케치처럼 보여도 시작점 정렬이 안 맞는 경우가 생각보다 많습니다. 이런 부분만 잡아도 결과가 확실히 좋아집니다.

NX Transition이 잘 맞는 형상

이 기능은 여러 방향으로 자연스럽게 퍼지는 형상에 잘 맞습니다.

불가사리 같은 방사형 면, 여러 팔이 뻗는 그립 형상, 유선형 제품의 분기 곡면, 중심에서 바깥쪽으로 연결되는 커버 형상, 곡면 보스 주변 전이면처럼 한 지점에서 여러 방향이 동시에 정리되어야 하는 구조에 특히 유리합니다.

반대로 단순한 단면 두 개를 직선적으로 연결하는 정도라면 굳이 Transition까지 갈 필요는 없습니다.

이런 경우는 로프트나 스윕, 기본 블렌드 서피스가 더 단순하고 빠를 수 있습니다. 결국 중요한 것은 기능 이름보다 형상 성격에 맞는 명령을 고르는 것입니다.

마무리 정리

NX Transition은 복잡한 곡면을 한 번에 풀어내기 좋은 기능이지만, 결과 품질은 커브 준비 상태에 크게 좌우됩니다. 3개의 가이드를 연결하는 기본 구조만 제대로 이해해도 4개, 5개, 6개 가이드로 확장하는 데 훨씬 수월해지고, 불가사리처럼 여러 방향으로 뻗는 형상도 안정적으로 만들 수 있습니다.

핵심만 다시 정리하면 커브 선택 방향, 파라메터 정렬, 선택 순서, 연속성 조건 이 네 가지를 같이 봐야 합니다. 이 네 가지가 맞으면 면은 생각보다 잘 나오고, 하나라도 어긋나면 괜히 기능만 탓하게 됩니다. NX에서 곡면 작업을 자주 한다면 Transition은 한 번 익혀두고 끝낼 명령이 아니라 계속 꺼내 쓰게 되는 기능에 가깝습니다.

자주 묻는 질문

Q. NX Transition에서 면이 꼬이는 가장 흔한 이유는 무엇인가요?

가장 흔한 원인은 가이드 커브 방향 불일치입니다. 각 커브의 시작점과 진행 방향이 서로 다르면 면이 비틀리거나 뒤집힐 수 있습니다.

Q. 3개 가이드만 가능한가요?

아닙니다. 형상에 따라 2개부터 6개 이상까지 확장 응용이 가능합니다. 다만 가이드가 많아질수록 중심부 품질과 파라메터 관리가 더 중요해집니다.

Q. 연속성은 무조건 G2로 맞추는 것이 좋은가요?

항상 그렇지는 않습니다. 먼저 커브 방향과 파라메터 정렬이 안정적이어야 하며, 형상 목적에 따라 G0 또는 G1이 더 적절한 경우도 있습니다.

Q. Transition과 Loft는 어떻게 다르나요?

Loft가 비교적 단순한 단면 연결에 강하다면, Transition은 여러 가이드와 복잡한 전이 구조를 더 세밀하게 다루는 데 유리한 편입니다.
