알루미늄 휘어짐 다시 펴도 될까?｜6061·7075 소성변형·탄성복원과 강도 변화
알루미늄 부품이 휘어지면 가장 먼저 드는 생각은 비슷합니다. “철처럼 다시 반대로 힘을 주면 원래대로 돌아오지 않을까?” 자전거 프레임이 찍혔거나 핸들바가 휘었을 때, 자동차의 알루미늄 부품이 충격을 받았을 때, 가구나 기계장치의 브래킷이 변형됐을 때 한 번쯤 고민하게 되는 문제입니다.
그런데 알루미늄은 겉모양을 다시 펴는 것과 원래의 강도·수명·안전성을 회복하는 것이 전혀 다릅니다. 손으로 살짝 휘었다가 돌아오는 탄성변형인지, 힘을 제거해도 모양이 남는 소성변형인지, 또는 굽힘부에 이미 미세한 균열이 생긴 상태인지에 따라 판단이 달라집니다.
더 복잡한 점은 같은 알루미늄이라도 5052-H32, 6061-T6, 6063-T5, 7005, 7075-T6의 성질이 서로 다르다는 것입니다.
판금을 접어 만드는 제품과 CNC로 깎아 만드는 부품, 반복 충격을 받는 자전거, 안전성이 중요한 항공기 부품에 같은 교정 방법을 적용할 수는 없습니다.
핵심 답변｜휘어진 알루미늄을 다시 펴도 될까?
탄성변형: 하중을 제거하면 원래 형상으로 돌아오는 변형입니다.
소성변형: 항복 범위를 넘어 하중을 제거해도 영구변형이 남는 상태입니다.
재교정: 일부 비구조 부품은 조건에 따라 가능하지만 원래의 안전성이 자동으로 복구되지는 않습니다.
자전거 프레임·핸들바·포크·항공 구조재: 임의로 굽히거나 가열해 펴지 말고 제조사 및 전문 정비 기준에 따라 검사·교체 여부를 판단해야 합니다.

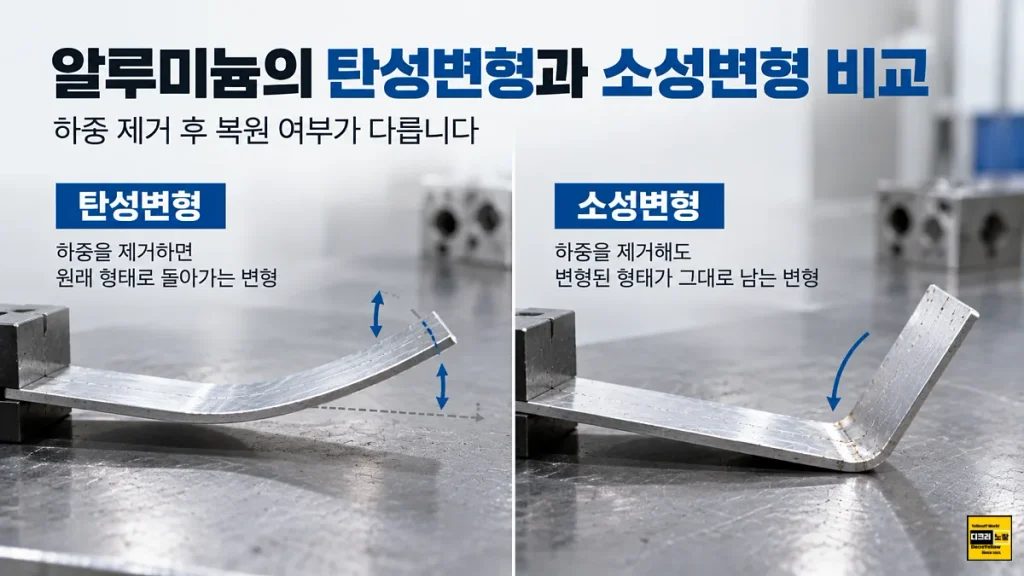

알루미늄은 왜 휘어질까? 탄성변형과 소성변형 차이
기본부터 알아보겠습니다. 금속은 힘을 받으면 변형됩니다.
다만 어느 정도의 힘을 받았는지에 따라 다시 돌아올 수도 있고, 휘어진 모양이 그대로 남을 수도 있습니다.
탄성변형(Elastic Deformation): 힘을 빼면 돌아오는 변형
자전거 휠이나 알루미늄 구조물을 자세히 보면 정상적인 하중에서도 아주 작은 변형이 발생할 수 있습니다. 중요한 것은 힘을 제거한 뒤 허용 범위 내에서 원래 형상으로 돌아오느냐입니다.
이를 탄성변형이라고 합니다. 금속 내부의 원자 간 거리가 힘에 의해 변했다가 하중이 사라지면 다시 회복되는 과정으로 이해하면 쉽습니다. 탄성영역에서는 일반적으로 응력과 변형률이 비례하고, 그 관계를 나타내는 값이 탄성계수(Young’s Modulus, E)입니다.
소성변형(Plastic Deformation): 힘을 빼도 휘어진 형태가 남는 변형
반대로 자전거 사고로 알루미늄 부품이 찌그러지거나, 충격을 받은 브래킷이 원래 각도를 유지하지 못한다면 영구변형이 발생했을 가능성이 있습니다. 금속 내부에 비가역적인 변형이 생기는 현상이 소성변형입니다.
여기서 소성변형이라고 반드시 즉시 파단되거나 모든 강도가 떨어진다는 뜻은 아닙니다.
알루미늄은 소성변형 과정에서 가공경화가 일어나 국부 항복강도가 올라갈 수도 있습니다. 하지만 동시에 연성 감소, 국부 두께 변화, 잔류응력, 균열 발생 위험이 생길 수 있어 부품 전체의 하중 지지 능력이 원래와 같다고 보장할 수 없습니다.
| 비교 | 탄성변형 | 소성변형 |
|---|---|---|
| 하중 제거 후 | 대체로 원상 복귀 | 잔류변형 발생 |
| 원리 | 가역적인 탄성 변형 | 영구적인 소성 변형 |
| 형상 변화 | 영구 형상 변화 없음 | 영구 형상 변화 가능 |
| 강도와 수명 | 설계 허용 범위라면 정상 | 변형량·균열·하중 이력 평가 필요 |
| 대표 예시 | 정상 사용 중 미세한 탄성 휨 | 충격으로 꺾인 브래킷·프레임 |
참고 : 인장시험(Tensile Test) 인장강도·항복강도·탄성계수·응력해석 결과

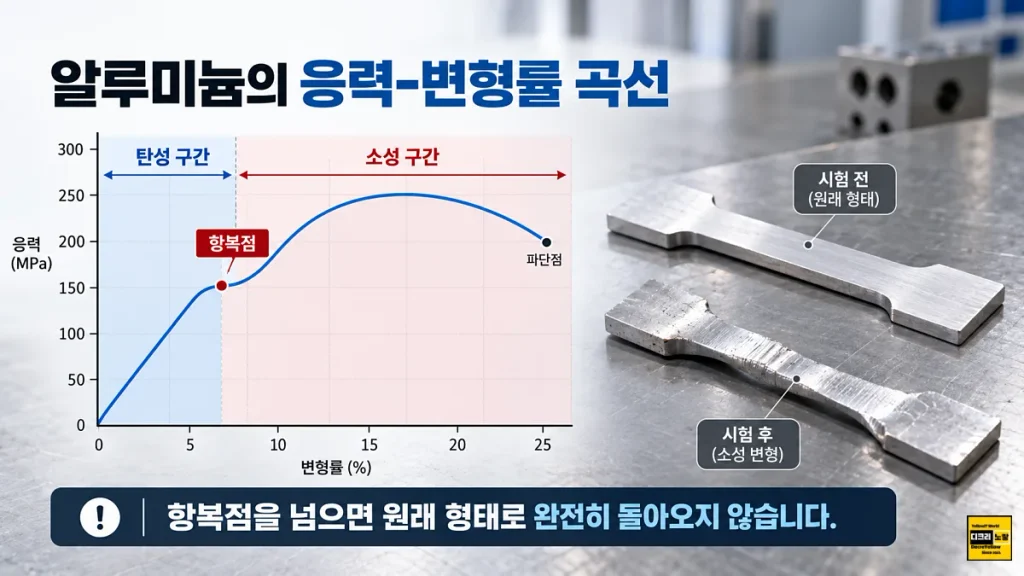

항복강도와 탄성계수는 어떻게 다를까?
알루미늄 6061-T6와 7075-T6를 비교하면 7075가 훨씬 강하다는 설명을 자주 접합니다.
그런데 실제로는 강도가 높다는 것과 같은 하중에서 덜 휘어진다는 것은 서로 다른 이야기입니다.
탄성계수는 탄성영역에서 재료가 얼마나 뻣뻣하게 저항하는지를 나타내고, 항복강도는 영구변형이 발생하기 시작하는 응력 수준을 평가하는 기준입니다.
대부분의 일반적인 알루미늄 합금은 탄성계수가 약 69~72GPa 범위로 비슷하지만 항복강도는 합금과 조질 상태에 따라 크게 다릅니다.
실무에서 항복강도는 일반적으로 0.2% 오프셋 내력 등 규격에 맞는 기준으로 평가하며, 합금·조질별 실제 곡선은 다릅니다.
예를 들어 동일한 형상과 단면으로 만든 알루미늄 6061-T6와 7075-T6 부품이라면, 같은 탄성영역 하중에서는 두 부품의 처짐 차이가 크지 않을 수 있습니다. 하지만 더 높은 하중이 작용해 영구변형 여부를 따질 때는 7075-T6의 높은 항복강도가 유리할 수 있습니다.
이 차이를 모르고 “7075가 더 강하니까 무조건 휘어지지 않는다”거나 “6061은 부드러우니까 다시 펴도 된다”고 판단하면 위험합니다.

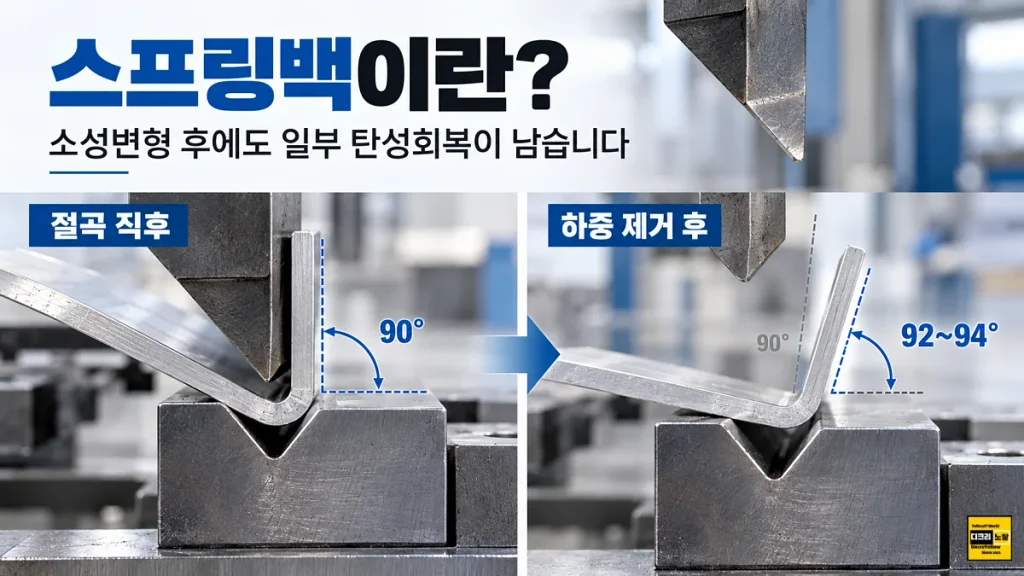

스프링백(Springback)은 소성변형 후에도 발생합니다
판금 절곡을 해본 사람이라면 90도로 접었는데 프레스에서 꺼낸 뒤 각도가 살짝 벌어지는 현상을 접했을 겁니다. 이것이 스프링백(Springback), 즉 탄성복원입니다.
스프링백은 금속이 아예 소성변형되지 않았다는 의미가 아닙니다.
소성변형이 일어난 뒤에도 남아 있는 탄성변형 성분이 하중 제거와 함께 회복되기 때문에 최종 각도가 달라지는 것입니다.
스프링백의 크기는 합금·조질·판 두께·굽힘 반경·금형 형상·가공 방식에 따라 달라집니다. 특히 판금을 설계할 때는 K-Factor, Bend Allowance, Bend Deduction과 함께 실제 절곡 후 각도 보정을 검토해야 합니다.
참고 : UG NX 시트메탈 탭·플랜지 절곡 기능과 판금 펼침 기초

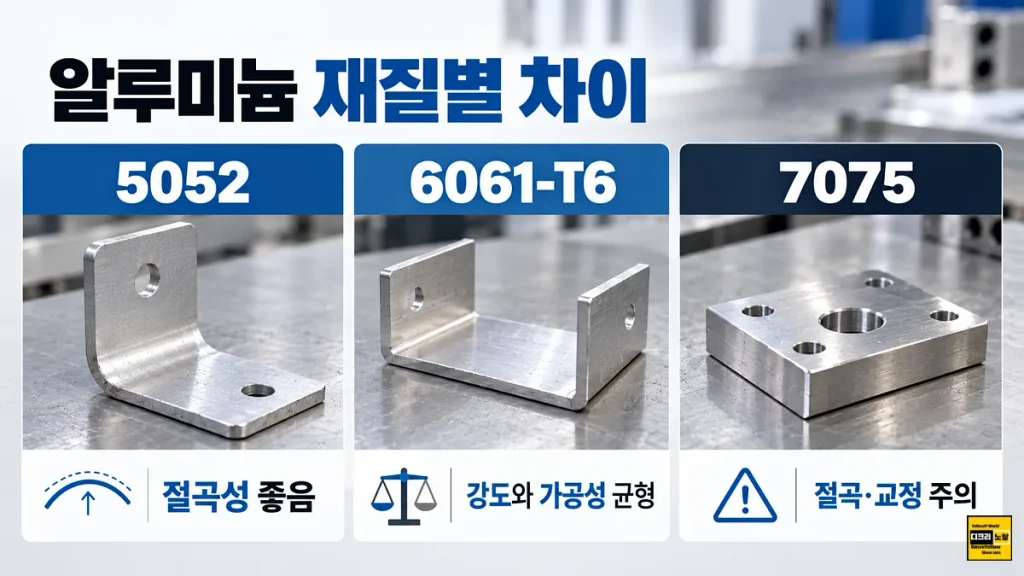

알루미늄 5052·6061·6063·7005·7075 종류별 강도와 교정 차이
알루미늄을 다시 펴도 되는지 판단하려면 먼저 재료가 무엇인지 알아야 합니다.
실제 설계도면에는 AL6061-T6, A5052-H32, 6063-T5, 7075-T651처럼 합금 번호 뒤에 가공·열처리 상태를 나타내는 기호가 붙습니다.
이 기호를 조질(Temper)이라고 합니다. 같은 6061이라도 O 상태, T4 상태, T6 상태의 강도와 성형성이 다릅니다. 그래서 6061이라는 번호만 확인하고 절곡이나 교정 여부를 판단해서는 안 됩니다.
| 합금·조질 | 대표적인 활용 | 변형·교정 시 특징 |
|---|---|---|
| 1050·1100-O | 박판·성형 제품 | 연성이 높지만 구조 강도는 낮은 편 |
| 3003-H14 | 일반 판금·커버·외장재 | 성형성이 양호하며 가공경화 상태 확인 필요 |
| 5052-H32 | 판금 브래킷·케이스·선박 관련 부품 | 절곡성이 좋은 편이나 반복 교정은 별도 판단 |
| 5083-H116/H321 | 선박·해양 구조재 | 내식성과 구조 하중·용접 이력 고려 |
| 6061-T6 | 기구부품·프레임·CNC 가공품 | 강도는 좋지만 급격한 굽힘·재교정에 주의 |
| 6063-T5/T6 | 창호·압출 프로파일·프레임 | 압출 형상과 조질·단면 두께에 따른 변형 검토 |
| 7005 계열 | 일부 자전거 프레임·구조용 압출재 | 용접·열처리·실제 프레임 설계 기준 확인 |
| 7075-T6/T651 | 고강도 기계부품·항공 관련 부품 | 높은 강도, 굽힘 균열과 조질 손상 위험 고려 |
| 2024-T3/T351 | 항공 구조용 판재·가공품 | 하중 방향·피로·균열 검사 중요 |
위 표는 일반적인 사용 분야를 구분한 것으로, 특정 제품에 해당 재질만 사용된다는 뜻은 아닙니다. 예를 들어 자전거 프레임에도 여러 가지 6xxx·7xxx 합금과 제조사 고유 소재가 쓰입니다.
6061-T6와 7075-T6 중 어느 쪽이 더 잘 휘어질까?
같은 형상에서 탄성영역 처짐을 비교한다면 두 재질의 탄성계수가 비슷하므로 차이가 작을 수 있습니다.
하지만 항복강도는 7075-T6가 상당히 높아 더 큰 응력까지 영구변형 없이 버틸 수 있습니다.
| 대표 물성 | 5052-H32 | 6061-T6 | 7075-T6 |
|---|---|---|---|
| 항복강도(대략) | 193 MPa | 276 MPa | 503 MPa |
| 인장강도(대략) | 228 MPa | 310 MPa | 572 MPa |
| 탄성계수(대략) | 70 GPa | 69 GPa | 72 GPa |
| 밀도(대략) | 2.68 g/cm³ | 2.70 g/cm³ | 2.81 g/cm³ |
| 일반적인 절곡성 | 좋은 편 | T6 상태에서 주의 | T6 상태에서 특히 주의 |
대표적인 참고 물성의 비교값입니다. 실제 제품 설계에서는 소재 규격, 공급 상태, 두께, 압출·판재·단조 등 제품 형태에 따른 보증값과 허용응력을 사용해야 합니다.
여기서 놓치기 쉬운 점은 고강도 재료가 항상 절곡이나 교정에 유리하지는 않다는 것입니다.
7075-T6처럼 강도가 높은 재료라도 작은 굽힘 반경을 무리하게 적용하면 균열이 발생할 수 있습니다. 반면 5052-H32는 판금 가공에 상대적으로 유리하지만, 이미 손상된 부품을 무조건 재사용할 수 있다는 뜻은 아닙니다.
참고 : 알루미늄 비중·밀도·물성치 정리｜6061·7075·5052 중량 계산과 열처리 기호
자전거·자동차·항공기·가구의 알루미늄은 다시 펴도 될까?
실제 제품군별로 접근해 보겠습니다. 알루미늄이 쓰였다는 공통점은 있지만, 제품에 작용하는 하중·충격·피로·안전 요구조건은 크게 다릅니다.
자전거 알루미늄 프레임·핸들바·포크가 휘어졌을 때
자전거를 타다 보면 충격으로 핸들바가 돌아가거나, 휠이 휘거나, 프레임 튜브에 찍힘이 생기는 일이 있습니다. 이 세 가지를 같은 고장으로 생각하면 안 됩니다.
| 자전거 부위 | 우선 확인할 상황 | 권장 대응 |
|---|---|---|
| 알루미늄 프레임 | 튜브 찌그러짐·용접부 균열·형상 변형 | 주행 중단, 제조사·전문점 검사 및 교체 판단 |
| 알루미늄 핸들바 | 낙차 후 영구 굽힘·균열 | 임의로 펴지 말고 교체 기준 확인 |
| 포크·스티어러 | 충격 후 비틀림·균열·유격 | 즉시 주행 중단, 전문 검사 |
| 휠·림 | 좌우 흔들림·국부 찍힘·크랙 | 스포크 장력 조정 가능 여부와 림 손상을 구분 |
| 안장·핸들 각도 | 부품이 아니라 체결부가 돌아간 경우 | 실제 변형 여부 확인 후 제조사 토크로 조정 |
예를 들어 자전거 핸들바가 비뚤어진 경우, 실제 핸들바 자체가 휘어진 것인지 스템 체결부가 돌아간 것인지부터 확인해야 합니다. 체결 위치가 바뀐 상황과 금속이 소성변형된 상황은 전혀 다릅니다.
프레임도 마찬가지입니다. 외관상 조금 찌그러진 것처럼 보여도 튜브의 단면 형상이 달라졌거나 용접부에 하중이 집중됐을 수 있습니다. 특히 반복하중이 큰 부품에서는 눈에 잘 보이지 않는 손상까지 고려해야 합니다.
Trek의 자전거 사용자 설명서에서도 프레임·포크의 변형, 균열, 찍힘 등은 점검 대상이며 알루미늄이나 카본 프레임을 굽히거나 비틀어 다시 정렬하려고 하지 말라고 안내합니다. 자전거 프레임을 뜨겁게 가열해서 펴거나, 집에서 힘으로 반대로 꺾는 작업은 피하는 것이 좋습니다.
공식 참고 : Trek 자전거 사용자 설명서 — 충격 후 손상 점검 및 대응
자동차 알루미늄 부품·휠·차체 패널의 경우
자동차에서는 알루미늄 휠, 보닛·도어 같은 외판, 차체 구조부, 서스펜션 암, 엔진 관련 부품 등 다양한 위치에 알루미늄이 사용됩니다. 하지만 제품별로 수리 허용 범위는 크게 다릅니다.
문짝 외판에 작은 찌그러짐이 생긴 상황과 로어암이나 휠이 충격으로 변형된 상황은 구분해야 합니다. 외판은 제조사의 수리 매뉴얼과 손상 정도에 따라 판금 복원이 가능한 경우가 있지만, 하중을 전달하는 서스펜션·조향·휠 부품은 안전상 훨씬 엄격한 기준이 적용됩니다.
특히 알루미늄 휠이 휘었거나 크랙이 발생했다면 단순히 진동이 사라질 정도로 펴는 것이 곧 안전성 회복을 의미하지 않습니다. 제조사가 허용하는 수리 방법과 휠의 균열·런아웃·공기 누설 여부를 점검해야 합니다.
항공기 알루미늄 구조재는 왜 더욱 엄격할까?
항공기에는 2024와 7075 계열을 비롯한 다양한 알루미늄 합금이 사용됩니다. 무게 대비 강도가 중요한 만큼 고강도 합금과 적절한 열처리 상태를 선택하지만, 균열·부식·잔류변형·피로손상을 관리하는 것도 매우 중요합니다.
미국 FAA의 항공기 점검·수리 지침 AC 43.13-1B에는 7075-T6 합금의 냉간 교정이나 성형이 균열을 유발할 수 있어 주의해야 한다는 내용이 있습니다. 다만 이 지침이 항공 부품의 모든 교정을 일률적으로 금지하는 것은 아닙니다. 실제 수리는 해당 항공기 제작사의 정비 매뉴얼과 승인된 기술자료를 기준으로 수행해야 합니다.
따라서 항공기 구조재가 휘었다면 사용자가 임의로 가열·냉간 교정하지 않고 정식 검사·수리 절차에 따라 판단해야 합니다.
공식 참고 : FAA AC 43.13-1B — 항공기 금속 구조재 점검·수리 지침
가구·알루미늄 프로파일·CNC 브래킷은 어떨까?
의자·선반·창호 프레임·알루미늄 프로파일·기계 커버처럼 생활과 산업현장에서 사용하는 부품은 상대적으로 교정 또는 부품 교체 판단의 여지가 있습니다.
그렇다고 모든 가구나 브래킷이 비구조 부품인 것은 아닙니다.
예를 들어 6063 압출 프로파일로 만든 장비 프레임이 휘어졌다면 형상 정확도와 조립 오차, 하중 전달 여부를 따져야 합니다. 단순 장식 커버처럼 구조 하중을 거의 받지 않는 제품은 검사 후 제한적으로 복원 가능성을 검토할 수 있지만, 장비를 지탱하는 기둥·브래킷이라면 교체 쪽이 적절할 수 있습니다.

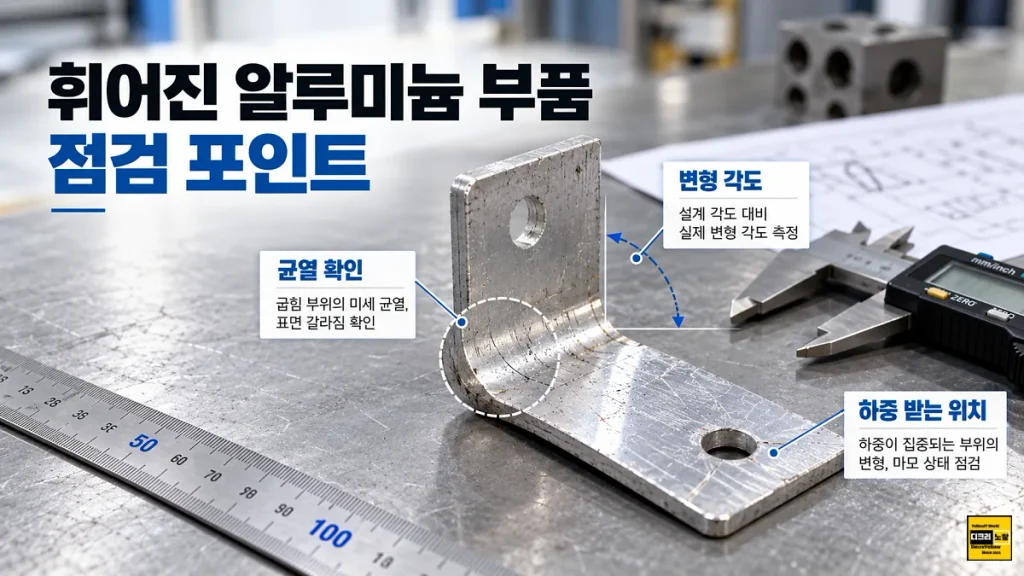

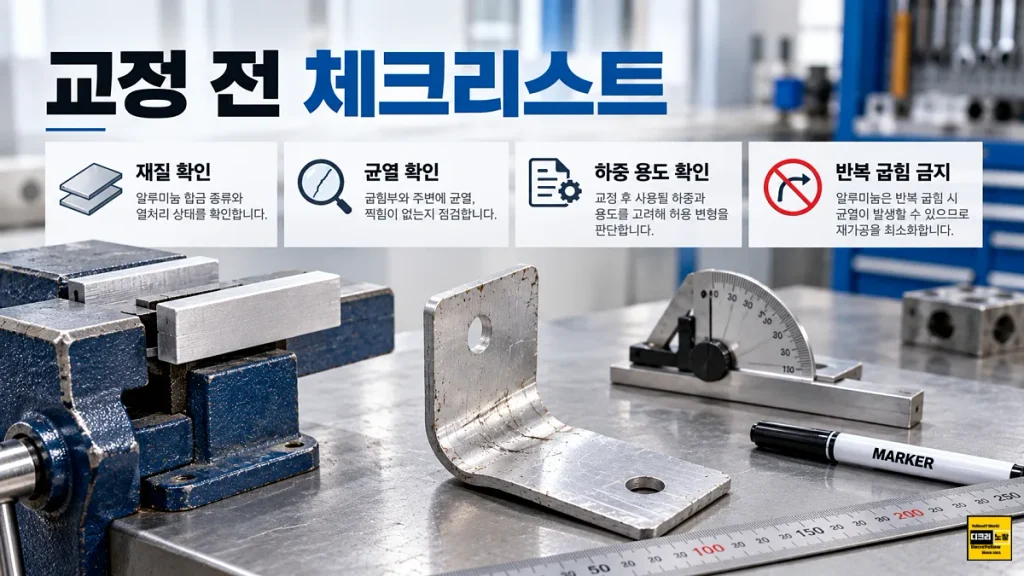

휘어진 알루미늄 부품을 교정하기 전 확인할 5가지
그렇다면 실제로 휘어진 알루미늄을 발견했을 때 어디부터 살펴봐야 할까요? 제가 설계 관점에서 가장 먼저 구분하고 싶은 것은 재질, 하중, 영구변형, 균열, 교정 이력입니다.
1. 먼저 재질과 조질(T6·T5·H32 등)을 확인
같은 부품처럼 보여도 합금과 조질에 따라 교정 가능성이 다릅니다. 설계 도면이나 재료 성적서, 제품 사양서에 적힌 6061-T6, 5052-H32, 7075-T651 등의 재료 표시를 먼저 확인합니다.
재질과 열처리 상태를 확인할 수 없다면 인터넷에 올라온 임의의 절곡 온도나 최소 굽힘 반경을 그대로 적용해서는 안 됩니다.

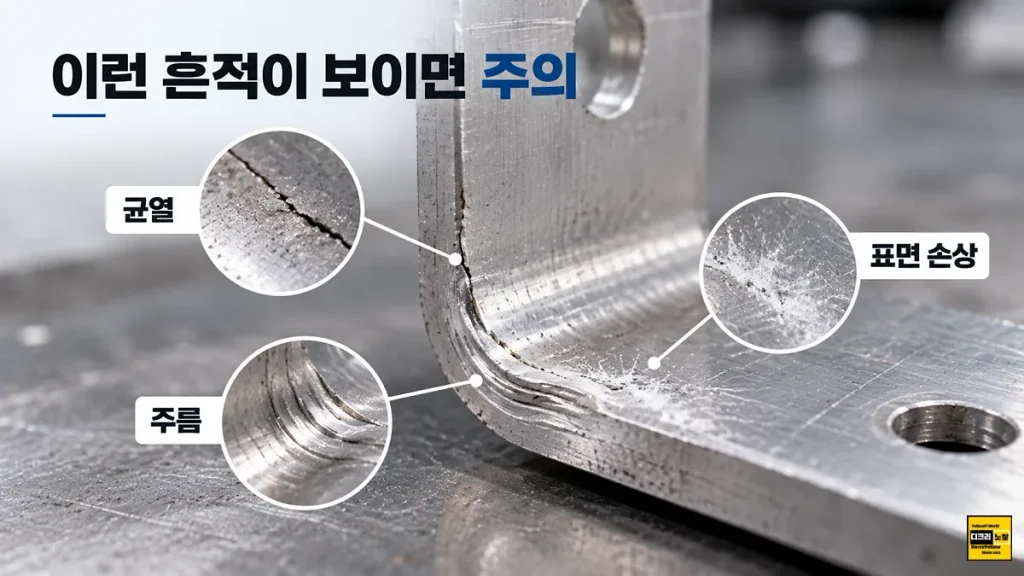

2. 굽힘 부위의 균열·주름·국부 손상 확인
알루미늄 부품이 휘어진 상태에서 다시 힘을 주면 이전에 변형된 영역에 추가 변형이 집중될 수 있습니다. 특히 굽힘 바깥쪽에서 인장변형이 커지고, 안쪽에서는 압축변형이나 주름이 발생할 수 있습니다.
겉으로 드러난 균열 외에도 작은 찍힘이나 날카로운 홈이 응력집중부가 될 수 있습니다. 단순 도장 흠집과 금속 자체의 균열을 구분해야 하고, 육안으로 균열이 보이지 않는다고 안전하다고 확정할 수는 없습니다.
3. 어느 위치에 어떤 하중이 걸리는지 확인
같은 크기의 변형이라도 장식용 커버에 생긴 것과 하중을 받는 볼트 체결 브래킷에 생긴 것은 의미가 다릅니다. 제품의 사용 환경과 하중 경로를 먼저 파악해야 합니다.
| 부품 종류 | 점검할 핵심 사항 |
|---|---|
| 외관 커버 | 외관·방수·조립 간섭·기능 저하 여부 |
| 볼트 체결 브래킷 | 볼트 구멍 변형·잔류응력·하중 전달 |
| 장비 프레임 | 수직도·평면도·처짐·공차·반복하중 |
| 자전거 구조 부품 | 충격 이력·피로손상·제조사 교체 기준 |
| 항공기 구조재 | 승인된 정비자료·균열·강도·피로 수명 |

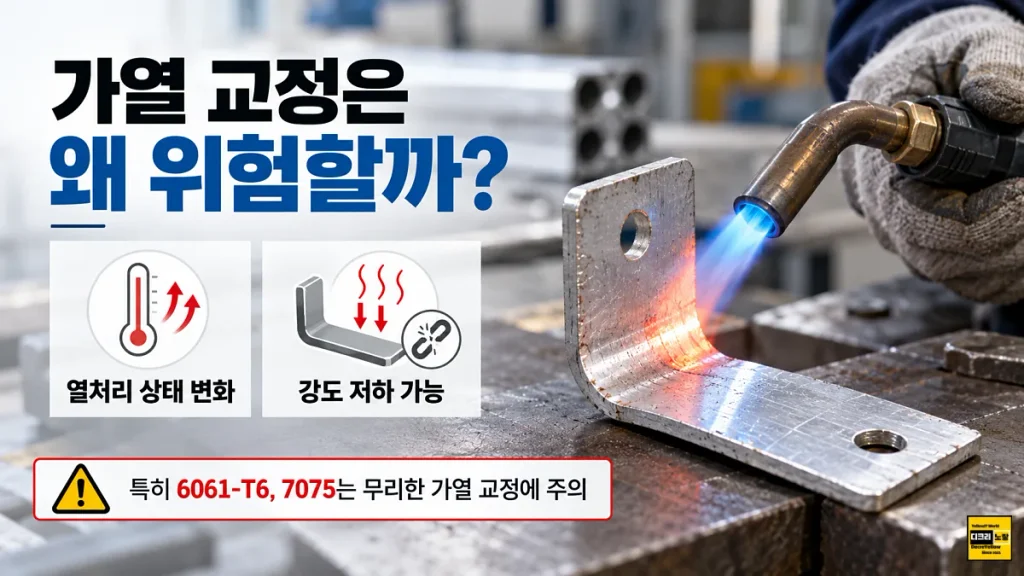

4. 가열하면 더 쉽게 펴질까? 6061-T6·7075의 열처리 위험
알루미늄이 단단하게 느껴지면 가열해서 부드럽게 만든 다음 원래대로 펴려는 생각을 하기 쉽습니다.
그러나 특히 6061-T6, 7075-T6처럼 석출경화를 이용하는 열처리형 합금은 온도와 유지시간에 따라 기존 열처리 상태가 바뀔 수 있습니다.
알루미늄 합금의 열적 안정성을 다룬 재료 연구에서는 6061-T6/T651이 약 150℃를 넘는 고온에 노출될 때 시간에 따라 강도가 저하될 수 있고, 더 높은 온도에서는 상당한 강도 감소가 발생할 수 있다고 설명합니다. 온도가 낮아졌다고 저하된 강도가 자동으로 회복되는 것도 아닙니다.
따라서 가정용 토치·버너·열풍기로 자전거 프레임, 휠, 항공 구조재 등 안전과 관련된 알루미늄을 가열해 교정하는 방법은 권하지 않습니다. 제조사에서 승인한 전문 수리 공정과 일반적인 임의 가열은 구분해야 합니다.
연구자료 : Thermal Stability of Aluminum Alloys — 알루미늄 합금의 온도별 강도 변화
5. 한 번 펴진 부품을 다시 구부려도 될까?
반복 굽힘은 처음 한 번 변형됐을 때보다 균열과 피로손상 위험을 더 키울 수 있습니다. 변형이 누적되거나 응력이 굽힘부에 집중되면 외관은 멀쩡해 보여도 사용 가능한 변형 여유가 줄어들 수 있습니다.
특히 이미 영구변형된 금속을 원래 방향으로 꺾었다가 다시 교정하는 과정을 반복하는 것은 설계상 관리된 판금 성형과 다릅니다. “다시 펴니까 멀쩡해 보인다”는 사실만으로 원래 성능을 보증할 수 없습니다.

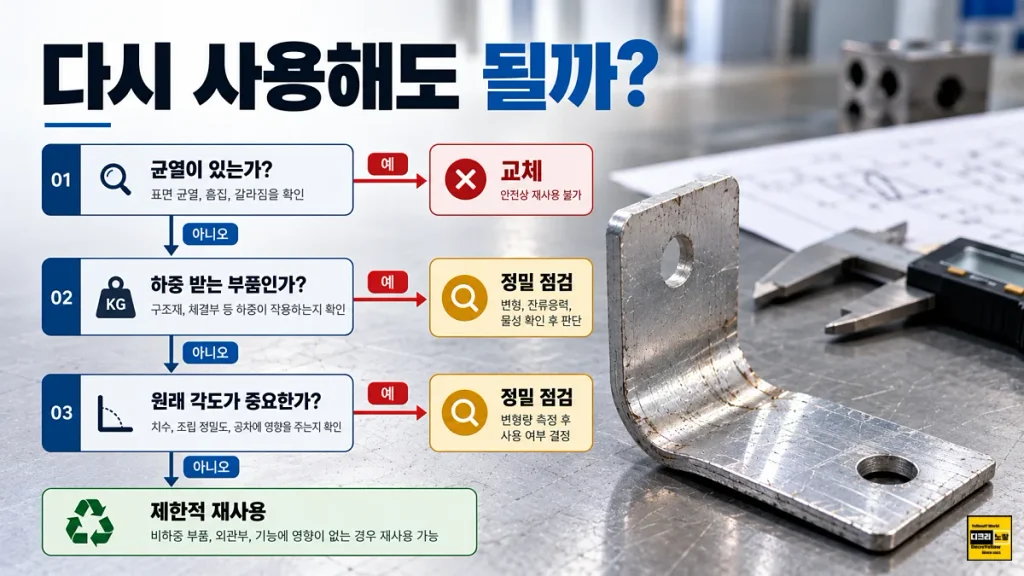

알루미늄 부품은 수리할까 교체할까? 설계 실무 판단 기준
알루미늄을 다시 사용할 수 있는지 판단할 때는 단순히 변형 각도가 몇 도인지보다 부품이 맡고 있는 기능과 손상 정도를 먼저 봐야 합니다.
| 손상·사용 조건 | 일반적인 대응 방향 |
|---|---|
| 균열 또는 파단 확인 | 사용 중지 및 교체·승인된 수리 검토 |
| 자전거 프레임·핸들바 영구변형 | 자가 교정 금지, 제조사·전문점 검사 |
| 항공기 구조재 변형 | 승인된 정비 절차와 기술자료 적용 |
| 자동차 하중 지지 부품 변형 | 차종별 정비 매뉴얼 기준 확인 |
| 정밀 브래킷의 홀 위치·각도 불량 | 공차·잔류응력·변형량 검사, 교체 검토 |
| 비하중 장식 커버의 경미한 변형 | 제조사 허용 범위 내 복원 가능성 검토 |
| 재질·손상 이력 불명 | 재사용 결정 보류, 전문 검사 우선 |
NX·Solid Edge 등 CAD 설계에서는 어떻게 예방할까?
이 문제를 단순한 수리 상식으로만 보면 아쉽습니다. CAD 설계 단계에서는 애초에 변형이 집중되는 형상인지, 판금 굽힘 반경은 충분한지, 볼트 체결부나 날카로운 모서리에 응력이 집중되지 않는지를 검토해 비슷한 문제를 줄일 수 있습니다.
NX나 Solid Edge에서 알루미늄 부품을 설계할 때는 재료 물성에 탄성계수·포아송비·항복강도·밀도를 제대로 넣어야 합니다.
특히 변형이 항복 범위를 넘는다면 단순 선형 탄성해석만으로 영구변형이나 재교정 후 상태를 정확히 예측하기 어렵습니다. 필요한 경우 실제 응력-변형률 곡선과 소성 재료모델을 사용해야 합니다.
판금 부품이라면 두께, 안쪽 굽힘 반경, 최소 절곡 거리, K-Factor와 실제 금형의 스프링백 보정 결과를 함께 검토해야 합니다. 5052-H32에서 괜찮았던 절곡 형상이 6061-T6에서도 문제없이 성형된다고 단정해서는 안 됩니다.
참고 : UG NX 시트메탈 Analyze Formability One-step｜판금 전개·성형성 검토
참고 : 아노다이징이란? 알루미늄 양극산화 피막 두께·KS 규격과 설계방법
알루미늄 강도와 수명은 외관만으로 판단할 수 없습니다
제품을 제작할 때 이미 정해진 공정 안에서 금속을 굽혀 성형하는 것과, 사고로 변형된 구조 부품을 다시 펴는 것은 출발점이 다릅니다. 전자는 재질·금형·공정·품질기준을 설정할 수 있지만, 후자는 손상 당시의 정확한 하중과 내부 결함 상태를 알기 어렵습니다.
따라서 원래의 강도와 수명을 복원할 수 있는지에 대한 답은 단순히 알루미늄 6061이냐 7075냐에 있지 않습니다. 부품 형상, 제조 이력, 손상 위치, 열처리 상태, 하중 조건, 검사 결과를 함께 살펴야 합니다.
알루미늄 휘어짐·소성변형 자주 묻는 질문 FAQ
알루미늄은 한 번 휘어지면 원래대로 못 돌아오나요?
탄성변형이라면 하중 제거 후 원래 형태로 돌아올 수 있습니다. 소성변형이 발생했다면 영구변형이 남으며, 다시 힘을 주어 형상을 펴더라도 원래의 구조적 성능을 자동으로 회복하는 것은 아닙니다.
6061-T6 알루미늄을 다시 구부리면 강도가 약해지나요?
반복 굽힘에 따른 가공경화, 잔류응력, 연성 감소, 국부 균열 등에 의해 부품의 안전성과 수명이 달라질 수 있습니다. 국부 항복강도는 올라갈 수도 있으므로 단순히 강도가 항상 일정한 비율로 감소한다고 표현하는 것은 정확하지 않습니다.
7075 알루미늄은 6061보다 더 단단하고 덜 휘어지나요?
7075-T6는 일반적으로 6061-T6보다 항복강도가 높지만 탄성계수는 비슷합니다. 같은 형상에서 탄성영역의 처짐 차이는 크지 않을 수 있으며, 영구변형을 시작하는 응력 수준은 서로 다릅니다.
알루미늄 자전거 프레임이 찌그러졌는데 계속 타도 되나요?
프레임 튜브가 찌그러졌거나 눈에 띄는 변형·균열이 발생했다면 주행을 중단하고 제조사 또는 전문점의 검사를 받는 것이 안전합니다. 육안으로 균열이 보이지 않는다고 계속 타도 된다고 단정할 수 없습니다.
알루미늄 휠이 휘면 열을 가해서 복원해도 되나요?
임의의 가열 교정은 권하지 않습니다. 열처리 상태와 강도에 영향을 줄 수 있고, 충격으로 발생한 균열이나 국부변형이 남을 수 있습니다. 차량 제조사와 휠 제조사의 수리 가능 범위를 확인해야 합니다.
알루미늄을 반복해서 굽히면 왜 부러지나요?
굽힘부의 반복적인 소성변형은 가공경화와 손상 누적, 균열 발생을 유발할 수 있습니다. 정상적인 반복 탄성하중에서도 피로손상이 누적될 수 있으므로 반복 굽힘이 안전하다고 판단하려면 하중 수준과 부품의 피로 설계를 함께 봐야 합니다.
알루미늄 스프링백이 크면 재질이 좋은 건가요?
그렇지 않습니다. 스프링백 크기는 재료의 항복거동과 탄성계수뿐 아니라 판 두께, 굽힘 반경, 금형 및 가공 조건에 영향을 받습니다. 성형 후 각도 정확도를 확보하기 위한 보정 대상이지 재질 품질을 단순 평가하는 지표는 아닙니다.
소성복원과 탄성복원은 같은 말인가요?
엄밀히 구분해야 합니다. 탄성복원은 하중을 제거했을 때 가역적인 변형 성분이 회복되는 현상입니다. 소성변형은 영구변형이 발생하는 현상으로, 소성변형 후에도 일부 탄성복원은 일어날 수 있습니다. 이를 판금에서는 스프링백이라고 설명합니다.
휘어진 알루미늄은 재질보다 용도와 손상 상태가 중요합니다
알루미늄이 휘어졌다고 모두 폐기해야 하는 것은 아닙니다.
처음부터 정해진 공정으로 절곡하는 부품도 있고, 비구조 부품은 조건에 따라 교정 가능성을 검토할 수도 있습니다. 그러나 이미 소성변형된 구조 부품을 다시 폈다고 해서 원래 강도와 피로 수명이 보장되는 것은 아닙니다.
특히 6061-T6, 7005, 7075-T6 같은 재료는 합금 번호뿐 아니라 실제 조질과 제품 사용 조건을 확인해야 합니다.
자전거 프레임이나 핸들바, 자동차 하중 지지 부품, 항공기 구조재처럼 안전에 직접 영향을 주는 제품은 임의로 펴서 재사용하기보다 제조사·전문가의 검사와 정비 기준을 따르는 것이 좋습니다.
저라면 ① 재질·열처리 상태 확인 → ② 균열 및 변형 위치 검사 → ③ 구조 하중 여부 확인 → ④ 제조사 수리 기준 확인 → ⑤ 교체 또는 승인된 수리 결정 순서로 접근하겠습니다. 설계 단계에서도 탄성계수와 항복강도를 혼동하지 않고, 스프링백·굽힘 반경·응력집중까지 함께 고려하는 것이 중요합니다.
디크리노랗 함께 보면 좋은 설계 관련글
- 알루미늄 비중·밀도·물성치｜6061·7075·5052 열처리와 무게 계산
- 인장시험(Tensile Test)｜인장강도·항복강도·탄성계수·응력해석
- UG NX 시트메탈 탭·플랜지 절곡 기능과 펼침 기초
- UG NX 판금 Analyze Formability One-step｜성형성·전개 해석
- 알루미늄 아노다이징｜양극산화 피막 두께·KS 규격과 설계방법
참고한 제조사·기술 자료
- Trek Bicycle Owner’s Manual — 프레임·포크 손상 검사 및 안전 기준
- FAA AC 43.13-1B — Aircraft Inspection and Repair
- Thermal Stability of Aluminum Alloys — 열 노출에 따른 물성 변화
기술자료 검토: 2026년 10월 11일. 이 글의 이미지 9장은 설명을 위한 생성형 재현 이미지이며 실제 시험 장면이나 검사 성적서가 아닙니다. 부품 수리와 재사용 여부는 제조사 매뉴얼 및 해당 분야의 정비·설계 규격이 우선합니다.
