NX 곡면 모델링 참조 끊김 해결｜스플라인·블렌드·트림 피처 순서

Siemens NX에서 곡면 부품의 스플라인·블렌드·트림이 설계변경 후 한꺼번에 실패한다면 개별 피처보다 참조 계층을 먼저 확인해야 합니다. 후속 스플라인이 트림된 모서리나 블렌드 결과의 버텍스를 직접 참조하면 작은 폭 변경이나 곡면 재생성도 연쇄 오류로 이어질 수 있습니다.

안정적인 곡면 모델은 기준면과 설계 입력 → 독립 스플라인과 가이드 곡선 → 기본 곡면 → 보조 곡면과 교차 형상 → 블렌드·트림·Sew 순서로 구성합니다. 결과 모서리는 최종 검증이나 마감에만 사용하고 다시 상위 설계 입력으로 되돌리지 않는 것이 핵심입니다.

핵심 결론
설계 입력은 트림·블렌드 결과 모서리에서 만들지 않습니다.
스플라인은 기준면·점·축·치수로 독립적으로 정의합니다.
트림용 경계는 별도 곡선이나 보조 곡면으로 관리합니다.
오류는 마지막 실패 피처가 아니라 최초로 참조가 끊긴 부모 피처부터 찾습니다.
변경 후에는 곡률·간극·Sew·구배·도면·검사 기준까지 확인합니다.

왜 NX 곡면 부품은 수정 후 한 번에 무너질까?

결과 모서리를 설계 입력으로 사용했기 때문

트림과 블렌드 결과에 생긴 모서리는 화면에서는 일반 곡선처럼 보이지만 형상 계산의 결과입니다. 곡면이 분할·병합되거나 교차 위치가 바뀌면 모서리의 식별과 개수가 달라질 수 있습니다.

가변 토폴로지 문제

기존에는 하나였던 모서리가 변경 후 두 개로 나뉘거나 반대로 여러 면이 하나로 합쳐지면 NX는 후속 피처가 참조하던 대상을 동일하게 찾지 못할 수 있습니다.

하위 오류가 실제 원인처럼 보이기 때문

블렌드와 트림이 동시에 실패해도 실제 원인은 앞쪽 스플라인이 참조한 모서리 단절일 수 있습니다. 오류 목록의 마지막 항목을 반복 수정하면 잠시 복구돼도 다음 변경에서 다시 무너질 수 있습니다.

스플라인·블렌드·트림 직접 참조 위험도

참조 대상	변경 위험	권장 사용
기준면·기준축	낮음	상위 설계 입력
독립 스플라인	낮음~중간	곡면 생성과 트림 기준
기본 곡면 모서리	중간	토폴로지 유지 시 제한 사용
트림 결과 모서리	높음	최종 마감 외에는 지양
블렌드 결과 모서리	매우 높음	검증·최종 편집에만 사용
외부 파트 곡선·면	환경에 따라 높음	리비전·링크 갱신 규칙 관리

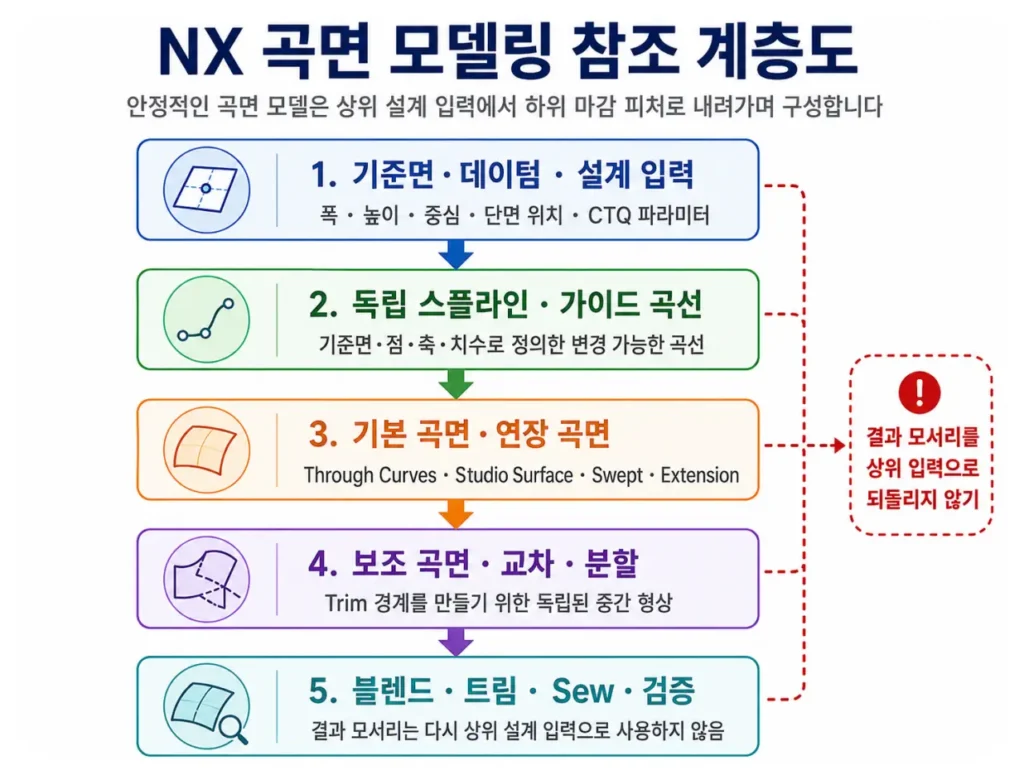

안정적인 NX 곡면 피처 순서

1단계: 기준면과 설계 입력 정의

폭·높이·중심·단면 위치를 파라미터화

제품 외곽과 주요 단면 위치를 결과 모서리가 아닌 기준면과 치수로 관리합니다. CTQ와 연결되는 폭·곡률·조립 경계는 명칭과 단위를 명확히 기록합니다.

2단계: 독립 스플라인과 가이드 곡선 생성

스플라인은 기준면·기준축·명시적 점·치수·연속성 조건으로 정의합니다. 제어점이 많을수록 좋다는 생각보다 필요한 형상 품질을 만족하는 최소 구조를 사용합니다.

Curve on Surface 사용 시

곡면 위 곡선은 블렌드 홀드라인이나 트림 경계를 만들기 좋지만 곡면 자체가 변경되면 함께 영향을 받습니다. 핵심 외관선이라면 투영 원본과 구속조건을 별도로 관리합니다.

3단계: 기본 곡면 생성과 품질 확인

Through Curves·Studio Surface·Swept·Through Curve Mesh 등으로 기본 면을 만든 뒤 곡률 흐름, 주름, U·V 방향과 경계 연속성을 확인합니다. 기본 면의 문제를 블렌드로 가리지 않습니다.

4단계: 보조 곡면과 교차 형상 분리

연장 곡면·분할용 면·교차 곡선을 독립 피처로 생성하면 어느 단계에서 교차가 끊겼는지 확인하기 쉽습니다. 일회성 형상과 재사용되는 기준 형상을 이름과 그룹으로 구분합니다.

5단계: 블렌드와 트림 후순위 적용

주 곡면과 교차가 안정된 뒤 블렌드와 트림을 적용합니다. 블렌드 반경이 주요 제품 사양이라면 입력값으로 관리하되 블렌드 결과 모서리를 다시 핵심 기준으로 사용하지 않습니다.

6단계: Sew와 제조성 검증

면 간극·중복 면·법선 방향·곡률 급변을 확인하고 사출품은 구배·파팅·수축, 가공품은 공구 접근·최소 공구 반경을 함께 검토합니다.

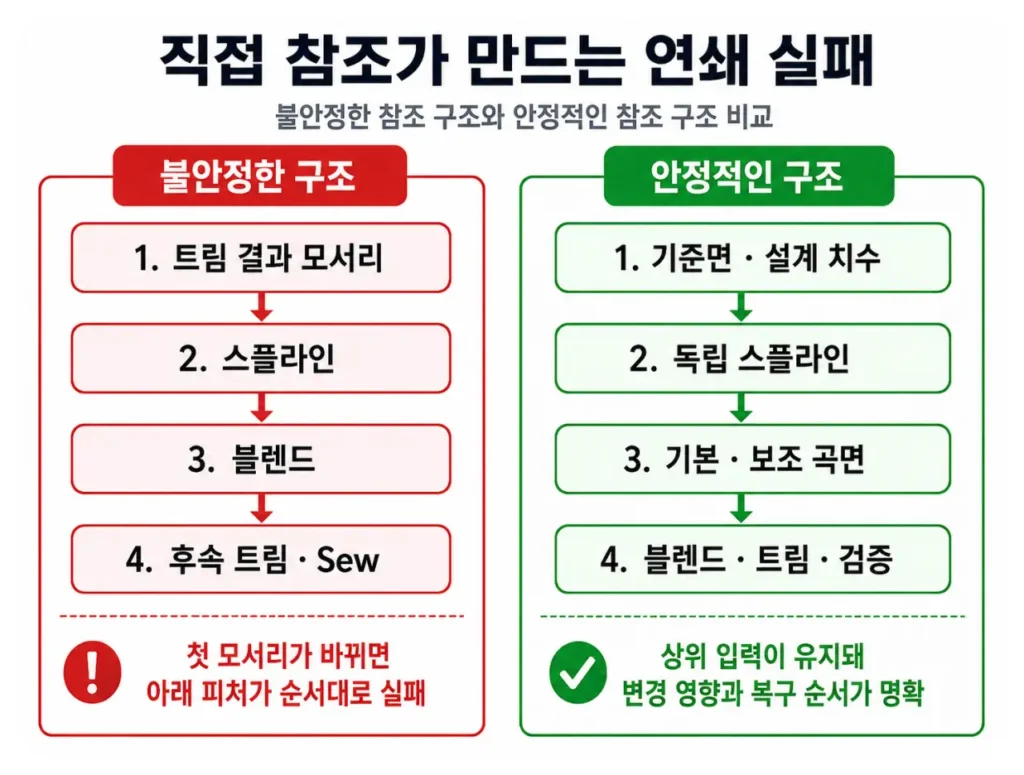

가상의 곡면 하우징 재구성 사례

기존 불안정한 구조

상면의 트림 모서리에서 외곽 스플라인을 만들고, 해당 스플라인으로 측면 곡면을 만든 뒤 그 모서리에 블렌드를 적용하고 다시 블렌드 모서리로 체결부 트림을 만든 구조를 가정합니다.

폭 변경 시 발생하는 오류

폭이 바뀌면 상면 교차 위치와 트림 모서리가 재생성됩니다. 스플라인이 참조를 잃고 측면 곡면·블렌드·체결부 트림이 순서대로 실패합니다.

재구성한 안정적인 구조

폭과 높이 기준면을 만들고 주요 단면을 독립 스플라인으로 정의합니다. 독립 곡선으로 기본 곡면을 생성하고 체결부 경계는 별도 곡선이나 보조 곡면으로 만듭니다. 블렌드는 최종 위치가 결정된 뒤 적용합니다.

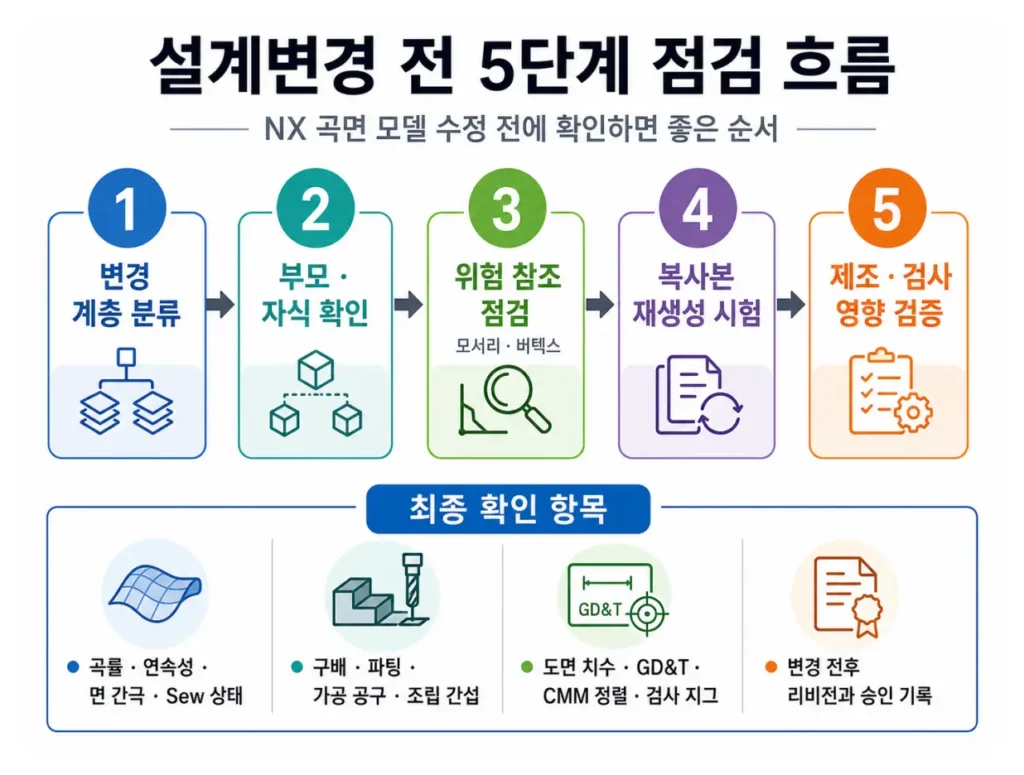

설계변경 전 영향 범위 점검

• 변경 대상이 기준면·곡선·곡면·트림 중 어느 계층인지 확인합니다.
• Part Navigator에서 부모와 자식 피처를 확인합니다.
• 삭제·분할될 모서리와 버텍스를 핵심 입력으로 사용했는지 확인합니다.
• 외부 참조와 링크 파트의 리비전과 갱신 상태를 확인합니다.
• 복사본에서 작은 범위부터 재생성 시험을 진행합니다.
• 곡률·Sew·구배·조립 간섭·도면·검사 기준을 다시 확인합니다.

참조를 유지할지 재구성할지 판단하는 표

판단 질문	유지 가능	재구성 권장
설계 의도를 표현하는 참조인가?	기준면·기준축·독립 곡선	임시 면·트림·블렌드 결과
변경 후 토폴로지가 유지되는가?	단순 위치·크기 변경	면 분할·병합·트림 재생성
다수 피처가 같은 참조를 사용하는가?	관리되는 마스터 형상	우연히 생긴 모서리 공유
복구 순서가 명확한가?	단순한 부모·자식 구조	여러 방향으로 오류 전파
제조·검사 기준과 연결되는가?	데이텀·CTQ와 연결	CAD 결과 모서리만 기준

실수하기 쉬운 모델링 습관

모서리를 가장 빠른 기준으로 사용

기존 모서리를 따라 곡선을 만드는 방식은 빠르지만 핵심 외관선이나 조립 경계라면 독립 곡선으로 승격하는 편이 안전합니다.

실패한 하위 피처만 반복 수정

트림 옵션을 바꿔 임시 복구하기보다 히스토리상 최초로 참조가 끊긴 부모 피처를 찾습니다.

블렌드로 기본 곡면 문제를 가림

블렌드 반경이 특정 구간에서 급격히 작아지거나 꼬이면 주 곡면의 위치와 연속성을 먼저 확인합니다.

Siemens NX 공식 영상

디크리노랗 관련글

• UG NX 서피스 곡면 모델링 실무 팁
• NX Surface 스웹·트림 모델링
• NX Through Curve Mesh 곡면 생성
• NX Curve on Surface 곡면 위 커브
• NX Trim·Split 자르기와 분할

NX 곡면 참조 끊김 FAQ

스플라인 하나가 실패했는데 블렌드와 트림도 실패하는 이유는?

후속 피처가 해당 스플라인이나 스플라인으로 만든 곡면을 부모로 참조하기 때문입니다. 최초로 끊긴 상위 참조부터 확인해야 합니다.

곡면 모서리를 기준으로 사용하면 항상 문제인가요?

항상 문제는 아니지만 트림과 블렌드 결과처럼 변경 후 사라지거나 분할될 가능성이 큰 모서리는 독립 곡선으로 전환하는 것이 좋습니다.

블렌드는 피처 트리 어디에 배치하나요?

주요 곡면과 교차가 안정된 뒤 후순위에 배치합니다. 블렌드가 주요 설계 요소라면 반경은 입력값으로 관리하되 결과 모서리는 다시 핵심 기준으로 사용하지 않습니다.

재구성 후 무엇을 검증하나요?

곡률·연속성·면 간극·Sew·솔리드 유효성·구배·조립 간섭과 도면 치수·GD&T·CMM 정렬·금형 가능성을 함께 확인합니다.

설계 입력은 결과 모서리에서 만들지 않는다

NX 곡면 모델링의 변경 안정성을 높이는 가장 단순한 원칙은 설계 입력을 트림과 블렌드 결과 모서리에서 만들지 않는 것입니다. 기준면과 독립 곡선으로 의도를 정의하고 기본 곡면과 보조 곡면을 그 아래에 배치한 뒤 블렌드와 트림을 마감 단계로 내리면 오류 원인과 변경 영향 범위를 쉽게 추적할 수 있습니다.

설계변경 후에는 화면에서 곡면이 다시 생성됐다는 사실만 확인하지 말고 곡률·간극·법선·Sew·구배·도면·검사와 제조 데이터를 다시 검토하세요. 참조 계층과 변경 기록이 남아 있어야 다른 설계자와 협력사도 같은 복구 순서를 사용할 수 있습니다.
