NX CAM 2606 Rough Turn Adaptive 설정｜Inconel·Hastelloy 세라믹 인서트 황삭

NX CAM 2606 Rough Turn Adaptive는 Hastelloy·Inconel 같은 난삭재 선삭에서 공구가 특정 구간에 갑자기 깊게 물리는 현상을 줄이고, 절삭 중 칩 두께와 공구 부하를 보다 일정하게 유지하도록 설계된 네이티브 적응형 황삭 전략입니다. 일반 Rough Turn보다 무조건 빠른 명령이라기보다, 코너·단차·면 전환부에서 국부적인 과부하가 생기지 않도록 패스를 분배하는 데 목적이 있습니다.

특히 세라믹 인서트는 고온 난삭재 가공에서 높은 제거율을 기대할 수 있지만, 진입 충격과 불안정한 고정, 단속절삭, 과도한 돌출에는 민감합니다. 따라서 Rough Turn Adaptive를 선택했다고 바로 생산에 투입하기보다 소재·척·공구·잔삭을 먼저 정리하고, 위험 구간을 작은 영역으로 검증한 뒤 공구경로·기계 시뮬레이션·후처리 NC를 단계적으로 확인해야 합니다.

NX CAM 2606 Rough Turn Adaptive란?

Siemens는 NX 2606의 Rough Turn Adaptive를 Hastelloy와 Inconel처럼 가공이 까다로운 소재를 위한 네이티브 적응형 선삭 황삭 기능으로 소개합니다. 이전에는 외부 적응형 선삭 솔루션을 사용하던 작업을 NX CAM 안에서 공구경로 생성, 시뮬레이션, 후처리와 기계 설정까지 연결할 수 있다는 점이 핵심입니다.

구분	일반 Rough Turn	Rough Turn Adaptive
주된 목적	단순 프로파일의 반복적인 황삭	형상 변화에 따른 부하 집중 완화
칩 두께	형상에 따라 변동 가능	보다 일정하게 유지하는 경로가 목표
코너 처리	잔재가 다음 패스에 집중될 수 있음	Corner Cleanup으로 재료 분포를 정리
진입·이탈	설정에 따라 급격할 수 있음	부드러운 Engage·Retract를 강조
적합 작업	형상이 단순하고 절삭량이 균일한 작업	난삭재·단차·코너·불규칙 잔재가 있는 작업
최종 정삭	별도 정삭 필요	별도 정삭 필요

여기서 적응형이라는 표현을 실시간 센서가 스핀들 부하를 측정해 자동으로 이송을 바꾸는 기능과 혼동하면 안 됩니다. 이 전략은 CAM에서 소재와 완성 형상, 공구 조건을 분석해 공구경로를 구성하는 방식이며, 실제 장비의 Adaptive Feed Control이나 컨트롤러 기능은 별도의 영역입니다.

어떤 작업에서 효과를 기대할 수 있나

• Hastelloy·Inconel·Waspaloy처럼 열이 절삭점과 공구에 집중되기 쉬운 니켈계 내열합금
• 외경·면·테이퍼·R 코너와 홈 인접부가 하나의 불규칙한 프로파일로 이어지는 부품
• 코너나 단차에 큰 잔재가 남아 다음 패스에서 순간 절입량이 커지는 형상
• 세라믹 인서트 비용이 높아 국부적인 치핑과 불균일 마모를 줄여야 하는 공정
• 기존 외부 적응형 선삭 소프트웨어를 NX CAM의 검증·후처리 흐름으로 통합하려는 환경
• 항공·에너지·의료 부품처럼 공구 수명과 공정 추적성이 중요한 선삭 작업

반대로 단순 원통 외경을 짧게 황삭하고 소재 제거량이 일정한 작업이라면 일반 Rough Turn으로도 충분할 수 있습니다. 새로운 전략을 사용한다는 이유만으로 프로그램을 복잡하게 만들기보다, 기존 공정에서 코너 부하·인서트 파손·잔삭 편중이 실제 문제인지부터 확인하는 편이 좋습니다.

NX 2606인데 명령이 보이지 않을 때

Rough Turn Adaptive가 작업 생성 목록에 보이지 않는다면 NX 버전 표기만 확인해서는 부족합니다. 설치된 Manufacturing Role, CAM 패키지, Turning 관련 라이선스, 가공 템플릿과 관리 모드 리소스 구성이 서로 달라질 수 있습니다.

1. 현재 실행 중인 NX가 2606 계열인지 제품 정보에서 확인합니다.
2. Application이 Manufacturing이고 Turning Setup을 사용 중인지 확인합니다.
3. 공작물·소재·좌표계가 포함된 Manufacturing Setup이 생성되어 있는지 봅니다.
4. Create Operation의 Turning 황삭 계열에서 Rough Turn Adaptive가 나타나는지 확인합니다.
5. 명령이 없으면 Manufacturing Role과 가공 템플릿을 변경해 다시 확인합니다.
6. 회사 라이선스 관리자에게 Turning 패키지와 해당 기능의 사용 권한을 확인합니다.
7. Teamcenter 관리 모드라면 현재 버전의 CAM Template과 PAX 리소스가 정상 배포됐는지 확인합니다.

작업 생성 전 소재·좌표계·척 영역 설정

적응형 황삭은 완성 형상만 보고 계산하는 작업이 아닙니다. 공구가 실제로 제거해야 할 소재와 남겨야 할 잔삭을 기준으로 패스를 구성하므로, 공작물 좌표계와 Blank 형상을 부정확하게 설정하면 가장 위험한 구간을 NX가 잘못 판단할 수 있습니다.

1. 선삭 좌표계와 회전축

• 스핀들 중심선과 CAM의 회전축이 일치하는지 확인합니다.
• Z축 방향과 프로그램 원점이 실제 장비의 주축 방향과 맞는지 봅니다.
• 외경·내경·면 가공에서 공구가 접근하는 방향을 확인합니다.
• 서브 스핀들 또는 반대쪽 Setup이라면 축 방향이 뒤집히지 않았는지 확인합니다.

2. Blank와 IPW 정의

봉재라면 실제 외경과 전면 여유를 입력하고, 단조·주조 소재라면 단순한 원통으로 대체하기보다 가능한 범위에서 실제 여유 형상을 반영하는 것이 좋습니다. 이전 공정의 IPW를 이어받는 경우에는 갱신된 소재가 현재 Operation에 정상 전달되는지 확인합니다.

3. 척·고정 영역

척 물림부를 가공 영역으로 잘못 선택하거나 척 형상을 시뮬레이션에서 제외하면 공구경로는 정상처럼 보이지만 실제 장비에서는 충돌할 수 있습니다. 척 조, 심압대와 공작물 돌출 길이를 실제 Setup과 가깝게 정의하세요.

4. 황삭 잔삭

외경·면·내경에 남길 잔삭을 공정별로 구분합니다. 황삭 잔삭이 너무 작으면 적응형 황삭 공구가 최종 형상 가까이까지 들어가 정삭 역할을 떠맡고, 너무 크면 정삭 공구가 큰 절입량을 받게 됩니다.

공구 정의는 인서트와 홀더를 함께 본다

난삭재 선삭에서는 인서트 재종만 맞추고 홀더·돌출량을 나중에 확인하는 방식이 위험합니다. CAM Tool의 인서트 형상과 실제 현장 공구가 다르면 시뮬레이션의 접촉 위치와 간섭 결과, 실제 절삭부하가 모두 달라질 수 있습니다.

확인 항목	정상 조건	문제가 생기기 쉬운 조건
인서트 재종	소재와 연속·단속절삭 조건에 맞는 제조사 권장 재종	다른 소재의 권장조건을 그대로 적용
인서트 형상	코너 접근성과 강성을 고려한 형상	작은 코너에 큰 인서트가 간섭
노즈 반경	잔삭·강성·최종 코너를 고려해 선택	작은 반경에 큰 노즈를 강제로 적용
홀더 방향	외경·내경·면 가공 방향과 일치	공구 방향과 이송 방향이 맞지 않음
돌출량	필요 최소 길이로 강성 확보	내경 보링바를 과도하게 돌출
클램핑	인서트와 시트가 깨끗하고 단단히 고정	칩 끼임·시트 손상·부적절한 체결
절삭유	재종·장비·공정에 맞는 공급 방식	세라믹 절삭부에 불안정하게 분사해 열충격 발생

세라믹 인서트는 높은 절삭속도에서 장점이 있지만, 안정적인 공작물 고정과 기계 강성이 전제되어야 합니다. 단속절삭이 심하거나 소재 표면의 스케일이 불규칙하다면 세라믹이 항상 최선이라고 볼 수 없으므로 인서트 제조사의 소재별 권장 영역을 우선해야 합니다.

Rough Turn Adaptive 작업 생성 흐름

리본과 대화상자의 세부 위치는 Role과 고객 템플릿에 따라 다를 수 있지만, 작업 구성의 기본 순서는 비슷합니다.

1. Manufacturing Setup에서 Workpiece, Blank, MCS와 Turning Work Coordinate를 확인합니다.
2. 실제 현장과 같은 인서트·홀더·공구 방향을 선택합니다.
3. Turning 황삭 계열에서 Rough Turn Adaptive를 생성합니다.
4. 외경·내경·면 중 제거할 프로파일과 가공 한계를 선택합니다.
5. 척 물림부와 가공 금지 영역을 제외합니다.
6. 황삭 후 남길 외경·면·내경 잔삭을 입력합니다.
7. 패스 분배와 코너 정리, 진입·이탈 움직임을 설정합니다.
8. 공구경로를 생성한 뒤 가장 큰 절입 구간부터 재생합니다.
9. 소재 제거와 홀더·척 간섭을 시뮬레이션합니다.
10. 후처리한 NC를 실제 기계 모델로 다시 검증합니다.

처음부터 전체 부품을 생성하기보다 코너와 단차가 많은 위험 영역을 Boundary 또는 가공 한계로 좁혀 테스트하면 수정 속도가 빠릅니다. 경로가 안정된 뒤 전체 프로파일로 확장하는 방식이 좋습니다.

일정한 칩 두께가 중요한 이유

선삭에서 프로그램한 절입량과 실제 공구가 받는 부하는 항상 같지 않습니다. 직선 외경에서는 안정적이던 조건도 R 코너나 단차를 통과할 때 공구 접촉 길이와 순간 절삭 면적이 크게 늘어날 수 있습니다.

일반 패스에서 부하가 몰리는 구간

• 외경에서 면으로 방향이 바뀌는 코너
• 테이퍼와 원통이 연결되는 전환부
• 이전 패스에서 삼각형 모양의 잔재가 남은 구간
• 보어 입구와 내경 단차
• 홈 인접부와 언더컷 앞쪽
• 단조 스킨 또는 불규칙한 소재 표면을 처음 만나는 구간

Rough Turn Adaptive의 부하 분배

Rough Turn Adaptive는 코너에서 큰 재료가 한 번에 물리지 않도록 경로를 나누고, Corner Cleanup으로 잔재를 정리해 다음 패스의 순간 부하를 낮추는 방향으로 작동합니다. 이때 목표는 모든 구간의 절입 깊이를 똑같게 만드는 것이 아니라 실제 칩 두께와 절삭력을 보다 일정하게 만드는 것입니다.

Engage·Retract와 Corner Cleanup 검증

부드러운 진입이 필요한 이유

세라믹 인서트는 절삭점의 고온에는 강하지만, 재료에 갑자기 충돌하거나 불안정한 단속절삭이 반복되면 날끝이 깨질 수 있습니다. 공구가 소재에 수직으로 부딪히듯 진입하지 않는지, 첫 접촉에서 최대 절입량을 바로 받지 않는지 확인합니다.

Retract에서 재절삭이 생기지 않는지

공구가 이탈하면서 이미 가공한 면을 다시 스치거나 짧게 반복 접촉하면 열과 가공경화가 누적될 수 있습니다. 이탈 위치와 방향, 다음 패스로 이동하는 비절삭 동작을 재생해 확인합니다.

Corner Cleanup은 정삭 패스가 아니다

Corner Cleanup은 코너에 남은 큰 재료를 분산해 다음 황삭 패스의 충격을 줄이는 역할입니다. 도면의 최종 R과 표면거칠기, 치수 공차를 완성하는 정삭 패스로 사용해서는 안 됩니다.

Hastelloy·Inconel 첫 가공 검증 순서

특정 절삭속도와 이송을 범용값처럼 적용하면 안 됩니다. 소재의 정확한 등급과 열처리 상태, 인서트 재종, 절삭이 연속인지 단속인지, 기계 강성과 공작물 고정에 따라 조건이 크게 달라지기 때문입니다.

1. 소재 성적서에서 합금 종류와 열처리 상태를 확인합니다.
2. 인서트 제조사의 해당 소재·재종 권장 조건을 기준으로 초기값을 잡습니다.
3. 전체 형상 중 가장 위험한 코너·보어 입구·면 전환부를 선택합니다.
4. 작은 검증 영역으로 공구경로를 생성하고 최대 절입 위치를 확인합니다.
5. Blank 제거 결과와 정삭 잔삭이 균일한지 봅니다.
6. 실제 기계·척·홀더가 포함된 시뮬레이션을 수행합니다.
7. 첫 가공은 보수적인 조건과 Single Block·낮은 Override로 시작합니다.
8. 스핀들 부하·진동·칩·인서트 날끝을 확인한 뒤 한 항목씩 조정합니다.

사이클 타임보다 먼저 기록할 항목

• 스핀들 부하가 가장 높아지는 위치와 지속시간
• 진입 직후 충격음이나 진동이 발생하는지
• 코너에서 인서트 날끝이 깨지거나 박리되는지
• 칩이 일정하게 형성되는지, 길게 감기거나 짧게 부서지는지
• 황삭 후 잔삭이 특정 위치에 몰리는지
• 가공면에 진동 무늬·열변색·가공경화 흔적이 있는지
• CAM 예상시간과 실제 사이클 타임 차이

세라믹 인서트 파손 증상별 원인

증상	가능한 원인	우선 확인할 항목
진입 직후 날끝 치핑	급격한 진입·소재 스킨·단속절삭	시작점·Engage·Blank 형상
코너에서 큰 파손	코너 잔재·방향 전환·순간 절입 증가	Corner Cleanup·잔삭 분포
짧은 시간에 전체 마모	재종 부적합·열 집중·과도한 절삭시간	인서트 제조사 권장 영역과 칩 상태
가공면의 반복 진동 무늬	공구 돌출·척 강성·홀더 방향 문제	보링바 길이·공작물 돌출·클램핑
예측하지 못한 열 균열	불규칙한 절삭유 공급과 열충격	재종별 건식·습식 권장 방식
시뮬레이션은 정상인데 실제 과부하	실제 Blank·기계·포스트 조건 불일치	현장 소재 형상·기계 모델·NC 값

조건을 수정할 때 회전수·이송·절입량을 한 번에 바꾸면 원인을 찾기 어렵습니다. 먼저 공구 조립과 고정 상태, Blank 형상, 진입과 코너 잔삭을 확인하고 그다음 한 개의 절삭 조건만 단계적으로 변경하는 방식이 재현성이 높습니다.

황삭과 정삭은 별도 Operation으로 분리

Rough Turn Adaptive의 주된 목적은 소재 제거와 절삭부하 분배입니다. 최종 공차·표면거칠기·코너 반경을 같은 Operation에서 해결하려 하면 황삭 안정성과 정삭 품질이 서로 충돌합니다.

공정	주된 관리 항목	주의점
적응형 황삭	제거율·부하 분배·인서트 수명	최종 형상 가까이 과도하게 접근하지 않기
반정삭	잔삭 균일화·정삭 부하 안정	가공경화층과 코너 잔재 확인
정삭	치수·형상공차·표면거칠기	별도 공구와 보정 기준 적용
홈·나사	전용 형상과 공구 조건	황삭 패스에서 무리하게 처리하지 않기

공구경로·소재 제거·기계 시뮬레이션 구분

1단계｜공구경로 재생

• 공구가 소재에 들어가는 첫 위치
• 코너에서 방향이 급격히 바뀌는지
• 비절삭 이동이 공작물 외곽을 통과하지 않는지
• 공구가 이미 제거된 면을 반복해서 스치지 않는지

2단계｜소재 제거 검증

• 제거되지 않은 큰 잔재가 남는지
• 정삭 잔삭을 침범하거나 너무 많이 남기는지
• 코너와 내경 보어의 실제 제거 형상이 예상과 같은지
• 다음 Operation이 받는 IPW가 정상인지

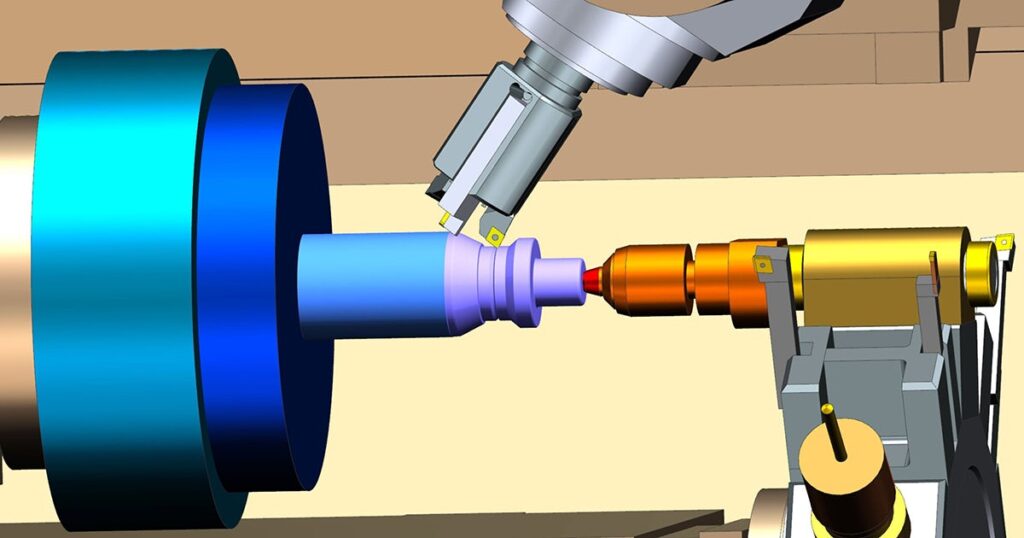

3단계｜기계 시뮬레이션

• 공구 홀더와 척·조·심압대 간섭
• 터릿과 공작물·기계 커버의 간섭
• 스핀들 방향과 축 이동 방향
• 공구 교환과 안전 위치
• 실제 장비의 축 제한과 이동 범위

후처리 NC 출력 전 확인사항

• 프로그램 번호와 파일명이 작업지시서와 일치합니다.
• mm·inch 단위와 절대·증분 모드가 맞습니다.
• 주축 회전 방향과 최대 회전수 제한이 확인됩니다.
• 공구 번호와 보정 번호가 현장 Tool List와 일치합니다.
• X·Z 원점과 공구 끝점 기준이 실제 장비와 같습니다.
• 척·심압대·서브 스핀들 관련 M코드가 검증됐습니다.
• Rapid 이동과 안전 위치가 장비·공작물과 충돌하지 않습니다.
• 고정 사이클 또는 컨트롤러 전용 코드가 올바르게 출력됩니다.
• 포스트 수정 후 대표 부품으로 재검증했습니다.

Rough Turn Adaptive 첫 가공 준비도 점검기

아래 점검기는 작업 생성부터 첫 시험가공까지 빠진 항목을 확인하기 위한 보조도구입니다. 점수가 높더라도 가공 안전이나 공정 승인을 보증하지 않으며, 인서트 제조사 자료와 회사의 CAM·설비 승인 절차가 우선합니다.

실패했을 때 수정하는 순서

1. Operation 확인: 일반 Rough Turn이 아니라 Rough Turn Adaptive를 수정 중인지 봅니다.
2. Blank 확인: 실제 소재와 이전 IPW가 현재 Operation에 연결됐는지 확인합니다.
3. 좌표계 확인: 회전축·원점·Z 방향과 공구 방향을 확인합니다.
4. 공구 확인: CAM과 현장의 인서트·홀더·노즈·돌출량을 비교합니다.
5. 위험 구간 확인: 진입·코너·보어 입구·테이퍼 전환에서 부하가 몰리는지 봅니다.
6. 잔삭 확인: 다음 패스나 정삭에 큰 재료가 몰리는지 확인합니다.
7. 시뮬레이션 확인: 소재 제거와 공구·기계 충돌을 각각 검증합니다.
8. 현장 기록 확인: 파손 위치·부하·칩·진동을 CAM의 동일 위치와 대조합니다.
9. 한 항목씩 수정: 원인에 해당하는 공구 돌출·진입·잔삭·절입·이송 중 하나씩 변경합니다.

Planar Deburring와 혼동하지 않기

NX 2606에는 Rough Turn Adaptive 외에도 Planar Deburring 확장 기능이 포함됩니다. 하지만 두 기능의 목적은 완전히 다릅니다. Rough Turn Adaptive는 회전체 프로파일의 난삭재 황삭과 부하 분배를 위한 Turning Operation이고, Planar Deburring는 밀링 공구로 평면 부품의 모서리 버와 챔퍼를 정리하는 Milling Operation입니다.

구분	Rough Turn Adaptive	Planar Deburring
공정	선삭 황삭	평면 모서리 디버링·챔퍼
공구	선삭 인서트와 홀더	Front·Back Chamfer Mill 등 밀링 공구
주된 목적	칩 두께와 코너 부하 관리	모서리 품질과 버 제거
검증 항목	척·회전축·잔삭·인서트 충격	모서리 선택·Overlap·Engage 높이

평면 부품의 앞·뒤 모따기와 Overlap, Engage·Retract 높이를 설정하려는 경우에는 NX 2606 Planar Deburring 설정 방법을 별도로 확인하세요.

도면·설계·품질 기준과 연결

CAM에서 황삭 패스를 안정적으로 만들더라도 도면의 코너 반경, 표면거칠기, 열처리 상태, 검사 데이텀이 명확하지 않으면 양산 조건을 고정하기 어렵습니다. 설계·제조·품질 담당자는 다음 항목을 같은 기준으로 관리해야 합니다.

• 가공 전·후 열처리 상태와 소재 경도
• 황삭·반정삭·정삭별 잔삭
• 최종 코너 반경과 공구 접근 가능성
• 척 물림 길이와 기준면
• 기하공차와 검사 데이텀
• 표면거칠기와 가공경화 허용 여부
• 공구·인서트·포스트·장비 버전

PMI와 2D 도면의 공차가 다른 경우에는 NX PMI와 Drafting 치수 공차 불일치 점검방법을 함께 확인하면 CAM 기준 형상과 출도 도면이 달라지는 문제를 줄일 수 있습니다.

함께 보면 좋은 디크리노랗 글

• Siemens NX 2506·2606 신기능과 Designcenter 명칭 변경
• NX 2606 Planar Deburring 앞·뒤 챔퍼 설정
• NX PMI와 Drafting 공차가 다를 때 점검방법
• NX·Mastercam·Fusion CAM 프로그램 비교

마무리｜기능보다 검증 가능한 공정이 우선

NX CAM 2606 Rough Turn Adaptive는 난삭재 선삭에서 코너와 단차에 절삭부하가 집중되는 문제를 줄이고, 세라믹 인서트의 국부적인 충격과 불균일 마모를 완화하는 데 유용한 전략입니다. 외부 적응형 선삭 기능을 사용하던 환경이라면 NX 안에서 공구경로·시뮬레이션·후처리·기계 설정을 연결할 수 있다는 장점도 있습니다.

다만 공구 수명과 가공 안정성은 명령 이름이 아니라 소재·인서트·홀더·척·잔삭·기계 강성·포스트와 현장 조건의 조합으로 결정됩니다. 저라면 처음부터 사이클 타임을 줄이기보다 위험 코너를 작은 범위로 검증하고, 부하·칩·인서트 상태를 기록한 뒤 한 조건씩 조정할 것 같습니다. 이 방식이 결과적으로 재작업과 인서트 파손을 줄이는 가장 빠른 방법입니다.

자주 묻는 질문

NX 2606 Rough Turn Adaptive는 일반 Rough Turn과 무엇이 다른가요?

형상 변화 구간에서 칩 두께와 절삭부하를 보다 일정하게 유지하고, 부드러운 진입·이탈과 코너 정리 패스로 국부적인 공구 충격을 줄이는 것이 목표입니다. 단순하고 균일한 외경 황삭에서는 일반 Rough Turn도 충분할 수 있습니다.

Hastelloy와 Inconel이면 세라믹 인서트를 반드시 써야 하나요?

반드시 그렇지는 않습니다. 소재 상태와 경도, 연속·단속절삭 여부, 공작물 고정과 기계 강성에 따라 초경·세라믹 등 적합한 재종이 달라집니다. 인서트 제조사의 소재별 권장영역을 우선하세요.

Rough Turn Adaptive가 화면에 보이지 않는 이유는 무엇인가요?

NX 버전 외에 Manufacturing Role, Turning 라이선스, 고객별 가공 템플릿과 Teamcenter 리소스 구성을 확인해야 합니다. 같은 NX 2606이라도 제품 패키지에 따라 생성 가능한 Operation이 다를 수 있습니다.

공구경로 시뮬레이션이 통과하면 바로 가공해도 되나요?

아닙니다. 공구경로 재생, 소재 제거 검증, 실제 기계 모델의 충돌 확인과 후처리 NC 검토를 각각 수행해야 합니다. 첫 가공은 보수적인 조건과 회사 승인 절차에 따라 진행하세요.

세라믹 인서트가 코너에서만 깨지는 이유는 무엇인가요?

코너에 잔재가 몰리거나 공구 방향이 급격히 바뀌어 순간 절입량과 충격이 커지는 경우가 많습니다. Corner Cleanup, 진입 동작, Blank 형상, 공작물 고정과 공구 돌출량을 순서대로 확인합니다.

Rough Turn Adaptive로 정삭까지 할 수 있나요?

주된 목적은 황삭의 소재 제거와 부하 분배입니다. 최종 공차, 표면거칠기와 코너 형상은 별도의 정삭 Operation과 검사 기준으로 관리하는 편이 안전합니다.
