UG NX 도면(Drafting) 작성 시트·뷰·단면·치수·주석·조립도까지

Assy 어셈블리 조립부터 먼저 잡을까 하다가, 현업에서 바로 손에 붙는 건 결국 UG NX 도면(Drafting)이라 판단해 도면 쪽을 먼저 정리해봅니다. 2D CAD(Autodesk 계열 포함)는 여전히 빠르고 직관적이며, 신입 투입도 쉽습니다. 다만 3D CAD 기반 제조 현장에서는 3D 모델과 도면의 연결성 때문에 NX Drafting을 제대로 써두면 수정·검증·배포에서 시간 차이가 크게 납니다.

UG NX 도면(Drafting)은 ① 시트와 투상법 설정 → ② Base·Projected View 배치 → ③ Section View로 내부 형상 표시 → ④ 치수·주석 기입 → ⑤ 뷰 업데이트 후 PDF·인쇄 검증 순서로 진행하면 처음 만드는 도면도 빠뜨릴 부분이 줄어듭니다. 이미 3D 모델이 있다면 모델을 연 상태에서 Drafting으로 전환하고, 시트 크기와 투상법부터 확인하세요.

적용 대상: UG NX/NX 12부터 최근 Designcenter NX 계열의 일반적인 Drafting 개념입니다. 화면 예시는 2021년에 업로드된 자료로, 촬영 당시 NX 세부 릴리스는 확인되지 않았습니다. NX 2606·회사 Role·Teamcenter 환경에서는 메뉴명과 화면 배치가 다를 수 있으므로 명령 검색(Command Finder)으로 영문 기능명을 확인하세요. 도면 치수와 PDF 출력물은 자동 생성만으로 정확성이 보증되지 않습니다.

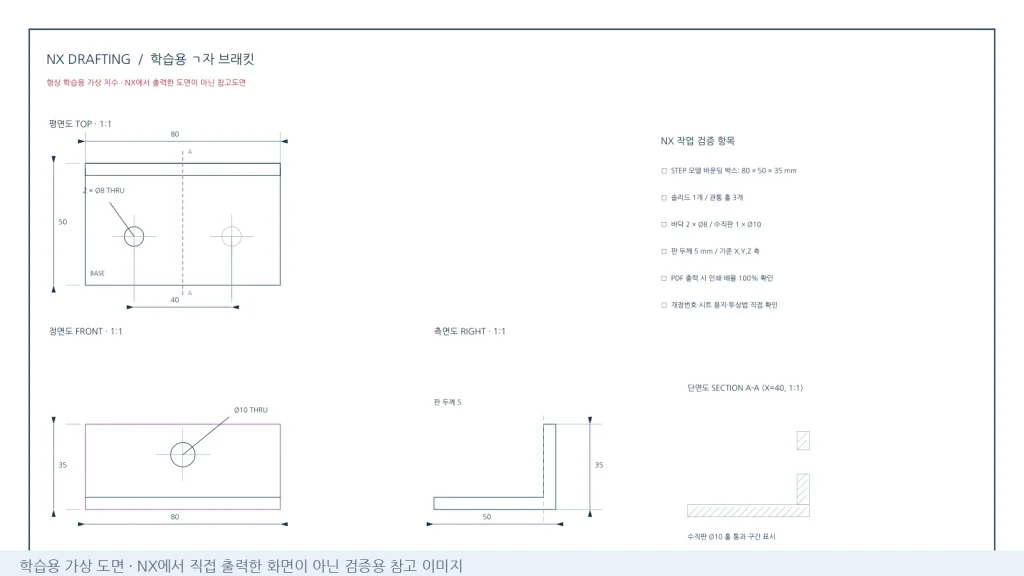

학습용 브래킷 하나로 도면 작성부터 출력까지 확인

처음에는 복잡한 조립체 대신 작은 ㄱ자 브래킷(L bracket) 하나로 연습하는 편이 좋습니다.

아래 수치는 실제 제품의 제작 사양이 아닌 학습용 가상 모델입니다.

예제 STEP 모델을 NX로 불러온 다음 모델 단위를 확인하고 Drafting 시트를 만들어 봅니다.

예제 입력 조건	학습용 값	도면에서 검증할 것
외형	가로 80 × 깊이 50 × 전체 높이 35 mm	정면·평면·측면 외형선 일치
판 두께	수평·수직 판 각 5 mm	단면으로 두께와 형상 연결 확인
바닥 관통 홀	Ø8, 2개 / X=20·60, Y=20 mm	홀 중심 좌표와 지름 표기
수직판 홀	Ø10, 1개 / X=40, 중심 높이 Z=22.5 mm	투영·단면·중심선의 일치
시트·축척	A3 가로 / 예제 뷰 1:1(가능한 경우)	인쇄 시 크기·투상법 확인

시작 파일: NX_Drafting_학습용_브래킷.step (실제 3D 교환용 STEP 모델).

목표 결과: 정면·평면·측면, A–A 단면, 핵심 홀 치수, 표제란을 갖춘 도면 PDF. 이 글과 함께 제공하는 NX_Drafting_학습용_브래킷_참고도면.pdf는 CAD 형상으로 별도 생성한 학습용 참고 도면이며 NX에서 직접 출력한 결과물은 아닙니다.

두 파일을 사이트에 업로드한 뒤 아래 위치에 실제 다운로드 링크를 연결할 수 있습니다.

1. STEP 파일을 NX에서 연 다음 모델 단위(mm)·솔리드 개수(1개)·관통 홀 3개가 예상대로인지 확인합니다.
2. Drafting에서 A3 가로 시트를 만들고 사내 규정의 제1각법/제3각법을 선택합니다.
3. Base View를 기준으로 Projected View를 배치하고, 두께나 홀을 설명하는 Section View를 추가합니다.
4. 외형 치수·홀 지름·중심간 거리만 먼저 배치하고 중복 치수는 제거합니다. 실제 생산 공차는 예제 수치를 그대로 사용하지 않습니다.
5. 모델의 임의 형상을 변경한 테스트 사본으로 도면 업데이트 동작을 확인한 후 원래 형상으로 되돌려 저장합니다.
6. PDF·인쇄 미리보기를 열어 모델의 외형 80 mm가 1:1 출력 기준으로 80 mm인지, 잘림·글자 깨짐·홀 누락이 없는지 확인합니다.

NX에서 STEP을 열었다고 해서 도면 치수까지 자동 완성되는 것은 아닙니다. 형상만 가져온 모델에서는 치수의 의미·공차·데이텀·가공 지시를 설계자가 검토해야 합니다. 저라면 치수를 전부 채우기 전에 먼저 기준 뷰 방향과 투상법부터 맞추겠습니다.

UG NX 도면 2D CAD Drafting 기능 가이드북

그리고 가격 또한 3D CAD에 비해 저렴한 부분 한 장점이 있습니다.

그렇다면 우리는 왜 3D CAD에서 제공하는 2D CAD를 사용해야 할까?

3D CAD NX 도면 작성 장점

결론부터 말하면 실수 확률이 줄고, 수정이 생겼을 때 관련 뷰를 갱신할 수 있습니다. NX 도면은 3D 모델을 기반으로 뷰를 만들기 때문에 각 투영 뷰의 형상 불일치를 줄이는 데 도움이 됩니다. 다만 치수·주석의 완전성과 제조 기준은 별도 검토가 필요합니다.

2D 단독 도면은 Top/Side/Front를 각자 그리다 보니, 대칭 형상이나 숨은 형상에서 표현 누락이 자주 생깁니다. 반대로 NX Drafting은 모델 기반으로 각 뷰를 생성하니, 복잡한 형상도 한 번 정리된 모델만 있으면 도면 형상 일관성을 유지하기 쉽습니다.

그리고 수정이 들어왔을 때가 핵심입니다. 2D는 뷰마다 손으로 다시 맞춰야 하지만, NX는 모델이 바뀌면 도면이 업데이트 대상이 되고, 필요한 경우 일괄 업데이트로 한 번에 정리됩니다. 결국 시간, 검증, 데이터 관리에서 차이가 납니다.

UG NX 2D 도면 종류

도면을 관리할 때 먼저 구분할 것은 3D 모델과 시트를 같은 .prt에서 관리하는지, 아니면 별도 도면 .prt에서 원본 3D 모델을 참조하는지입니다. 예전 교육 자료에서 Master/Non-Master라는 용어가 나오지만 메뉴 시작 순서와 1:1로 대응시키면 오해가 생길 수 있습니다.

팀센터(Managed Mode)로 운영하는 조직일수록 이 구분이 더 중요해집니다.

Master Model 기반 도면

새 Drawing 파일과 모델 파일을 분리해 관리하는 환경에서는 NX의 File → New → Drawing 계열 템플릿으로 도면 파일을 만들고 기존 3D 모델을 참조하는 방식을 사용할 수 있습니다. 메뉴 구성은 버전·환경에 따라 다르므로, 실제 생성된 파일과 모델 참조 구조를 확인하는 것이 중요합니다.

Master Model 개념의 핵심은 원본 3D 모델을 기준 데이터로 유지하고 도면 등 후속 데이터가 이를 참조하도록 하는 데 있습니다. 단순히 새 파일에서 Drawing 탭을 먼저 눌렀다는 이유만으로 구조가 결정되는 것은 아닙니다.

모델과 같은 파일에서 작성하는 도면

모델 파트(.prt)를 열어 Application → Drafting 또는 해당 버전의 Drafting 전환 기능으로 시트를 추가하면 모델과 도면이 같은 파트에 저장되는 구성을 만들 수 있습니다. 이 방식은 단일 부품 관리에 편리하지만, 승인·개정 관리를 분리해야 하는 조직에서는 사내 데이터 구조를 먼저 확인해야 합니다.

그렇다면 이렇게 두 가지로 작성함에 있어서 차이점은 무엇일까요?

Master, Non Master 도면 차이점

판별 기준은 명칭보다 파일 구조입니다. 같은 파트에 모델과 Drawing Sheet가 함께 들어 있는지, 별도 도면 파트가 원본 모델 컴포넌트·참조를 갖는지 확인하세요.

별도 도면 파일이 원본 모델을 참조하는 Master Model 구성은 모델과 도면의 릴리스·승인을 분리하는 업무에 유리할 수 있습니다. 참조 모델의 개정이 달라지거나 링크가 끊어지면 뷰 업데이트가 예상대로 되지 않을 수 있으므로 파일 의존성과 Teamcenter Item Revision을 함께 점검해야 합니다.

디스플레이 설명

1. 도면의 시트 경계
2. 도면 안에 있는 각각의 뷰의 경계로 Border Line라고 함
3. Drafting 도구 모음
4. 도면 작성 뷰 탭(Tab)
5. 도면 시트 이름

도면 기능별 도구 모음

도면 레이아웃과 뷰 배치의 출발점이 되는 도구 모음입니다. 프로젝트 뷰, 디테일 뷰, 단일 세션 뷰 등 “도면 뼈대”를 잡는 기능들이 여기서 출발합니다.

생성된 뷰에 대해 치수, 공차, 기준 치수 등을 붙일 때 사용하는 영역입니다. 도면 품질은 결국 “치수 기입의 일관성”에서 갈리니, 자주 쓰는 옵션을 여기서 익혀두면 확실히 편합니다.

참고 : UG NX 도면 치수 수정 강제 변경방법 – Edit Text

완성된 도면에 주석, 타깃 데이텀, 해치, Part Bom List 등을 넣는 영역입니다. 2D CAD에서 별도 표기하던 것들을 NX에서는 모델과 연동해 붙일 수 있어, 수정에도 강한 도면이 됩니다.

최종 출력 전, 표현을 손보거나 일부 편집이 필요할 때 사용하는 영역입니다. 다만 NX 도면은 3D 종속이 강하니, “수정으로 덮기”보다 뷰 스타일/표현 옵션으로 정리하는 쪽이 결과가 깔끔합니다.

도면 업데이트 및 네비게이트 사용

Drawing Navigator의 Tree, 뷰 업데이트 표시를 이해해두면 도면 작업이 훨씬 편해집니다. 특히 모델 수정이 들어왔을 때 “어디가 바뀌었는지”를 찾는 시간이 줄어듭니다.

단축키 활용과 함께, 모델 수정 후에도 도면이 모델과 연관된 상태로 유지되며 뷰 업데이트가 가능한 점은 NX Drafting의 핵심 장점입니다.

도면 트리 Drawing Tree

파트의 도면 시트, 뷰, 단면 선 등을 계층 트리로 표시합니다.

마우스 오른쪽 버튼 메뉴를 활용하면 도면 작업을 빠르게 이어갈 수 있습니다. 뷰 스타일, 업데이트, 시트 편집 같은 기능은 여기서 바로 여는 습관이 효율이 좋습니다.

도면 뷰 업데이트

도면이 수정되거나 업데이트가 필요하면 해당 뷰에 시계 모양이 표시됩니다.

모델이나 표시 설정이 바뀌면 Drawing Navigator의 시계 아이콘 또는 Out of Date 상태를 확인합니다. 최신 Siemens 안내에서는 시계 아이콘을 더블클릭해 업데이트하는 방식을 설명하며, 사용하는 버전에 따라 Update Views 명령으로 시트 또는 뷰를 갱신할 수도 있습니다. 갱신 후 시계 표시가 사라졌는지, 치수 연결이 유지되는지까지 확인하세요.

NX 도면 뷰 업데이트 지연 경우

1. 모델링이 변경된 경우
2. 단면 선이 수정된 경우
3. 뷰 스타일이 변경된 경우
4. 부품 표시 상태 또는 참조 모델이 바뀐 경우

도면 작업 중에는 “업데이트 표시”를 자주 확인하면서 진행하는 편이 안전합니다. 업데이트를 미뤄둔 채 치수/주석을 많이 붙이면, 나중에 뷰가 바뀌면서 정렬이 흐트러져 손이 더 갑니다.

UG NX 도면 시트 Sheet 작성하기

NX CAD에서 도면 작업은 시트 ^{Sheet 생성}에서 시작합니다.

시트는 여러 장 생성할 수 있고, 이미 만든 시트의 크기 변경/삭제도 가능합니다.

도면 모드로 들어가려면 Drafting으로 전환합니다.

NX 도면 단축키 : Ctrl + Shift + D

NX 도면시트 생성하기

도면 시트 생성은 보통 아래 3가지 중 하나로 시작합니다.

1. Use Template : NX의 기본 템플릿이 적용된 시트로 작업합니다.
2. Standard Size : 시트에 템플릿이 없는 무지 상태에서 시작합니다.
3. Custom Size : 사용자가 치수를 지정한 시트를 사용합니다.
   • 참고 : UG NX 도면 템플릿 저장 설정변경 방법

도면 시트 생성 시 밀리미터(mm) / 인치(Inch) 단위를 선택할 수 있고, 도면 투상은 1각법 / 3각법 설정이 가능합니다. 팀 표준이 있는 조직은 템플릿에 박아두는 게 가장 깔끔합니다.

참고 : 1각법 3각법 투상도 차이점 및 기호 표기방법

NX CAD PRT 단위변경 CM MM IN 변환방법

시트 편집하기

Sheet 편집 기능은 Tree에서 단축 실행이 가능합니다. 도구막대 찾는 시간보다, 여기서 바로 여는 편이 확실히 빠릅니다.

1. 시트 오픈 : 파트 내비게이터에서 시트를 더블클릭합니다.
2. 시트 수정 : 편집하고자 하는 시트를 선택 마우스 우클릭 후 Edit Sheet
3. 시트 삭제 : 삭제하고자 하는 시트를 선택 마우스 우 클릭 후 Delete

시트 생성 시 여러 타입으로 만들 수 있고, 템플릿을 붙여 시트를 만드는 방식이 현업에서 가장 안정적입니다.

도면 Template 위치를 찾을 때는 설치 경로만 추측하지 말고 UGII_TEMPLATE_DIR 등 실제 NX 환경설정을 확인합니다. 회사 공용 템플릿이나 PAX 등록 방법은 NX 도면 템플릿·PAX 설정 방법에서 별도로 확인할 수 있습니다.

설치 폴더와 회사별 UGII_TEMPLATE_DIR 설정에 따라 위치가 다릅니다.

Open Sheet, Edit Sheet 등 시트 관련 기능은 “툴바를 찾아다니기”보다 트리 기반으로 처리하는 습관을 들이면 속도가 확 올라갑니다.

참고 : UG NX 2D CAD 도면 템플릿 작성 및 설정방법

도면 뷰 생성

NX 도면에서 뷰 생성은 “한 번만 제대로 잡아두면” 그 뒤 치수/주석이 훨씬 편해집니다. 가장 많이 쓰는 조합은 Base + Projected이며, 디테일/단면은 필요 부위만 추가하는 편이 도면이 깔끔합니다.

• Base 뷰로 기준 뷰를 생성합니다.
• 기준 뷰에서 Projected(투영), Detail(상세) 등 자식 뷰를 파생할 수 있습니다.
• 여러 표준 뷰를 동시에 배치할 수도 있습니다.

Base View

Base(기준) 뷰는 파트에 저장된 표준 뷰 또는 사용자 정의 뷰를 시트에 올리는 기능입니다. 도면 전체 레이아웃이 여기서 결정되는 경우가 많습니다.

Projected View

Projected View는 부모 뷰를 기준으로 커서를 움직이면 직교/보조 정렬을 자동으로 잡아 투영 뷰를 생성합니다. 정렬을 잘 써두면 도면이 보기 좋게 떨어집니다.

Detail View

본 뷰에서 작게 보이거나 치수/공차가 겹치는 부위를 확대해 별도로 표현합니다. 가공 기준이 빡빡한 영역은 디테일 뷰로 분리해주는 편이 실무에서 훨씬 안전합니다.

Standard View

한 번에 여러 뷰를 정렬된 레이아웃으로 배치할 수 있어 속도는 빠릅니다. 대신 뷰별 세밀한 세팅이 필요한 경우에는 Base/Projected 조합이 더 유연합니다.

• Base View와 Projected View가 가장 기본이며, 나머지 뷰는 대부분 부모 뷰에 연결됩니다.
• Detail View는 부모 뷰에 종속되며, 경계 형상을 여러 방식으로 표현할 수 있습니다.

세션 뷰 Section 단면

NX 도면에서 단면 뷰는 “표현력” 자체가 2D CAD 대비 강합니다. 특히 ^{단면뷰 생성}을 잘 쓰면 복잡한 내부 형상도 깔끔하게 정리됩니다.

단순 단면, 계단 단면 뿐 아니라 원뿔 형 회전체, 상하좌우 대칭 형상에서는 ^{반 단면 뷰}, ^{회전 단면 뷰}가 도면 가독성을 확 끌어올립니다.

Section View 단면 뷰

단일 절단 세그먼트로 통과하는 단순 단면 뷰, 다중 절단 세그먼트로 구성되는 계단 단면 뷰를 생성합니다.

1. 단순 단면뷰
2. 계단형 단면뷰

Half Section View 절반 단면 뷰

파트의 절반은 단면화된 뷰로, 나머지 절반은 외형 그대로 표시합니다. 대칭 구조에서 도면이 가장 깔끔하게 떨어지는 방식 중 하나입니다.

Revolved Section View 회전 단면 뷰

공통 축을 기준으로 회전된 단면을 표시하는 기능이며, 복잡한 절단면을 자연스럽게 정리할 때 유용합니다.

• 복잡한 단면 표현이 3D 기반으로 자동화되기 때문에, 단면 뷰 생성 후 절단 세그먼트를 편집하는 기능은 실무에서 자주 쓰입니다.

Break out Section View 부분 단면 뷰

외부 일부를 제거해 내부만 보여주는 기능입니다. 스케치 곡선/기본 곡선으로 닫힌 경계를 만든 뒤 그 영역만 파서 보여줍니다.

Break out Section 뷰 작업 시 단면으로 표현하고 싶은 영역을 미리 스케치하는 작업을 꼭 기억합니다.

Broken View 긴 형상 생략·축약

너무 긴 파이프/바 같은 부품에서 형상 변화가 없는 구간을 축약해 표현할 때 씁니다. 시트 공간을 확보하는 데 매우 효과적입니다.

• Broken View를 적용해도 치수는 실제 길이 기준으로 표기됩니다.

Edit View 뷰 수정

뷰 스타일/환경 설정, 뷰 경계, 커브 표현 등 도면 “표현”을 만지는 기능들입니다. NX는 3D 종속이 강해서 AutoCAD처럼 막 지우고 그리는 느낌과는 다릅니다. 대신 옵션을 잘 써두면 정돈된 도면을 유지하기 쉽습니다.

• 생성된 뷰 스타일 변경 및 환경 설정
• 뷰 경계 영역 편집
• 뷰 커브 표현(선종/숨은선/표현 강도 등) 수정

View Style/ Preference 뷰 스타일 수정하기

수정하고자 하는 뷰를 선택 후 우클릭 -> Style로 들어가면 해당 뷰에만 적용되는 옵션을 손볼 수 있습니다.

또한 ^{Preference -> View}에서 “기본값”을 잡아두고, 개별 뷰에서 필요한 것만 덮어쓰는 방식이 가장 안정적입니다.

View Boundary 뷰 경계 영역 수정

View Boundary를 쓰면 뷰에서 필요한 영역만 깔끔하게 남길 수 있습니다. 도면이 복잡해질수록 이 기능 하나로 “보기 좋은 도면”이 됩니다.

Manual Rectangle 선택 후 도면에서 드래그하면, 표시된 영역만 NX 도면에 남습니다.

View Dependent Edit 뷰 커브 수정

뷰 커브 삭제, 선종 변경, 라인 분할 후 타입 변경 등 “도면 표현을 실무 스타일로 다듬는” 기능들이 들어있습니다.

1. 원하는 뷰를 선택 후 View Dependent Edit 선택합니다.
2. Add Edits에서는 기존에 있는 선이나 면등의 색상이나 속성을 변경할 수 있습니다.
3. Delete Edits는 해당 뷰에 적용한 종속 편집을 제거하는 작업에 사용합니다. 원본 솔리드 형상을 직접 삭제하는 기능과는 구분하세요.
4. Convert Dependency는 뷰 내 객체와 원본 모델 사이의 종속성을 다루는 기능입니다. 단순히 3D 모델을 2D로, 2D 도면을 3D 모델로 상호 변환하는 명령으로 이해해서는 안 됩니다. 사용 전 원본 파트 사본을 만들고 해당 버전의 옵션을 확인하세요.

View Dependent Edit을 쓰면 숨은선 처리(표시/미표시), 숨은선 선종을 실선으로 바꾸는 등 현장 스타일에 맞춘 표현 조정이 가능합니다.

이미 생성된 뷰의 스타일을 바꾸는 방법과, 뷰 만들기 전에 Preference로 기본값을 정리하는 방법 둘 다 익혀두면 “나중에 다시 손보는 시간”이 줄어듭니다.

그리고 뷰 커브 편집이 AutoCAD처럼 쉽지 않은 이유는, 도면이 3D 형상에 종속된 상태로 표현되기 때문입니다. 대신 표현 옵션으로 정리하는 쪽이 결과가 깔끔합니다.

UG NX 도면 치수기입

Linear Dimension 직선 치수

직선 구간 치수는 대부분 Inferred로 충분히 커버됩니다. Inferred로 자연스럽게 안 잡히는 것만 수동 옵션을 선택해서 붙이면 됩니다.

수평/수직/각도 등 수동 측정도 가능하고, Inferred를 쓰면 선택한 요소와 드래그 방향에 맞춰 치수 타입을 자동 추정합니다.

다만 Chamfer는 자동 추정이 애매한 경우가 있어 수동 측정이 필요한 케이스가 많습니다.

Radial Dimension 곡선 치수

Inferred Dimension(추론 치수)은 선택한 형상과 배치 방향을 바탕으로 치수 유형을 판단하는 기능입니다. 모델 속성이나 제조 공차를 무조건 가져오는 기능은 아니므로, 원통·홀의 지름은 표시된 실제 값을 확인하고 지름·반경·홀 표기 전용 명령을 상황에 맞게 선택합니다.

1. Inferred로 표현이 안 되는 케이스만 수동 옵션으로 선택합니다.
2. 3D모델에서 치수 및 각도를 측정하기 위한 디멘젼 기능과 3차원상에서 도면을 내릴 수 있는 PMI 기능도 있습니다.

Inferred로 아래 항목들이 자연스럽게 정리됩니다.

1. Cylindrical : 원통형 치수
2. Hole Dimension : 구멍 치수
3. Diameter Dimension : 직경 치수
4. Radius Dimension : 반경 치수
5. Radius to Center : 중심 반경
6. Folded Radius : 꺾인 반경 치수
7. Thickness Dimension : 두께 치수
8. Arc Length Dimension : 원호 길이

직선 치수 생성 시 거리 4가지 측정방법

1. 한 개 라인 선택
2. 라인과 라인 선택
3. 라인과 포인트 선택
4. 포인트와 포인트 선택

곡선 치수 생성 시 치수 측정방법

1. Circle 선택, Arc 선택
2. Inferred 치수는 선택된 라인타입과 드래그 방향에 따라 여러 타입의 치수가 생성됩니다.

etc Dimension 기타 치수 측정

연속 치수 작업을 빠르게 하고 싶다면 체인/기준선 치수로 정리하는 편이 좋습니다. “치수 개수”가 많을수록 이 기능이 확실히 빛납니다.

1. 수평/수직 치수에서 체인 치수 및 기준선 치수 작업이 가능합니다.
2. 금형 기준 원점으로부터 좌표를 표시하는 치수 작업이 가능합니다.

체인 치수 기준선 치수 생성 기능

하나의 기준점을 잡고 연속 치수를 뽑을 수 있어, 도면이 단정해지고 작업 속도도 빨라집니다.

1. 수평으로 연속적인 치수 측정이 가능합니다.
2. 수직으로 연속적인 치수 측정이 가능합니다.
3. 수평 기준선으로 연속적인 치수 측정이 가능합니다.
4. 수직 기준선으로 연속적인 치수 측정이 가능합니다.

Ordinate Dimension 좌표 치수 생성

좌표 원점을 기준으로 수평/수직 방향 치수를 뽑을 수 있습니다. 특히 홀 패턴이나 반복 가공이 많은 도면에서 강력합니다.

• 좌표 치수는 수평/수직을 한 번에 섞기보다, 한 방향씩 정리하고 넘어가는 편이 보기 좋습니다.

Center Line 센터라인

뷰 생성 후 중심선은 도면 품질을 좌우합니다. NX는 ^{중심선 자동 생성}도 가능하고 수동 생성도 가능합니다. 곡선 형상에서도 중심선 생성이 가능합니다.

Automatic centerline/ Center Mark 중심선 자동생성

^{View Style 옵션}의 General Tap에서 ^Centerline 체크하면 뷰 생성 시 자동으로 중심선이 생성됩니다.

정원(원형)의 경우 ^{Cneter Mark}로 중심 표기를 추가할 수 있습니다.

Bolt Circle/ Circular Centerline 볼트 및 원형 중심선

점/원호를 이용해 전체 또는 일부 볼트 패턴, 원 및 원형 중심선을 생성합니다.

2D, 3D Centerline

1. 곡선 또는 제어 점을 사용하여 2D 중심선을 생성
2. 스웹 면 또는 해석 면에 3D 중심선을 생성

중심선 작업 추천 방법

1. 뷰 환경 세팅에서 중심선 자동 생성 옵션 체크를 해제한 상태로 뷰 생성
2. 각 뷰마다 뷰 스타일을 필요한 수준으로 조정
3. 자동 센터라인으로 기본 중심선 생성
4. 손봐야 할 중심선만 수동으로 추가/정리

Annotation 주석 추가

노트, 형상공차, 데이텀 등 주석은 NX가 강한 영역입니다. 주석을 뷰/치수와 연관성 있게 붙일 수 있어, 모델이 바뀌어도 “살아있는 도면”이 됩니다.

Note 노트 작성

노트 기능으로 레이블/메모를 생성할 수 있습니다. 현업에서는 표준 노트를 저장해두고 재사용하는 방식이 가장 편합니다.

Feature Control Frame/ Datum Feature Symbol

도면에 ^형상공차와 ^데이텀을 추가할 수 있습니다.

형상공차와 함께 ^{데이텀 심볼}을 조합해 넣으면, 검사/가공 기준이 도면에서 더 명확해집니다.

• 자주 쓰는 노트는 텍스트로 저장해 재사용할 수 있고, 자동 정렬이 걸릴 때는 ^{Alt 키를 누른 채로 이동}하면 자동 정렬이 풀립니다.

 Symbol 심벌 작업

NX 기본 심벌은 치수/데이텀의 보조 역할로도 많이 쓰입니다. 해칭, 영역 채우기, 타겟 포인트 등은 도면 전달력을 올려줍니다.

Target Point / Intersection Symbol 타겟 포인트 교차 심볼

ANSI 표준 타겟 점 심볼을 생성하고, 코너 치수 보조선 역할을 하는 교차 심볼을 생성합니다.

• 선택된 곡선과 연관되어 위치가 바뀌면 심볼도 자동으로 따라갑니다.

Crosshatch/ Area Fill 크로스 해치 및 영역 채우기

지정한 패턴과 영역에 해칭/솔리드 채우기를 적용합니다. 기본 샘플만으로도 대부분 도면 표현은 충분히 정리됩니다.

• 닫힌 루프 곡선 또는 면을 단일 선택해 해칭 경계를 정의합니다.

커스텀 심벌은 조직 표준과 연계되는 경우가 많아, 별도 주제로 묶어 정리해두는 편이 좋습니다.

Edit View 뷰 수정

조립도는 부품 수가 늘어날수록 뷰가 복잡해지고, 결국 “보여줄 것만 보여주는” 정리가 필요합니다. 아래 기능 두 개만 익혀도 조립도 품질이 눈에 띄게 좋아집니다.

Hide / Show Component in View

뷰에서 부품을 숨기거나 보이게 하는 기능입니다.

^{Edit -> View ->Hide / Show Component in View} 선택합니다.

참고 : UG NX 모델링 컴포넌트 숨기기 Hide Components in view

3D모델링 및 2D 도면상태 모두 활용 가능합니다.

숨기거나 보일 컴포넌트를 선택한 뒤, 적용할 뷰를 선택하면 됩니다. 조립도에서 “핵심 부품만 강조”할 때 가장 많이 씁니다.

Section in View 뷰 부품 단면화

단면 뷰에서 어셈블리 컴포넌트 또는 솔리드를 편집해 단면화/비단면화 처리가 가능합니다. 부품별로 단면 표현을 제어해 도면이 훨씬 읽기 쉬워집니다.

1. Hide를 적용한 컴포넌트만 Show Component가 적용됩니다.
2. 숨기고 싶은 컴포넌트는 다른 뷰 및 파트 네비게이터에서 선택 가능합니다.
3. 단면 표현을 하지 않을 부품들은 미리 파트 속성 값으로 기준을 잡아두면 관리가 편합니다.

참고 : UG NX 어셈블리 조립 분해뷰 도면작성 강좌

Annotation 조립도 작성

조립도는 파트 리스트(BOM)와 부품번호(Balloon)가 반입니다. NX는 어셈블리 탐색기 기반으로 파트 리스트를 생성하고, 뷰에 부품번호를 자동으로 배치할 수 있어 작업 시간이 크게 줄어듭니다.

Part List 파트리스트

어셈블리 탐색기에 나열된 컴포넌트에서 파생되므로, 조립 BOM을 빠르게 만들 수 있습니다.

파트 리스트 생성 후 레벨(Levels) 수정도 가능합니다. 상위/하위 구조를 어떻게 보여줄지에 따라 도면 전달력이 달라집니다.

참고 : UG NX – Part Bom List – 파트리스트 엑셀 내보내기

Auto Balloon/ Callouts Group 파트 부품 번호 작성

도면 내 하나 이상의 뷰에 파트 리스트 기반 부품번호를 추가하고, 콜아웃 스타일도 바꿀 수 있습니다. 조립도에서 가장 체감이 큰 기능입니다.

Identification_Symbol 부품번호 작성하기

• 식별 심볼을 생성하고 편집 가능.
• 독립 심볼로 생성 됨.

Annotation은 어셈블리와 연관성을 가지면서 파트 리스트와 부품번호를 자동으로 생성할 수 있어, 2D CAD에서 따라가기 어려운 영역입니다. 조립도에서 이 차이가 누적되면 시간이 꽤 벌어집니다.

참고 : UG NX 도면 템플릿 저장 추가방법 – 오토캐드 DWG DXF

UG NX 도면을 더 빨리 “완성품”처럼 만드는 디테일

NX Drafting을 쓰다 보면 “도면은 다 만들었는데 뭔가 지저분한 느낌”이 남는 순간이 있습니다.

이건 기능 부족이 아니라, 표현 규칙을 미리 정리하지 않아서 생기는 경우가 많습니다. 아래 항목은 작업자마다 체감이 크게 갈리는 부분이라, 한 번 잡아두면 도면이 바로 단정해집니다.

뷰를 만들기 전에 꼭 봐야 하는 3가지

• 뷰 스케일을 먼저 결정하고 들어가기: 도면에서 스케일이 흔들리면 치수 배치가 곧 무너집니다.
• 숨은선(Hidden line) 표현 기준 통일: “보이는 것만 보여준다”가 기본이지만, 가공/검사에서 필요한 선은 남겨야 합니다.
• 중심선 자동 생성은 케이스별로: 자동이 편하지만, 조립도나 반복 홀에서는 과해져서 오히려 읽기 힘들어질 때가 있습니다.

도면 업데이트에서 실수 줄이는 습관

모델이 바뀌면 NX는 업데이트 표시를 띄워줍니다. 문제는 업데이트 전에 치수/주석을 계속 붙이다가,

나중에 업데이트하면서 정렬이 깨지고 “도면이 흔들리는” 경우입니다. 경험상 업데이트 표시가 보이면 잠깐 멈추고 먼저 반영하는 편이 최종 시간이 더 적게 듭니다.

조립도에서 가장 흔한 난관

조립도는 “기능을 아는 것”보다 “보여줄 것만 남기는 것”이 더 중요합니다. Hide/Show와 Section in View로 핵심 부품만 남기고, 부품번호는 Auto Balloon로 배치한 뒤 필요하면 수동으로 조금만 정리하면 도면이 훨씬 설득력 있게 바뀝니다.

NX Drafting PDF 저장·인쇄 전 검증 방법

도면 기능을 익혔다면 마지막에는 화면에서 정상으로 보이는 도면이 실제 출력물에서도 같은지 확인해야 합니다. 특히 A3 시트를 A4로 자동 축소해서 출력하면 도면에 적힌 1:1 축척과 실제 종이상의 길이가 달라질 수 있습니다.

1. 도면을 업데이트하고 개정정보를 확인

1. Drawing Navigator에서 시계/Out of Date 표시가 없는지 확인합니다. 시계 아이콘이 남았다면 Update Views 등 해당 버전의 갱신 기능을 사용합니다.
2. 표제란(Title Block)의 품번·작성자·날짜·도면 번호·Revision이 모델 및 문서 관리 데이터와 일치하는지 확인합니다.
3. 단면선 방향과 A–A 표기, 투영법 기호, 형상 변경으로 끊어진 치수 연결을 확인합니다.

2. PDF 내보내기 또는 인쇄

환경에 따라 File → Export → PDF 계열의 내보내기 명령 또는 인쇄·플롯 기능을 사용합니다. NX 릴리스·라이선스·회사 출력 설정에 따라 메뉴와 선택 항목이 달라질 수 있으므로, 현재 사용 중인 NX의 PDF Export·Print 명령에서 대상 Sheet, 용지, 배율, 선 굵기, 글꼴 옵션을 먼저 확인하세요. PDF 저장 후에는 NX 바깥의 PDF 뷰어에서 다시 엽니다.

검증 항목	확인 방법	실패할 때 우선 확인
Sheet/방향	A3 가로·여백·표제란 잘림 여부	출력 대상 시트와 용지 방향
축척	100% 실제 크기로 인쇄한 기준 80 mm 길이 확인	맞춤 인쇄·자동 축소 해제 여부
투상·단면	정면/상면/측면 관계, A–A 방향과 절단 위치	1각법·3각법, 부모 뷰와 단면선
치수·공차	Ø8·Ø10, 두께 5 mm, 중심간 거리, 누락 검사	뷰 업데이트 후 치수 연결, 중복/수동 덮어쓰기
출력 품질	선 굵기·숨은선·글꼴·한글 깨짐·기호 표현	PDF 폰트, 레이어·선종·Plot 설정
문서 정합성	파트명·도면번호·Revision과 참조 모델 일치	Teamcenter 개정, 모델 참조, 표제란 속성

3. 브래킷 예제로 정상 결과 판정

예제 STEP에 대한 정상 결과는 솔리드 1개, 관통 홀 3개, 외형 80 × 50 × 35 mm, 판 두께 5 mm가 도면에 일관되게 나타나는 것입니다. 다만 각 뷰에 모든 수치를 반복 기입할 필요는 없습니다. 모델의 지정 기준에 따라 필요한 치수를 적절한 뷰에 분산하고, PDF에서는 실제 종이 축척과 기호 가독성을 확인합니다.

본 글에서 제공하는 참고 도면 PDF는 NX의 PDF Export 기능 테스트를 대신하지 않습니다. 반드시 본인이 실행한 NX에서 생성한 PDF를 열어 위 항목과 비교하세요. 모델 파일과 참조 PDF의 값이 다르면 모델·도면·출력 중 어느 단계에서 차이가 발생했는지 역추적할 수 있습니다.

PAX·DWG/DXF·PMI는 언제 별도 작업이 필요한가

기능	지금 글에서 확인할 핵심	전용 안내
PAX·도면 템플릿	기업 표제란·시트 규격을 반복 생성할 때	NX 템플릿·PAX 등록
DWG/DXF 교환	타사 2D CAD 납품 시 단위·선종·레이어 검증	NX ↔ AutoCAD 변환
PMI·MBD	3D 모델에 치수·데이텀·공차 의미를 담아 배포할 때	NX PMI·3D 치수 안내

참고: NX가 모델에 연관된 시트·뷰·주석을 관리하는 방식과 뷰 갱신은 Siemens 공식 Technical Drawings 가이드(2026-01-15)에서 확인할 수 있습니다. 각 기능의 적용 범위는 Siemens Xcelerator Academy의 NX 2606 Drafting 교육 항목도 참고하세요. 이 글의 메뉴·화면 검증 기준일은 2026년 10월 22일입니다.

UG NX Drafting 실무 FAQ

---
