카본 크랙과 도장 균열 구별법｜자전거 프레임·CFRP 내부 박리·수리 판단

자전거를 세차하다가 카본 프레임에 머리카락처럼 가느다란 금이 보이면 꽤 신경 쓰입니다. 낙차한 적도 없는데 헤드튜브 주변 도장에 실금이 생기거나, 페달을 밟을 때마다 BB 주변에서 이전과 다른 소리가 난다면 더 그렇습니다. 이게 단순한 도장 균열인지, 실제 카본 크랙인지부터 궁금해집니다.

카본은 알루미늄이나 철처럼 겉으로 휘어진 정도만 보고 손상을 판단하기 어려운 소재입니다.

도장층만 갈라진 것처럼 보여도 안쪽의 탄소섬유가 손상됐을 수 있고, 반대로 표면 스크래치가 깊어 보여도 실제 구조층에는 영향을 주지 않은 경우도 있습니다.

특히 자전거 프레임·핸들바·포크·시트포스트처럼 반복하중이 큰 부품뿐 아니라 자동차 카본 외장재, 드론 프레임, 항공기 복합재 구조물에서도 표면 균열, 섬유 파단, 층간 박리(Delamination)를 구분하는 일이 중요합니다. 이번에는 사진으로 확인할 수 있는 징후와 전문 검사로만 판단할 수 있는 부분을 나눠 살펴보겠습니다.

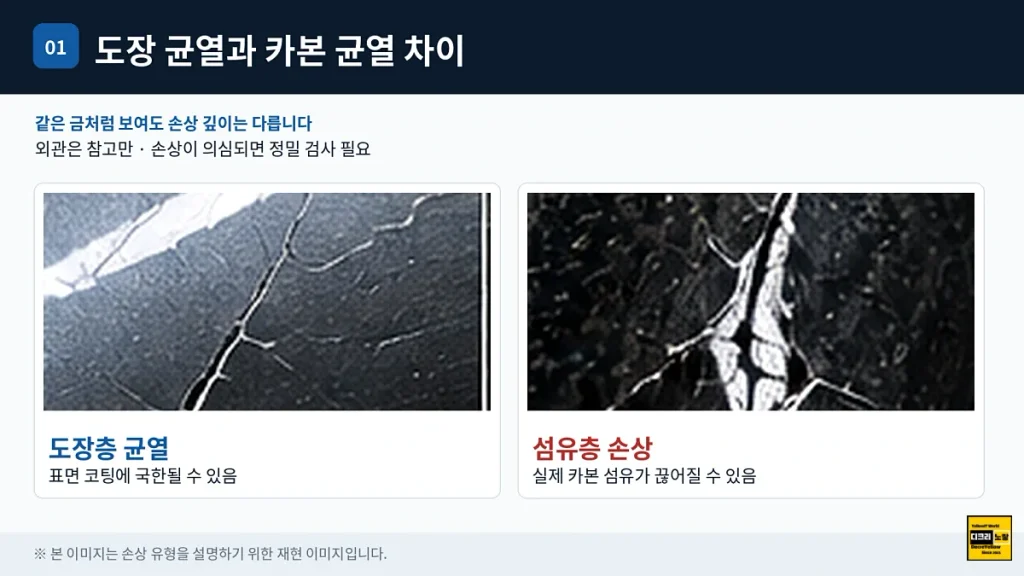

카본 크랙과 도장 균열은 어떻게 다를까?

먼저 우리가 흔히 카본이라고 부르는 소재부터 구분할 필요가 있습니다.

자전거와 자동차에 쓰이는 카본 부품의 상당수는 CFRP(Carbon Fiber Reinforced Polymer, 탄소섬유강화플라스틱)입니다. 탄소섬유만 단독으로 형태를 유지하는 것이 아니라, 섬유와 에폭시 등 수지 기지재가 결합한 복합재입니다.

카본 부품의 겉면에는 클리어코트, 페인트, 프라이머, 장식층 등이 추가될 수 있습니다.

그래서 겉에 금이 생겼다고 항상 섬유가 끊어진 것은 아니지만, 반대로 도장에만 문제가 생긴 것이라고 확정해서도 안 됩니다.

손상 종류	주요 특징	우선 대응
클리어코트 스크래치	투명 마감층의 긁힘·광택 변화	충격 이력과 깊이 확인
도장 균열	페인트·클리어층의 헤어라인 크랙	구조층까지 이어지는지 검사
수지 균열	섬유 주변의 기지재 손상	구조적 영향 평가
탄소섬유 파단	섬유가 끊어지거나 들뜬 상태	사용 중단, 전문 검사
층간 박리	복합재 적층 사이가 분리됨	전문 비파괴검사 필요
접착부 분리	서로 다른 부품의 접합부가 떨어짐	접합 구조 및 하중 평가

도장 균열과 구조적 크랙을 육안으로 확정하기 어려운 이유

가는 실금이 보이면 도장인지 구조층인지 선명하게 구분할 수 있을 것 같지만 실제로는 그렇지 않습니다.

도장 균열도 비교적 깊어 보일 수 있고, 구조층에 생긴 균열이 얇은 도장 아래 숨어 있을 수도 있기 때문입니다.

Park Tool은 프레임 균열의 첫 번째 징후로 도장 균열이 나타날 수 있다고 설명합니다. 다시 말해 도장에만 생긴 균열처럼 보인다는 이유로 구조적 손상을 배제할 수 없습니다. 균열이 관절부나 체결부에 있거나 충격을 받은 직후 나타났다면 더욱 신중하게 확인해야 합니다.

공식 참고 : Park Tool — Frame Alignment and Frame Failure

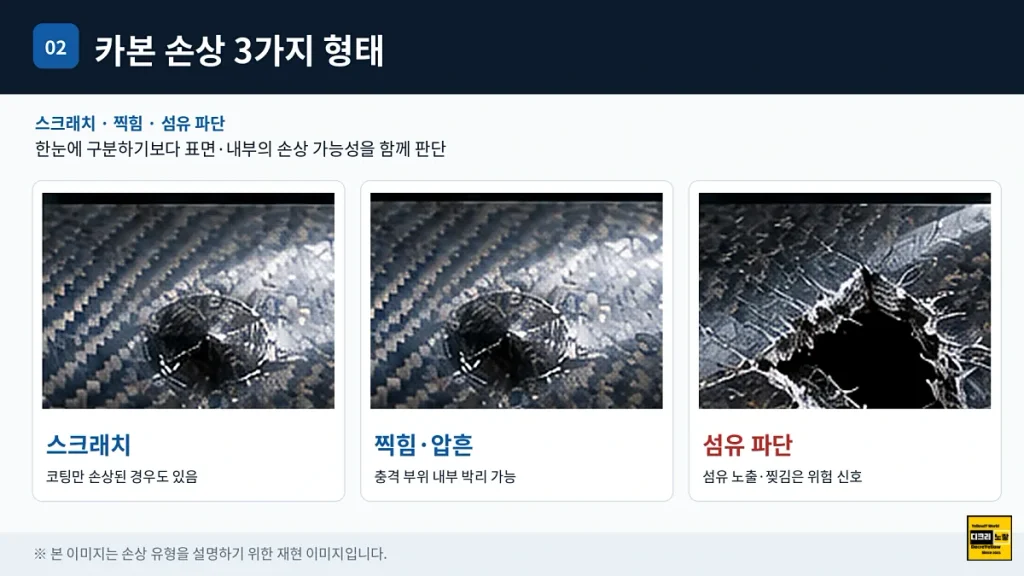

찍힘·스크래치·섬유 파단은 서로 다릅니다

카본 부품에 생기는 손상을 모두 크랙이라고 부르는 경우가 많은데, 실제로는 표면 스크래치, 국부 압흔, 수지 손상, 섬유 파단을 구분해야 합니다.

예를 들어 체인 스테이에 케이블이나 장비가 반복해서 닿아 얕은 마찰 흔적을 남긴 경우와, 낙차 당시 날카로운 물체에 찍혀 섬유층 일부가 끊어진 경우는 전혀 다릅니다. 후자는 단순하게 페인트를 다시 칠한다고 원래 강도가 돌아오지 않습니다.

또 한 가지 주의할 점은 외관이 멀쩡하다고 해서 내부 손상이 없는 것이 아니라는 사실입니다. 실제로 강한 충격은 표면 손상이 작아도 내부 박리를 일으킬 수 있습니다.

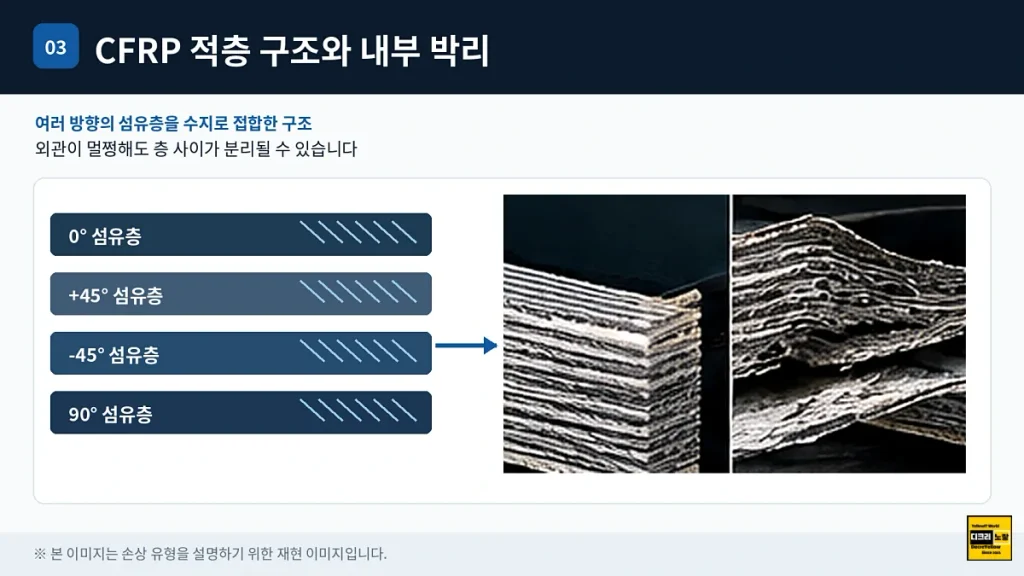

CFRP 적층 구조와 내부 박리(Delamination) 원리

카본 크랙을 제대로 이해하려면 적층 구조를 알아야 합니다. CFRP는 탄소섬유가 포함된 여러 층을 서로 다른 각도로 쌓고 수지로 결합해 원하는 형상과 하중 특성을 확보합니다.

제품에 따라 0°·±45°·90° 방향의 탄소섬유층이 사용되며, 각각 부품에 작용하는 인장·압축·전단·비틀림 하중에 대응하도록 적층 순서와 두께를 설계합니다. 실제 프레임의 적층 방향은 제조사와 모델에 따라 다릅니다.

카본 내부 박리는 왜 위험할까?

내부 박리는 적층된 층 사이가 분리되는 현상입니다.

외관이 크게 변하지 않더라도 층 사이에서 하중을 전달하는 능력이 저하될 수 있고, 굽힘이나 압축하중이 걸릴 때 국부적인 강성 및 손상 거동이 달라질 수 있습니다.

특히 자전거 프레임처럼 두께와 형상이 계속 변하는 복합재 구조물은 어느 층에서, 어느 범위까지 박리가 발생했는지가 중요합니다. 박리 면적이 작아 보여도 하중이 집중되는 위치라면 안전성 평가가 필요합니다.

수지 균열·섬유 파단·층간 박리는 동시에 발생할 수도 있습니다

낙차나 충돌 시 복합재에서는 수지 균열, 층 사이 분리, 섬유 파단이 함께 나타날 수 있습니다.

이 때문에 손상을 하나의 이름으로만 분류하기보다 외관 손상과 내부 손상을 함께 살펴봐야 합니다.

설계 단계에서는 단순히 탄소섬유의 인장강도가 높다는 이유로 충격에 강하다고 판단할 수 없습니다. 탄소섬유와 수지의 물성, 적층 방향, 접착 상태, 국부 형상, 충격 에너지까지 함께 고려해야 합니다.

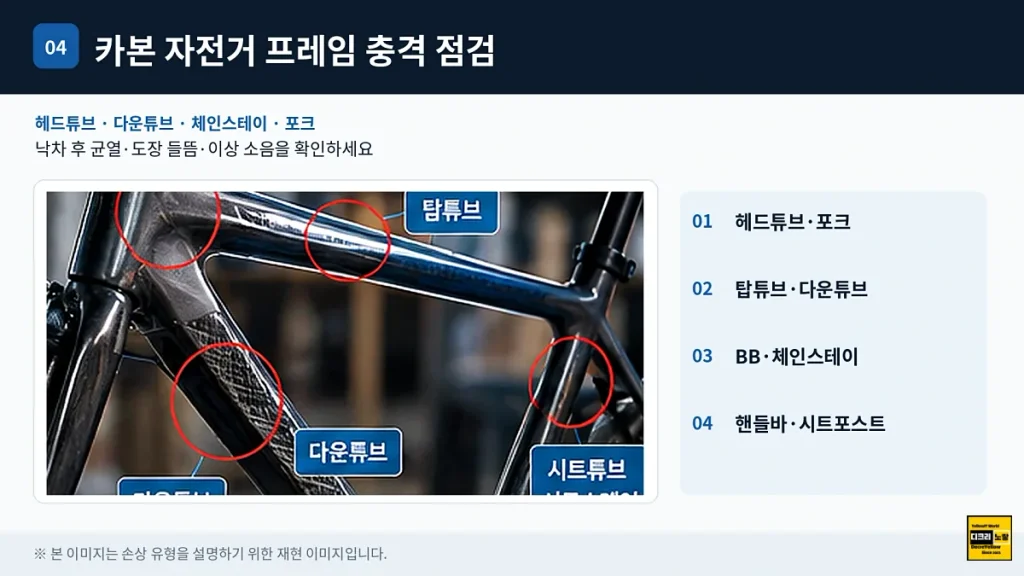

카본 자전거 프레임 크랙 확인｜헤드튜브·BB·체인스테이 점검

검색에서 가장 많이 접하는 상황 중 하나가 카본 자전거 프레임입니다. 로드바이크, 그래블, MTB는 노면 충격과 페달링·제동·조향 하중이 반복됩니다. 특히 낙차 후에는 실제로 바닥에 닿은 부분뿐 아니라 하중이 전달된 반대쪽 부위도 확인할 필요가 있습니다.

점검 위치	주요 확인 사항
헤드튜브·포크	정면 충격, 균열, 조향 유격, 접합부 상태
탑튜브	핸들바와 충돌한 자국, 압흔, 찍힘
다운튜브	낙차·돌 튀김·체인링 주변 외부 충격
BB 주변	페달링 하중, 접합부 이상, 비정상 소음
체인스테이	체인 이탈·충격·긁힘·드롭아웃 손상
시트스테이	측면 충격, 미세 균열, 체결부 손상
시트포스트·클램프	과도한 체결, 국부 압흔, 삽입 길이
카본 핸들바·림	낙차 충격, 클램프 자국, 섬유 파단·균열

낙차 후 프레임이 멀쩡해 보인다면 타도 될까?

충격이 있었지만 겉에는 큰 흠집이 보이지 않는 경우가 가장 판단하기 어렵습니다.

Trek은 카본 구조물이 충격을 받아도 내부 손상이 눈에 보이지 않을 수 있다고 안내하고 있습니다. 따라서 강한 충격이 있었거나 구조 손상이 의심된다면 테스트 라이딩으로 확인하지 말고 주행을 중단해야 합니다.

특히 포크, 핸들바, 스티어러처럼 파손 시 즉시 조향을 잃을 수 있는 부품은 더욱 보수적으로 판단하는 것이 좋습니다. 프레임 교체 및 보증 기준은 브랜드와 모델, 충격 발생 원인에 따라 달라집니다.

공식 참고 : Trek Carbon Care — 카본 부품 충격·손상 및 교체 안내

BB에서 딱딱 소리가 나면 무조건 프레임 크랙일까?

그렇지는 않습니다. 비정상 소음은 페달, 크랭크, BB 베어링, 체인링, 시트포스트, 액슬 체결부에서도 발생할 수 있습니다.

그러나 외부 충격 이력이 있거나 프레임 접합부의 이상과 함께 소음이 나타난다면 단순 구동계 문제라고 넘겨서는 안 됩니다.

Park Tool은 접착된 BB 슬리브의 결합 불량도 소음 원인이 될 수 있다고 설명합니다. 소음이 반복된다면 전문 정비 과정에서 구동계와 프레임 문제를 분리하는 것이 필요합니다. 안전이 의심되는 상태에서 일부러 강하게 페달을 밟아 소음을 재현하지 마세요.

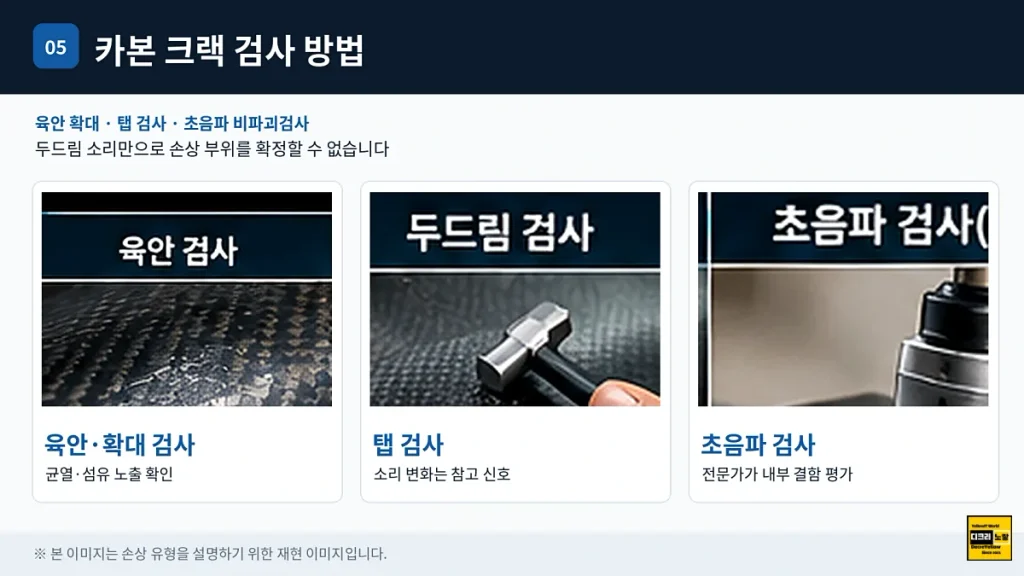

카본 크랙 검사 방법｜육안·탭 테스트·초음파 비파괴검사

카본의 구조적 손상이 의심될 때 활용되는 방법에는 육안검사, 음향 기반 검사, 초음파 검사(UT), 일부 구조물에서 적용하는 적외선 열화상 검사 등이 있습니다.

다만 각각 검출 가능한 손상 종류와 깊이가 다르며 모든 검사 방법이 모든 카본 제품에 적합한 것은 아닙니다.

1. 육안검사: 표면 손상의 위치와 형태 기록

개인이 가장 먼저 할 수 있는 것은 부품을 무리하게 움직이지 않은 상태에서 표면을 살펴보고 손상 위치를 기록하는 일입니다.

1. 충격이나 낙차가 있었다면 사용을 중단합니다.
2. 손상 부위의 먼지를 부드러운 천으로 가볍게 제거합니다.
3. 밝은 조명에서 정면과 비스듬한 각도로 관찰합니다.
4. 균열·찍힘·섬유 노출·수지 박리 흔적을 촬영합니다.
5. 언제 어떤 충격이 있었는지, 크랙이 처음 나타난 시점과 함께 기록합니다.
6. 제조사 서비스센터 또는 복합재 검사 전문업체에 사진과 이력을 전달합니다.

확대경이나 스마트폰 접사 사진은 표면 손상 기록에 도움이 되지만, 사진만으로 내부 박리 여부를 확인하는 방법은 아닙니다. 손톱으로 긁거나 섬유를 들어 올려 손상 깊이를 시험하는 행동도 피해야 합니다.

2. 탭 테스트(Tap Test): 소리가 다르면 카본이 깨진 걸까?

동전이나 작은 도구로 표면을 두드려 음향 변화를 확인하는 방법을 탭 테스트라고 합니다.

정상적인 접합부와 내부 결함이 있는 부위에서 소리가 달라질 수 있다는 원리를 활용하지만, 소리가 둔탁하다고 항상 박리인 것도 아니고 맑은 소리가 난다고 내부가 정상인 것도 아닙니다.

FAA의 AC 43-214A는 탭 검사가 특정 얇은 복합재·허니컴 구조에서 유용할 수 있지만, 적층 수와 구조가 달라지면 신뢰성에 한계가 있다고 설명합니다. 자전거 프레임처럼 곡률·두께·보강층이 부위마다 다른 제품은 더 조심해야 합니다.

따라서 임의로 금속 동전이나 해머로 부품을 두드려 안전 판정을 내리는 것은 권하지 않습니다. 손상이 의심되는 카본 부품은 전문적인 절차로 평가해야 합니다.

3. 초음파 검사(UT): 내부 박리와 결함 범위 평가

초음파 비파괴검사는 재료 내부를 통과하거나 반사되는 초음파 신호를 분석해 결함의 위치와 범위를 확인하는 방법입니다.

적절한 장비·탐촉자·기준 시편·검사 절차를 적용하면 육안으로 확인되지 않는 층간 박리나 내부 불연속부의 평가에 도움이 될 수 있습니다.

다만 복합재는 섬유 방향, 두께, 형상, 재료 감쇠의 영향을 받아 검사 난도가 높아질 수 있습니다.

따라서 단순히 저가형 초음파 두께 측정기만 있으면 모든 자전거 프레임 손상을 확인할 수 있는 것은 아닙니다.

검사 방식	확인에 도움이 되는 정보	한계
육안·확대 관찰	표면 균열·섬유 노출·찍힘	내부 결함 판정 어려움
탭 테스트	일부 얕은 박리·접착 불량 징후	두께·형상·검사자 의존성
초음파 UT	내부 불연속·박리 위치와 범위 평가	전문 장비·숙련·검사 절차 필요
적외선 열화상	적용 조건에서의 열적 반응 차이	손상 깊이·열전달 조건에 영향받음
CT 등 정밀 검사	내부 구조의 3차원적 확인	장비·비용·시편 제약

공식 참고 : FAA AC 43-214A — Composite Repair and NDI Procedures

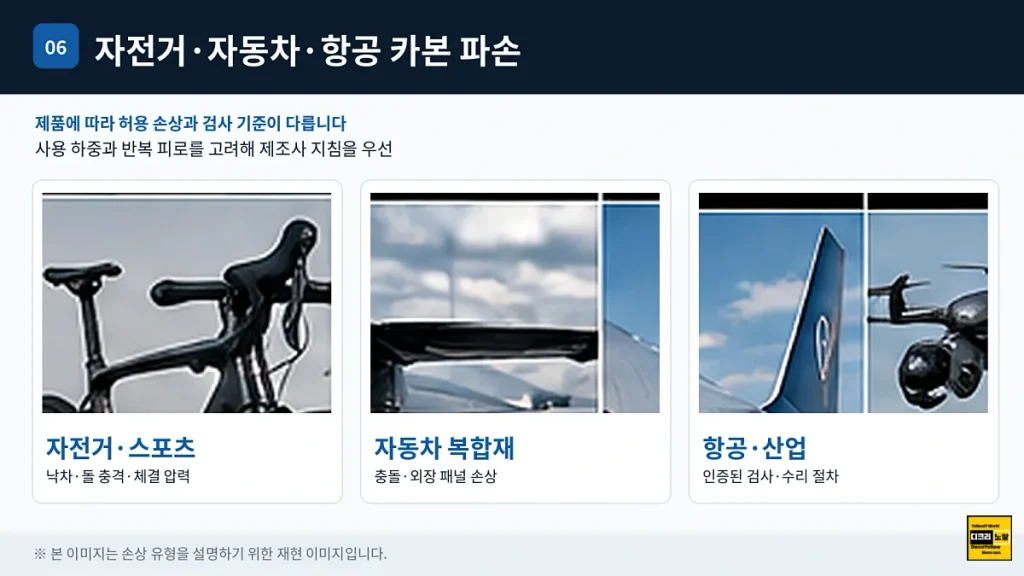

자전거·자동차·항공기·드론의 카본 손상은 무엇이 다를까?

탄소섬유 복합재는 자전거뿐 아니라 자동차, 항공기, 스포츠 장비, 드론 등에 널리 사용됩니다. 같은 CFRP라도 표면 장식과 구조 기능, 적층 방향, 제조 공정과 안전 기준이 다르므로 손상 이후 대응도 같지 않습니다.

자전거 카본 프레임과 휠

낙차·턱 충돌·핸들바 회전 충격·클램프 과체결로 발생하는 국부적인 손상과 반복하중이 중요합니다. 특히 프레임·포크·핸들바·림처럼 안전에 직접적인 영향을 주는 부품은 제조사 교체 기준이 우선합니다.

자동차 카본 부품과 외장 패널

자동차 카본 부품은 외장 장식재, 구조 보강재, 고성능 차량의 차체 구성품 등 사용 목적이 다양합니다. 클리어코트의 균열만 발생한 비구조 패널과 차체 하중을 전달하는 구조용 복합재는 수리 기준이 다릅니다. 차종별 OEM 수리 지침을 확인해야 합니다.

항공기 복합재 구조물

항공 분야에서는 눈에 잘 드러나지 않는 충격 손상(BVID, Barely Visible Impact Damage)이 중요하게 다뤄집니다. 정비 기술자가 승인된 절차에 따라 손상 범위를 검사하고, 수리 데이터와 품질 검증을 통해 운용 가능 여부를 판단합니다. 외관이 깨끗하다고 정상 판정을 내릴 수 없습니다.

드론·산업용 카본 플레이트

드론 암이나 산업용 CFRP 플레이트에서는 구멍 주변 균열, 볼트 체결부 압흔, 가장자리 층간 박리 등이 문제될 수 있습니다. 작은 부품은 수리보다 교체가 더 경제적일 수 있지만, 실제 판단에는 하중 조건과 부품의 역할이 필요합니다.

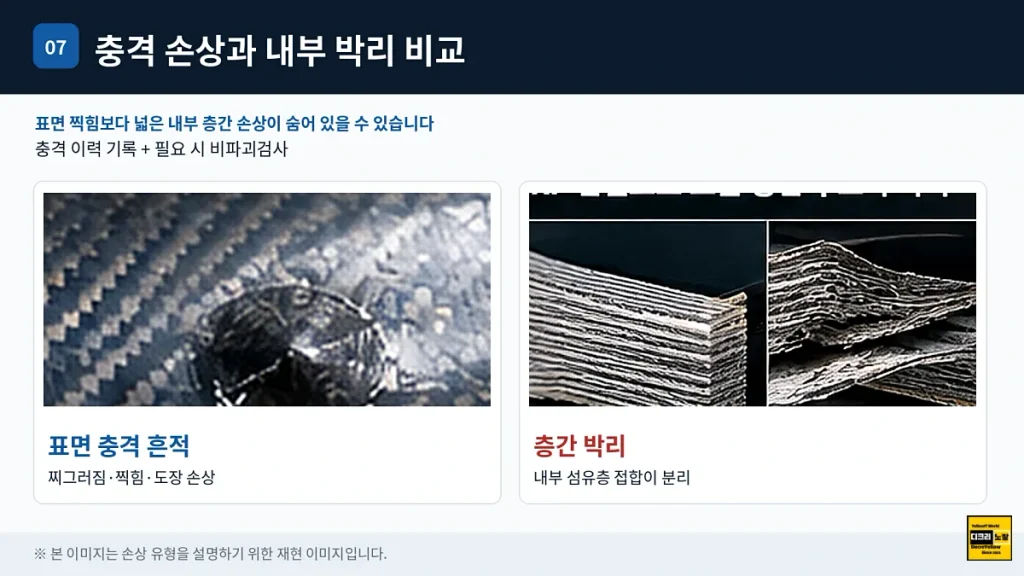

카본 충격 손상과 내부 박리는 어떻게 연결될까?

카본의 충격 손상은 표면이 크게 깨지는 형태로만 발생하지 않습니다.

낙하 물체나 충돌에 의해 국부적인 압흔이 생기고, 눈에 띄는 크랙이 작아도 내부 적층에서 박리나 수지 균열이 발생할 수 있습니다.

문제는 이렇게 손상된 부품이 일상적인 작은 하중에서는 정상처럼 느껴질 수 있다는 점입니다. 따라서 낙차 이후 “몇 번 타봤는데 괜찮다”는 경험만으로 구조적 강도와 피로 수명을 검증했다고 볼 수 없습니다.

설계 측면에서 본다면 충격 후 남아 있는 압축강도(CAI, Compression After Impact)와 같은 개념도 중요합니다. 이는 충격으로 손상된 복합재가 이후 압축하중을 받을 때 어느 정도의 성능을 유지하는지 평가하는 관점이며, 실제 제품은 적합한 시험·해석 조건으로 검증해야 합니다.

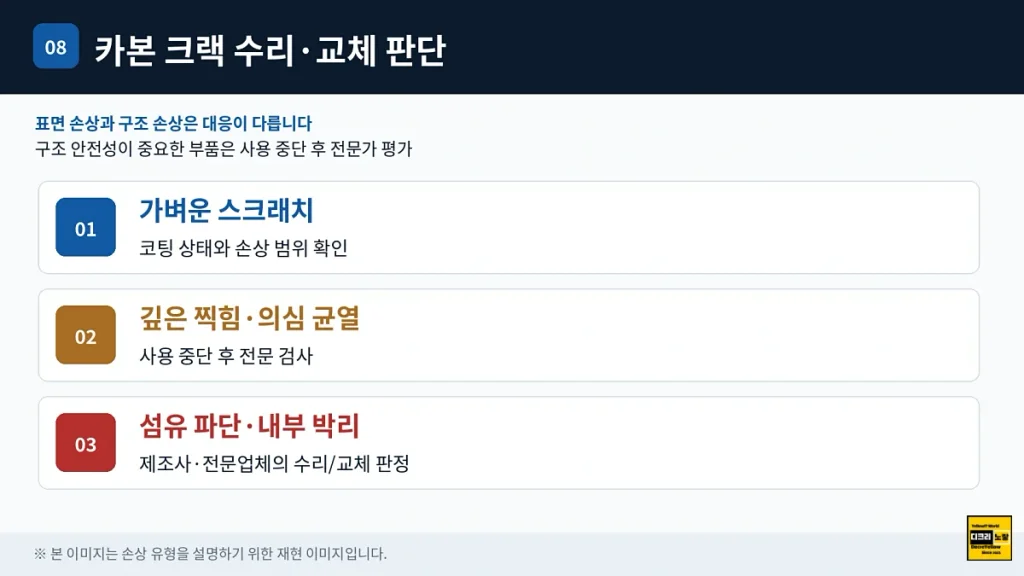

카본 크랙 수리할 수 있을까? 에폭시 보수와 프레임 교체 기준

카본에 크랙이 생겼을 때 많이 검색하는 표현 중 하나가 ‘카본 에폭시 수리’입니다.

복합재는 전문적인 적층 보수 공정을 통해 특정 손상을 수리할 수 있는 경우가 있지만, 겉에 에폭시를 발라 틈을 메우는 것과 손상된 구조층을 복구하는 것은 다릅니다.

구조 보수를 하려면 손상 제거 범위, 탄소섬유 종류와 적층 방향, 보수 겹침 길이, 수지·경화 조건, 검사 절차 등 여러 조건을 검토해야 합니다. 수리 가능한 부품인지도 제조사 지침과 구조적 역할에 따라 달라집니다.

확인된 상황	권장 방향
구조층 영향이 없는 외관 스크래치	마감·도장 보수 가능성 검토
도장 균열, 깊이 미확인	구조 손상 여부 검사 후 결정
충격 후 국부 압흔·비정상 소음	사용 중단 및 전문 검사
섬유 파단·내부 박리 확인	제조사 승인 수리 또는 교체 판단
포크·핸들바 등 안전 핵심 부품	제조사 지침에 따른 교체 우선 검토
항공기 구조재	승인된 정비·수리 자료 적용

카본 프레임에 에폭시만 발라도 될까?

단순한 표면 마감과 구조적 보수는 별개입니다.

섬유 파단이나 층간 박리가 발생했다면 표면에 수지를 바르는 것만으로 손상된 적층 구조가 원래 성능으로 회복된다고 볼 수 없습니다. 특히 자전거 프레임·포크·핸들바는 검증되지 않은 DIY 보수를 피해야 합니다.

제조사 보증과 사고 교체 프로그램을 먼저 확인해야 하는 이유

수리 비용을 알아보기 전에 제조사 보증과 충격 파손 교체 프로그램을 확인하는 것도 중요합니다.

Trek은 사고로 손상된 카본 프레임과 일부 부품의 교체를 지원하는 Carbon Care 프로그램을 운영하고 있으며, Specialized도 지역·제품 조건에 따른 Assisted Replacement 정책을 안내하고 있습니다.

단, 제조 결함에 대한 보증과 사고·낙차 손상에 대한 유상 교체 지원은 같은 제도가 아닙니다.

구매 국가, 소유권, 구입 증빙, 제품 등록, 해당 부품의 보증 규정에 따라 달라지므로 정식 판매점에서 확인하는 것이 좋습니다.

참고 : Trek Korea 공식 보증 및 카본 케어 안내

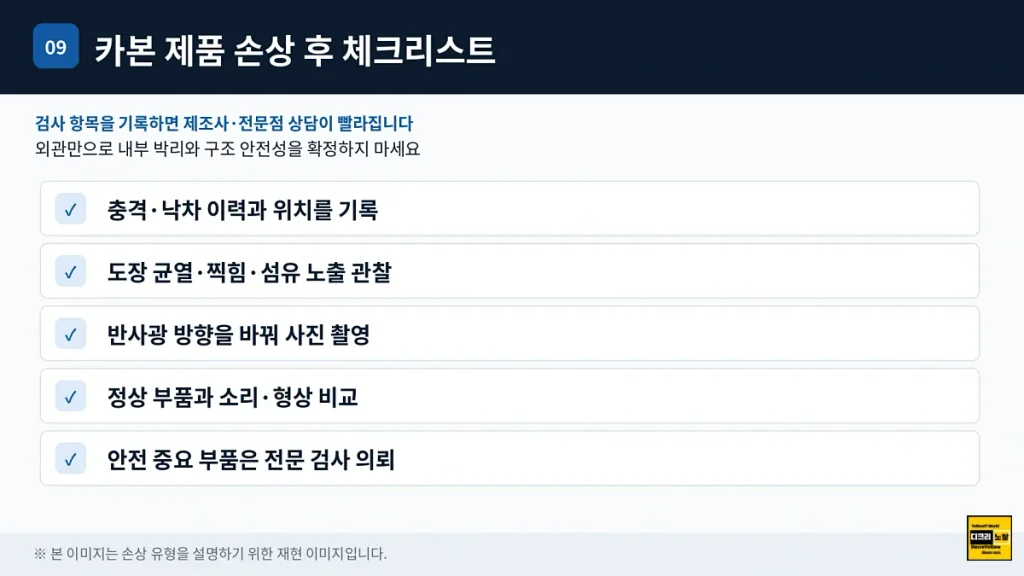

카본 프레임·복합재 부품 손상 예방과 점검 체크리스트

카본은 무게 대비 강도와 강성을 효율적으로 설계할 수 있는 소재이지만, 모든 방향의 충격과 과도한 체결을 무조건 잘 견딘다는 뜻은 아닙니다. 손상 가능성을 줄이려면 제품의 사용 지침에 맞는 체결과 운반, 세척 및 정기 점검이 중요합니다.

• 충격 이력: 낙차·충돌·운반 중 충격 발생 시점을 기록합니다.
• 표면 상태: 새 균열, 페인트 벌어짐, 찍힘, 섬유 노출을 확인합니다.
• 체결부: 핸들바·시트포스트·스티어러의 제조사 지정 체결 토크를 준수합니다.
• 보호: 케이블 접촉부와 지속적으로 마찰하는 위치를 점검합니다.
• 운반: 루프랙·차량 캐리어·정비 스탠드의 클램프 허용 위치를 확인합니다.
• 세척: 거친 연마재나 제조사가 허용하지 않은 화학약품 사용을 피합니다.
• 이상 발견: 구조 손상이 의심되는 경우 사용을 중단하고 전문업체에 확인합니다.

카본 자전거의 적정 토크는 몇 Nm일까?

모든 카본 부품에 적용되는 단일 토크값은 없습니다.

스템 페이스플레이트, 시트포스트 클램프, 안장 레일 고정부, 휠·액슬 등은 제조사별로 지시한 값이 다릅니다. 카본이라고 무조건 5Nm로 조인다는 식의 공통 규칙은 사용하면 안 됩니다.

또한 카본 조립용 마찰제나 보호 필름을 사용하더라도 해당 부품 제조사가 허용한 제품인지 확인해야 합니다. 과도한 힘으로 이미 손상된 부품을 다시 조이는 행동은 피해야 합니다.

CFRP 복합재 설계에서 균열과 박리를 줄이려면?

카본 손상은 소비자가 발견한 다음 수리 여부를 판단하는 문제이기도 하지만, 제품설계 단계에서부터 줄여야 하는 문제이기도 합니다.

특히 CFRP는 알루미늄처럼 하나의 탄성계수와 항복강도만 입력해 모든 하중 방향의 거동을 설명하기 어렵습니다.

탄소섬유 복합재는 방향에 따라 물성이 달라지는 이방성(Anisotropy)이 중요한 소재입니다. NX, CATIA 및 복합재 해석 소프트웨어에서 구조 검토를 한다면 실제 적층 방향과 재료별 물성을 반영해야 합니다.

설계 검토 항목	중요한 이유
적층 방향·순서	방향별 하중과 응력 분포에 영향
섬유·수지 물성	인장·압축·전단·파손 거동 차이
홀·볼트 체결부	국부 압축·베어링 응력·층간 손상
곡률과 두께 변화	국부 응력집중과 층간 응력 발생
접착·조인트 설계	접착부 박리와 하중 전달 검토
충격 후 잔존 강도	초기 충격 손상 뒤의 구조 안정성 평가
검사·수리 가능성	비파괴검사 접근성과 유지보수 고려

일반적인 등방성 선형해석만으로 실제 적층층의 섬유 파단이나 층간 박리 진행을 정확히 예측하기는 어렵습니다. 프로젝트 특성에 따라 적층 복합재 모델, 적절한 파손 기준, 층간 접합과 충격 모델, 시험 데이터 검증이 필요합니다.

참고 : CATIA 모듈 및 라이선스 종류｜복합재 설계·구조해석 기능

참고 : 인장시험과 응력·변형률｜인장강도·탄성계수 기초

참고 : 알루미늄 6061·7075·5052 재질과 강도 비교｜금속과 복합재 선택 참고

카본 크랙·도장 균열·내부 박리 FAQ

카본 프레임에 실금이 생겼는데 도장 크랙이면 괜찮나요?

구조층 손상이 없다고 확인된 순수 도장 균열이라면 외관 보수를 검토할 수 있습니다. 다만 외관만 보고 도장 손상으로 확정할 수 없고, 충격 이력이 있거나 안전에 중요한 부위라면 사용 전에 전문 검사를 받아야 합니다.

카본에 흰색 실선이나 하얀 자국이 생기면 섬유가 깨진 건가요?

흰 자국은 도장·클리어코트 손상, 수지 균열, 표면의 빛 반사 등 여러 원인으로 나타날 수 있습니다. 하얗게 보인다는 사실만으로 섬유 파단 여부를 판정할 수 없으며 위치와 깊이를 확인해야 합니다.

동전으로 두드려서 소리가 맑으면 정상인가요?

아닙니다. 탭 테스트는 적절한 검사 조건에서 일부 결함을 찾는 보조 방법입니다. 소리가 맑아도 내부 손상이 있을 수 있고, 두께나 형상이 달라 정상 부위에서도 소리가 다르게 들릴 수 있습니다. 자가 안전 판정 기준으로 삼으면 안 됩니다.

카본 프레임 내부 박리는 어떻게 확인하나요?

내부 박리가 의심된다면 제조사 또는 전문 검사기관이 부품 구조에 적합한 비파괴검사 방법을 결정해야 합니다. 초음파 검사는 유용한 방법 중 하나지만 장비만으로 모든 결함을 자동 검출하는 것은 아닙니다.

카본 크랙은 에폭시로 수리할 수 있나요?

일부 복합재 손상은 전문적인 구조 보수 공정으로 수리할 수 있습니다. 하지만 표면에 에폭시를 바르는 것만으로 끊어진 섬유와 내부 박리의 강도가 복구되는 것은 아닙니다. 제조사 허용 범위와 검증된 수리 공정이 우선입니다.

카본 핸들바에 작은 찍힘이 있다면 계속 사용해도 될까요?

핸들바는 파손 시 조향을 잃을 수 있는 안전 핵심 부품입니다. 찍힘이 구조층까지 영향을 주었거나 낙차 이후 생겼다면 사용을 중단하고 제조사 교체 기준을 확인해야 합니다.

카본은 알루미늄보다 잘 깨지나요?

재료명만으로 비교할 수 없습니다. 카본 복합재는 섬유 종류·적층 방향·제조 품질·형상에 따라 강도와 충격 거동이 달라지고, 알루미늄 역시 합금·조질·형상에 따라 다릅니다. 카본은 금속처럼 큰 영구변형을 보이기보다 내부 손상이나 파단 형태로 문제가 나타날 수 있다는 점이 차이입니다.

카본 휠에 크랙이 있다면 수리와 교체 중 무엇이 좋나요?

림의 구조층 균열, 섬유 파단, 충격 손상이 의심된다면 사용을 중단해야 합니다. 보수나 교체 여부는 해당 휠 제조사의 지침과 손상 위치에 따라 판단해야 하며, 일부 브랜드는 별도의 충격 손상 교체 프로그램을 운영합니다.

결론｜카본 크랙은 겉모양보다 구조 손상과 충격 이력이 중요합니다

카본 프레임에 보이는 금이 반드시 구조적 파손인 것은 아닙니다. 하지만 도장층에 생긴 미세균열처럼 보인다는 이유만으로 안전하다고 결론 내리는 것도 위험합니다. 특히 탄소섬유 복합재는 적층 내부에 박리나 수지 균열이 생겨도 표면에서는 잘 드러나지 않을 수 있습니다.

저라면 ① 충격·낙차 이력 확인 → ② 손상 위치와 표면 상태 촬영 → ③ 구조적 손상 가능성 구분 → ④ 제조사·전문 검사 → ⑤ 승인된 수리 또는 교체 결정 순서로 접근하겠습니다.

자전거, 자동차, 항공기, 산업용 기계 부품에 모두 같은 카본이라는 이름이 붙어 있어도 안전 기준은 다릅니다. 중요한 것은 외관을 예쁘게 복원하는 것보다 실제 사용하중을 견딜 수 있는지 확인하는 것입니다.

공식 기술자료 및 제조사 기준

• Trek — Carbon Care, 충격 후 카본 프레임·부품 점검
• Trek Korea — 보증 및 카본 케어 정책
• Park Tool — Frame Alignment and Failure
• FAA AC 43-214A — Composite Repair·Non-Destructive Inspection
• FAA AC 43.13-1B — Tap Testing 및 항공기 검사
• Specialized — 제품 보증 및 Assisted Replacement
• Trek 공식 점검 영상 포함 가이드 — 자전거 주행 전 점검

자료 검토일: 2026년 10월 11일. 본문의 이미지 9장은 이해를 돕기 위해 제작된 생성형 설명 이미지이며 특정 제품의 실제 손상 검사 사진이나 시험 성적서가 아닙니다. 임의의 탭 검사, 도장 관찰, 사진 판독만으로 구조물의 안전성을 확인하지 마십시오. 안전과 관련된 부품은 해당 제조사의 정비 지침과 전문 검사 결과를 우선합니다.
