볼트·핀 홀 위치도 MMC 적용법｜Datum DRF·CMM·기능 게이지로 조립 불량 줄이기
볼트와 핀으로 체결하는 브래킷, 하우징, 플레이트 조립에서 구멍 패턴이 미세하게 어긋나면 현장에서는 보통 홀 확대, 리머 작업, 억지 체결 같은 임시 대응부터 하게 됩니다. 하지만 이런 방식은 조립만 일시적으로 통과시킬 뿐, 유격·소음·체결력 저하·핀 마모·조립 방향성 문제를 남길 수 있습니다.
반복되는 조립 불량은 공차값 하나만의 문제가 아니라 기능 기준면(Datum Reference Frame, DRF), 위치도(Position), MMC 적용 여부, 공정 기준, CMM 정렬 방식, 기능 게이지 판정이 서로 다른 기준을 보고 있을 때 발생하는 경우가 많습니다.
핵심 답변
볼트 홀과 핀 홀의 공차는 ‘홀 중심이 어디에 있나’보다 ‘상대 부품이 간섭 없이 제 위치에 조립되는가’를 먼저 기준으로 잡아야 합니다. 조립 접촉면과 구속 순서를 반영해 Datum A-B-C를 정하고, 간극으로 조립 오차를 흡수할 수 있다면 위치도+MMC를 검토합니다. 이후 기능 게이지와 CMM 프로그램, Control Plan, 검사성적서가 같은 DRF와 같은 판정 로직을 사용하도록 맞추는 것이 핵심입니다.
조립이 안 맞는 홀 패턴, 공차값보다 먼저 확인할 것
홀 위치가 틀어졌다고 해서 위치도 수치를 무조건 넓히면 안 됩니다.
먼저 실제 불량이 어떤 형태인지 분리해야 합니다. 볼트가 들어가지 않는지, 핀이 절반만 들어가는지, 조립은 되지만 한쪽 체결부에 응력이 집중되는지, 체결 후 유격과 소음이 생기는지에 따라 원인이 달라집니다.
- 볼트 체결 불량: 홀 위치, 홀 직경, 나사 삽입 각도, 조립 상대품 간극을 함께 확인합니다.
- 다웰 핀 삽입 불량: 위치도뿐 아니라 홀 축 직각도, 리밍 품질, 핀과 홀의 끼워맞춤 조건을 확인합니다.
- 한쪽 방향에서만 조립되는 문제: Datum 순서가 실제 조립 구속 순서와 다른 경우가 많습니다.
- CMM은 합격인데 현장 조립이 안 되는 문제: CMM 정렬 방식과 실제 조립 기준 또는 기능 게이지 조건이 일치하지 않을 가능성이 큽니다.
기하공차의 기본 개념과 위치도 기호가 아직 익숙하지 않다면 먼저 GD&T 기하공차 기호·Datum·MMC 기본 정리를 확인한 뒤 이 글을 보면 훨씬 빠르게 연결됩니다.
기능 기준면 Datum은 조립 순서를 따라야 한다
Datum A-B-C는 단순히 도면에서 보기 좋은 순서가 아닙니다.
실제 조립할 때 부품이 어떤 면에 먼저 닿고, 어느 방향으로 밀리고, 마지막에 회전이 어떻게 막히는지를 반영해야 합니다. 조립 기능을 기준으로 잡지 않으면 제조와 검사는 합격인데 상대 부품과 맞지 않는 상황이 생길 수 있습니다.
Datum A는 가장 먼저 닿는 장착면이 되는 경우가 많다
브래킷이나 하우징처럼 바닥면이 상대 부품에 밀착되는 구조라면 일반적으로 가장 넓고 안정적인 장착면이 Datum A 후보가 됩니다. 이 면은 부품의 높이와 기울기를 결정하므로, 조립 기능이 중요하다면 평탄도와 접촉 면적도 함께 검토해야 합니다.
Datum B와 C는 방향과 회전을 결정한다
Datum B는 보통 측면, 기준 홀, 중심면, 장공 방향처럼 부품의 한 방향을 정렬하는 요소가 됩니다.
Datum C는 마지막 회전 자유도를 막는 직각면, 보스, 핀 홀, 기준 슬롯이 될 수 있습니다. 중요한 점은 A-B-C의 순서가 실제 조립 지그나 상대 부품의 구속 순서와 같아야 한다는 것입니다.
설계 기준면, 가공 기준면, 조립 기준면, 검사 기준면은 서로 달라도 됩니다.
다만 이 기준들이 각각 무엇을 위한 것인지 문서에 분리해 두고, 최종 합부 판정은 도면의 기능 DRF를 따라야 합니다. CMM 정렬 조건이 도면 Datum과 다를 때의 실무 판정은 CMM 측정 기준과 도면 Datum 불일치 시 판정 방법에서 이어서 확인할 수 있습니다.
위치도와 MMC는 홀을 느슨하게 만드는 표기가 아니다
위치도는 홀 중심이나 핀 축이 Datum Reference Frame에 대해 허용 영역 안에 들어오는지를 관리합니다.
X·Y 좌표에 각각 ±공차를 주는 방식보다 조립 기능을 더 자연스럽게 표현할 수 있는 이유는, 실제 볼트와 핀이 원형 단면을 가진 체결 요소이기 때문입니다.
MMC(Maximum Material Condition)는 홀이나 핀이 조립상 가장 빡빡한 재료 조건일 때 기준 공차를 적용하는 방법입니다. 홀은 직경이 가장 작은 상태가 MMC이고, 핀이나 축은 직경이 가장 큰 상태가 MMC가 됩니다.
홀 위치도+MMC 이해용 예시
아래 숫자는 개념 설명용 예시입니다.
실제 도면은 고객사 규격, 제품 기능, 체결 방식, 적용 표준을 우선해야 합니다.
| 홀 크기 | Ø10.0 +0.20 / 0 |
| 위치도 | ⌖ Ø0.30 Ⓜ | A | B | C |
| 홀의 MMC | Ø10.00 |
| 실제 가공 홀 직경 | Ø10.12 |
| 보너스 공차 | Ø10.12 − Ø10.00 = Ø0.12 |
| 해당 부품의 총 위치 허용 | 기본 위치도 Ø0.30 + 보너스 Ø0.12 = Ø0.42 |
| 가상 조건 예시 | 홀 MMC Ø10.00 − 위치도 Ø0.30 = 기능 게이지 핀 Ø9.70 |
이 구조의 핵심은 홀을 무조건 크게 가공해도 된다는 뜻이 아닙니다.
홀 직경이 커져 보너스 공차가 생기더라도 가상 조건(Virtual Condition)을 통해 최소 조립 가능 조건은 유지됩니다. 즉 기능 게이지가 통과하면 상대 핀 또는 볼트와의 조립 가능성을 빠르게 확인할 수 있습니다.
MMC가 유리한 조건
- 볼트 또는 핀 체결부의 핵심 요구가 정밀 좌표보다 조립 가능 여부일 때
- 기능 게이지로 빠르게 합부를 판정해야 할 때
- 홀 크기 변화가 조립 간극으로 일부 흡수될 수 있을 때
- 양산에서 가공 변동을 수용하면서도 조립 기능을 지켜야 할 때
RFS가 더 적합한 조건
- 홀 직경 변화 자체가 센서 위치, 광학 축, 정밀 기준 위치에 직접 영향을 줄 때
- 간극이 아닌 절대 위치 정확도가 제품 성능을 좌우할 때
- 기능 게이지보다 CMM 기반 수치 관리와 좌표 데이터 추적이 더 중요할 때
- 조립 상대품이 유격을 흡수하지 못하는 끼워맞춤 구조일 때
주의: Ⓜ 표기와 보너스 공차, Datum feature modifier, datum shift 해석은 도면에 적용된 ASME Y14.5 또는 ISO GPS 규격과 고객사 도면 표준에 따라 세부 판정 규칙이 달라질 수 있습니다. 협력사 도면을 해석할 때는 기호만 보고 판단하지 말고 적용 규격의 버전, 고객 요구서, 검사 기준서를 함께 확인해야 합니다.

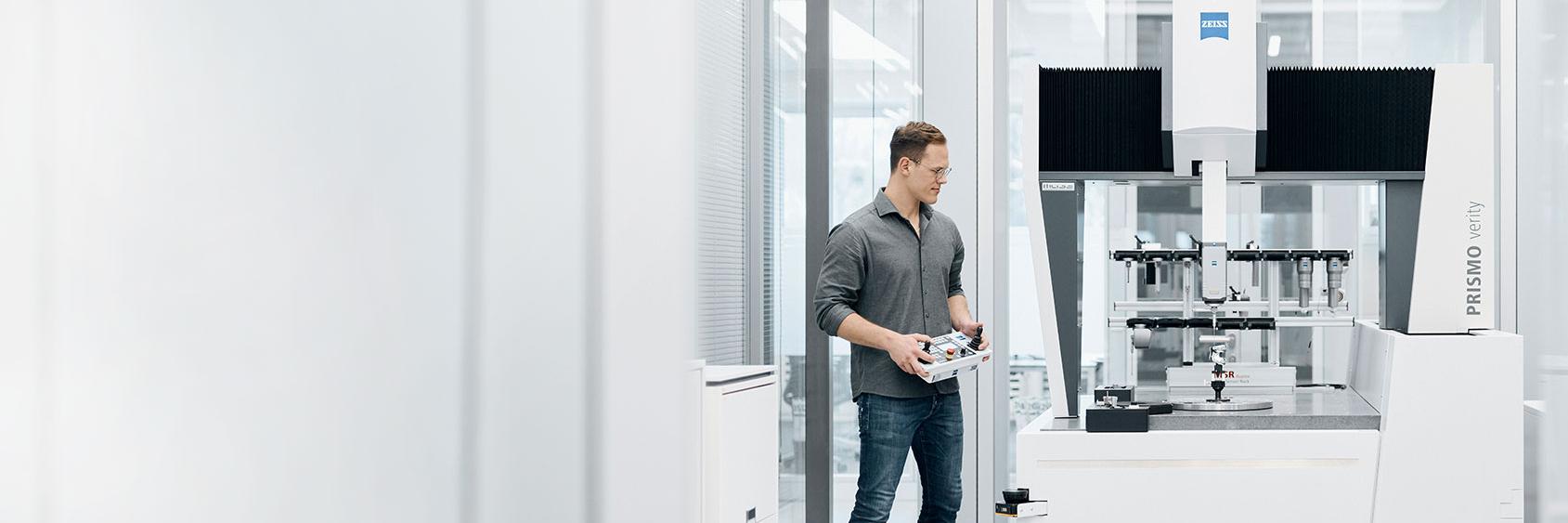

CMM과 기능 게이지는 경쟁 관계가 아니라 역할이 다르다
현장에서는 기능 게이지가 맞느냐, CMM이 맞느냐를 두고 의견이 갈릴 때가 많습니다.
하지만 두 장비는 목적이 다릅니다. 기능 게이지는 조립 가능성을 빠르게 판정하는 데 강하고, CMM은 좌표 데이터와 형상 편차를 분석해 원인을 찾는 데 강합니다.
| 관리 목적 | 기능 게이지 | CMM·광학 측정 | 권장 운영 |
|---|---|---|---|
| 양산 합부 판정 | 매우 빠름 | 측정 시간이 길어질 수 있음 | 기능 게이지 우선 |
| 조립 가능성 확인 | 실제 조립 조건과 직접 연결 | 좌표값으로 간접 해석 | 게이지 기준 확보 |
| 불량 원인 분석 | 원인 분해가 어려움 | 축 기울기·패턴 편이·형상 오차 분석 가능 | CMM 정밀 분석 |
| 공정 개선 데이터 | 합격·불합격 중심 | 추세·편차·방향성 관리 가능 | 표본 CMM 병행 |
| 검사 상관성 | 기능 판정 기준 | 게이지와 동일 DRF로 검증 필요 | 정기 코릴레이션 실시 |
실무적으로는 초도품, 금형 수정품, 설비 조건 변경품, 고객 클레임 회수품은 CMM으로 확대 측정하고, 안정 양산 로트는 기능 게이지 중심으로 관리하면서 정기 표본을 CMM으로 확인하는 방식이 효율적입니다.

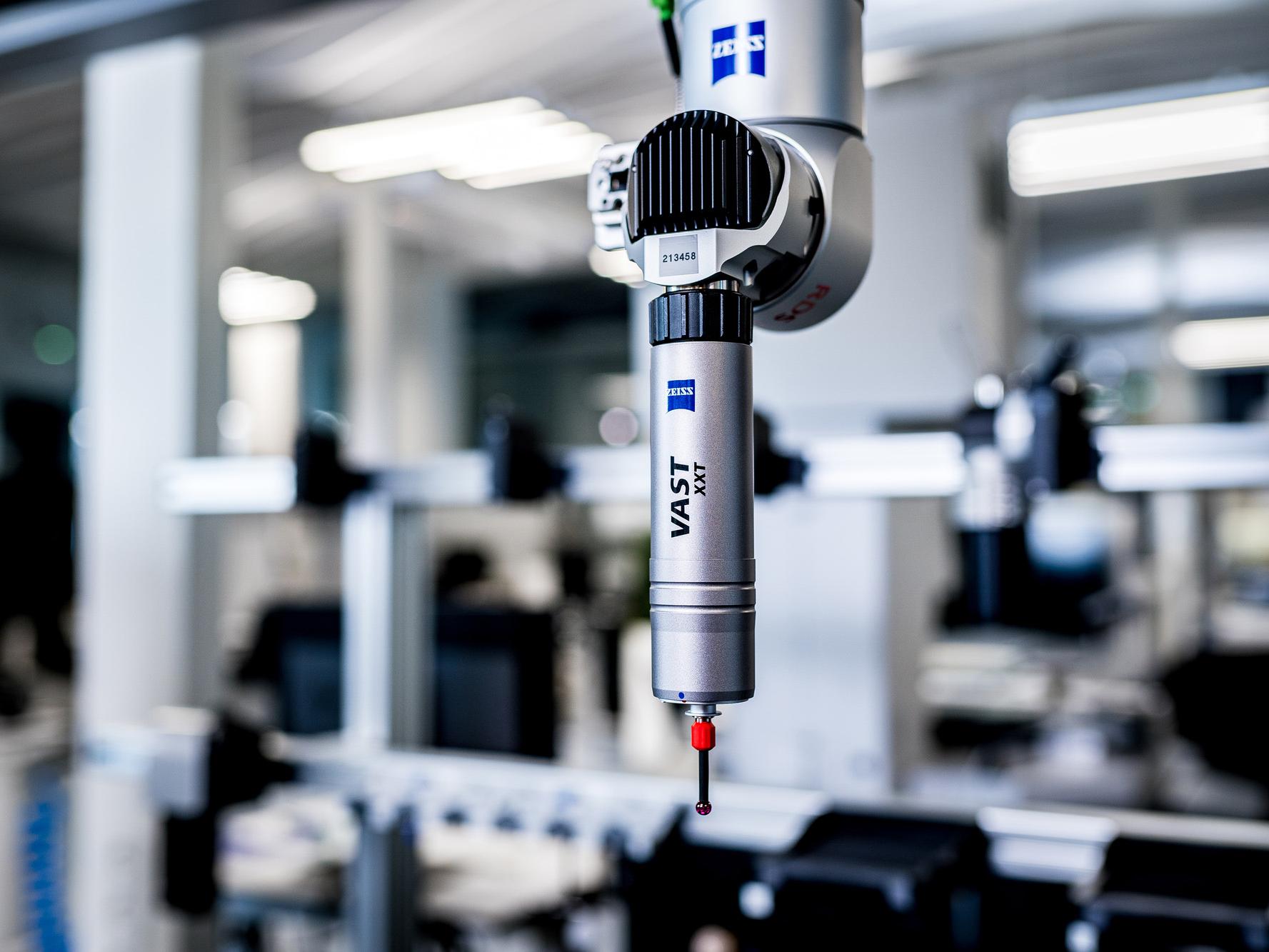

CMM 프로그램에서 반드시 통일할 항목
- Datum A-B-C의 우선순위와 피팅 방식
- 기준면 측정점 수, 측정 영역, 필터링 조건
- 홀 축 추출 방식과 측정 깊이
- MMC 보너스 공차 계산 여부
- 컴포지트 위치도 상·하단 프레임의 분리 판정 조건
- 검사성적서에 표시되는 Datum, 공차, 실제값, 보너스 공차 항목
판금·CNC·다이캐스팅 공정별 홀 패턴 변동 포인트
같은 위치도 공차라도 제조 공정이 달라지면 변동 원인이 달라집니다.
설계 단계에서 공차를 정할 때는 공정별 변동 방향까지 같이 고려해야 불필요하게 타이트한 도면이나 과도한 후가공을 줄일 수 있습니다.
| 공정 | 홀 패턴이 흔들리는 대표 원인 | 설계·DFM 대응 | 검사 포인트 |
|---|---|---|---|
| 판금 펀칭·레이저 후 굽힘 | 굽힘 반경, 스프링백, 소재 방향성, 금형 편차 | 굽힘선과 홀 간 거리 검토, 필요 시 굽힘 후 2차 가공 또는 슬롯 구조 검토 | A 기준 패턴 이동량, 굽힘 방향별 편차 |
| CNC 드릴·보링·리밍 | 클램핑 변형, 공구 런아웃, 열변형, 재세팅 오차 | 기능면을 기준으로 세팅, 중요 홀은 동일 세팅 내 가공 또는 기준 핀 활용 | 홀 직경·축 직각도·패턴 스큐 |
| 다이캐스팅·주조 | 수축, 금형 마모, 이형 변형, 기준면 휨 | 기능 홀은 후가공 여유 확보, Datum 면 가공 계획 반영 | 주조 기준과 가공 기준의 상관성 |
| 용접 구조물 | 열변형, 지그 구속, 용접 순서, 잔류응력 | 용접 후 가공 기준 설정, 조립면과 핀 홀의 후가공 여부 검토 | 용접 전후 패턴 이동 방향 |
특히 판금 브래킷은 펀칭 또는 레이저 가공 시점에는 패턴이 맞아도, 굽힘 후 Datum A 기준으로 보면 한쪽 방향으로 일괄 이동하는 현상이 자주 생깁니다. 이런 경우 단순히 위치도만 넓히기보다 굽힘 후 기능면 기준 2차 가공, 홀과 굽힘선 거리 조정, 패턴 내부 정합을 위한 컴포지트 위치도 검토 순서로 접근하는 편이 안정적입니다.
여러 부품의 오차가 조립 최종 위치에 어떻게 합쳐지는지까지 검토하려면 공차 누적 계산 방법과 조립 공차 분석도 함께 확인하는 것이 좋습니다.
CTQ는 도면에서 끝나면 안 된다
홀 패턴 위치도가 실제 조립 품질을 좌우한다면, 해당 특성은 도면에만 존재해서는 안 됩니다.
도면 → DFMEA → PFMEA → Control Plan → 검사성적서 → 공정능력 관리까지 같은 이름과 같은 기준으로 이어져야 양산에서 해석이 흔들리지 않습니다.
| 문서 | 기재해야 할 핵심 내용 | 예시 |
|---|---|---|
| 도면 | Datum, 위치도, 수정자, 기본치수 | 4X ⌖ Ø0.30 Ⓜ | A | B | C |
| DFMEA | 기능 실패와 고객 영향 | 핀 삽입 불가, 볼트 체결 불량, 조립 응력 증가 |
| PFMEA | 공정상 원인과 예방 관리 | 클램핑 변형, 굽힘 편이, 리머 마모 |
| Control Plan | 측정 방법, 주기, 샘플 수, 반응 계획 | 기능 게이지 전수, CMM 1회/교대 표본 |
| 검사성적서 | 실제값, 공차, 보너스 공차, 판정 | 홀 직경·위치도·DRF·합부 결과 |
Control Plan에서 특성을 단순히 “홀 위치”라고만 쓰면 검사자마다 해석이 달라질 수 있습니다. “4X 핀 홀 위치도 Ø0.30Ⓜ | A | B | C”처럼 도면의 기능 요구를 그대로 옮겨 적는 방식이 훨씬 안전합니다.
이런 문서 연결 구조는 APQP와 Control Plan의 관계, PPAP·ISIR 양산 승인 문서 구성과 같이 보면 더 쉽게 정리됩니다.
NX PMI로 전달할 때는 Datum과 검사 의도를 함께 남긴다
2D 도면만으로 충분하지 않은 프로젝트라면 NX PMI에 Datum, 위치도, 홀 크기, 기준 치수, 검사 주석을 함께 관리하는 것이 좋습니다.
특히 협력사와 CMM 측정 기준을 맞춰야 하는 경우에는 “어느 면을 A로 쓰는지”만 표시하는 수준을 넘어, 실제 조립에서 접촉하는 기능면과 측정 시 주의할 기준을 PMI 주석 또는 검사 지침으로 남기는 편이 좋습니다.
NX에서 Datum, GD&T, 3D 치수, Section View를 설정하는 방법은 UG NX PMI 3D 도면과 Datum·GD&T 설정 방법에서 단계별로 확인할 수 있습니다.
반복 조립 불량이 생겼을 때 30분 검토 순서
- 불량을 조립 기능으로 다시 정의합니다.
“홀 위치 불량”이 아니라 “핀 삽입 불가”, “좌측 볼트 체결 시 우측 간섭”, “체결 후 유격 발생”처럼 현상을 기록합니다. - 실제 조립에서 부품이 닿는 순서를 확인합니다.
상대 부품, 조립 지그, 핀, 볼트가 부품을 어떤 순서로 구속하는지 확인해 Datum A-B-C와 비교합니다. - 도면의 위치도와 MMC 또는 RFS 조건을 확인합니다.
수정자 누락, 기본치수 누락, Datum 순서 오류, 구규격 표기 여부를 함께 봅니다. - CMM과 기능 게이지의 판정 조건을 비교합니다.
CMM 정렬, 홀 축 계산 방식, 보너스 공차 반영 여부, 기능 게이지 핀 크기를 대조합니다. - 공정별 편차 방향을 확인합니다.
판금 굽힘 방향, CNC 세팅 방향, 금형 캐비티, 설비별 편차처럼 반복 패턴이 있는지 봅니다. - 변경은 ECR·ECO 단위로 묶어 반영합니다.
도면만 수정하지 말고 치공구, 게이지, CMM 프로그램, 검사성적서, Control Plan까지 같은 시점에 개정합니다.
피해야 할 대응
- 조립이 안 된다는 이유만으로 홀 직경만 일괄 확대하는 방식
- CMM 결과가 안 맞는다는 이유로 검사 정렬을 임의로 바꾸는 방식
- 기능 게이지와 CMM이 다른 기준을 쓰는데 합부만 비교하는 방식
- 도면은 변경했지만 Control Plan과 검사성적서는 기존 조건을 유지하는 방식
- MMC와 Datum modifier를 같은 개념으로 오해하는 방식
CMM에서 위치도와 프로파일 검사를 보는 방법
아래 영상은 ZEISS INSPECT에서 기본적인 GD&T 검사와 위치도, 프로파일 평가를 진행하는 흐름을 확인할 수 있는 공식 영상입니다. 실제 회사의 CMM 프로그램이나 측정 소프트웨어와 메뉴는 다를 수 있지만, Datum 정렬 후 위치도와 형상 편차를 판정한다는 기본 흐름을 이해하는 데 도움이 됩니다.
볼트·핀 홀 위치도 MMC FAQ
볼트 홀에는 무조건 MMC를 적용하는 것이 좋을까?
아닙니다. 볼트 홀처럼 조립 간극이 존재하는 구조에는 MMC가 유리할 수 있지만, 홀 위치 자체가 제품 성능을 결정하는 센서, 광학 부품, 정밀 기준 홀이라면 RFS 또는 더 엄격한 위치 관리가 맞을 수 있습니다. 먼저 홀의 역할이 체결용인지, 위치 결정용인지 구분해야 합니다.
홀 크기를 키우면 MMC 보너스 공차가 늘어나므로 항상 유리한가?
위치도 측면에서는 보너스 공차가 생길 수 있지만, 홀 직경 확대는 유격, 체결력 저하, 소음, 핀 위치 재현성 저하를 유발할 수 있습니다. 홀 확대는 위치도 문제의 해결책이 아니라 제품 기능 검토가 끝난 뒤 선택하는 설계 변경입니다.
CMM에서 합격인데 기능 게이지가 안 들어가면 무엇부터 확인해야 하나?
가장 먼저 CMM의 Datum 정렬과 홀 위치도 계산 조건을 확인해야 합니다. 이어서 MMC 보너스 공차가 정확히 반영됐는지, 기능 게이지 핀 직경이 가상 조건에 맞는지, 게이지 기준면과 실제 조립 기준면이 같은지 확인합니다.
컴포지트 위치도는 언제 쓰는가?
패턴 전체의 위치는 조립 간극으로 어느 정도 흡수할 수 있지만, 패턴 내부의 간격과 상대 위치는 정밀하게 유지해야 할 때 검토합니다. 예를 들어 여러 개의 볼트 홀 또는 핀 홀이 상대 부품의 패턴과 정확히 맞아야 하지만, 부품 전체 위치는 약간 허용할 수 있는 구조에 적합합니다.
가공 기준면과 도면 Datum이 다르면 불량인가?
반드시 그렇지는 않습니다. 제조 현장에서는 클램핑과 공구 접근성 때문에 가공 기준을 별도로 사용할 수 있습니다. 다만 최종 품질 판정의 기준이 무엇인지, 가공 기준이 기능 DRF와 어떤 관계를 갖는지, 공정에서 오차가 어느 방향으로 이동하는지는 문서화되어 있어야 합니다.
공식 참고 기준
- ASME Y14.5 Dimensioning and Tolerancing
- ISO GPS 및 ISO 1101·ISO 5458·ISO 5459 관련 표준 목록
- ZEISS Bridge CMMs 공식 자료
- ZEISS GD&T 교육·참고 자료
- Hexagon GD&T Training
정리하면, 볼트와 핀 홀의 조립 불량은 홀 직경을 키우는 것으로 끝낼 문제가 아닙니다. 실제 조립 순서를 반영한 Datum DRF 설정, 위치도와 MMC 또는 RFS 선택, 공정 변동 방향 확인, 기능 게이지와 CMM 상관성 확보, CTQ 문서 연결까지 같이 관리해야 재발을 줄일 수 있습니다.
