CATIA V5 FT&A/PMI 기준면과 CMM 정렬 맞추기｜DRF·GD&T·MSA 실무

CATIA V5 FT&A/PMI로 3D 모델에 GD&T를 정의했는데, 협력사 CMM 검사성적서에서는 반복적으로 불합격이 나오는 경우가 있습니다. 치수값만 보면 같은 부품인데 설계팀은 합격, 검사팀은 불합격으로 판단하는 상황이라면 우선 공차값보다 기준면과 정렬 방식부터 확인해야 합니다.

이 문제는 대개 CATIA의 PMI에 정의된 기준 참조 체계와 CMM 프로그램의 정렬 기준이 서로 다르거나, Datum Target·기본치수·프로파일 공차·베스트핏 사용 조건이 문서마다 다르게 해석될 때 발생합니다. 특히 협력사에 3D 데이터만 전달하고 검사 기준서나 PMI Capture 뷰를 함께 제공하지 않으면, 같은 A-B-C 표기라도 실제 측정 과정에서는 전혀 다른 기준으로 부품이 정렬될 수 있습니다.

핵심 답변: CATIA V5 FT&A/PMI와 CMM 검사 결과를 일치시키려면 기능 요구에서 출발한 기준면 체계가 필요합니다. 기능 기준면 → 가공·조립 기준면 → CATIA DRF → CMM 정렬 → 검사성적서 → Control Plan까지 CTQ 명칭, 기준면 순서, 접촉 영역, 베스트핏 사용 조건을 동일하게 관리해야 합니다.

CATIA PMI와 CMM 검사 결과가 달라지는 핵심 원인

GD&T 검사는 단순히 측정값이 공차 안에 들어오는지 확인하는 작업이 아닙니다.

먼저 부품을 어떤 기준면에 올리고, 어느 축을 기준으로 회전과 이동을 제한할지 정한 뒤 그 좌표계 안에서 위치도·평면도·수직도·프로파일을 평가합니다.

즉, 도면 또는 PMI의 DRF(Datum Reference Frame)가 바뀌면 같은 형상과 같은 측정값이라도 결과가 달라질 수 있습니다.

ASME 기반 업무에서는 DRF라는 표현을 많이 사용하고, ISO GPS 체계에서는 Datum System이라는 표현을 쓰는 경우가 많습니다. 실제 프로젝트에서는 고객 도면이 어떤 규격 체계를 따르는지 먼저 확인하고, 한 도면 안에서 기호·해석 규칙을 혼용하지 않는 것이 중요합니다.

같은 부품이 설계팀에서는 합격, 검사팀에서는 불합격이 되는 흐름

확인 단계	반드시 같아야 하는 정보	불일치 시 발생하는 문제
CATIA FT&A/PMI	Datum A-B-C 순서, 기본치수, 공차 프레임, Datum Target	설계 의도와 측정 의도가 분리됨
가공·조립 치공구	클램핑 위치, 기준 핀, 지지면, 변형 허용 범위	가공·조립 상태에서 기준면이 달라짐
CMM 프로그램	정렬 순서, 프로브 접촉 영역, 축·평면 구성 방식	동일 부품의 합격·불합격 판정이 뒤바뀔 수 있음
검사성적서·Control Plan	CTQ 명칭, 공차값, 샘플링, 재측정 규칙	협력사·납품처 간 품질 분쟁과 재작업 증가

먼저 확인해야 할 대표적인 불일치 항목

• CATIA에서는 A-B-C로 정의했지만 CMM에서는 A-C-B 또는 A-외곽면-C로 정렬한 경우
• 설계 의도는 장공 축 또는 체결 보스 축을 B 기준으로 사용했지만, 검사 프로그램은 가공 편의상 외곽면을 B 기준으로 사용한 경우
• 기능 DRF 기반 검사가 필요한데 CMM에서 베스트핏 정렬을 적용한 경우
• Datum Target 위치·면적·점 개수가 PMI에는 있으나 검사 기준서 또는 CMM 프로그램에는 빠진 경우
• STEP AP242, 3D PDF, JT 등 중립 데이터로 전달하면서 PMI의 의미 정보 또는 피처 연계가 손실된 경우

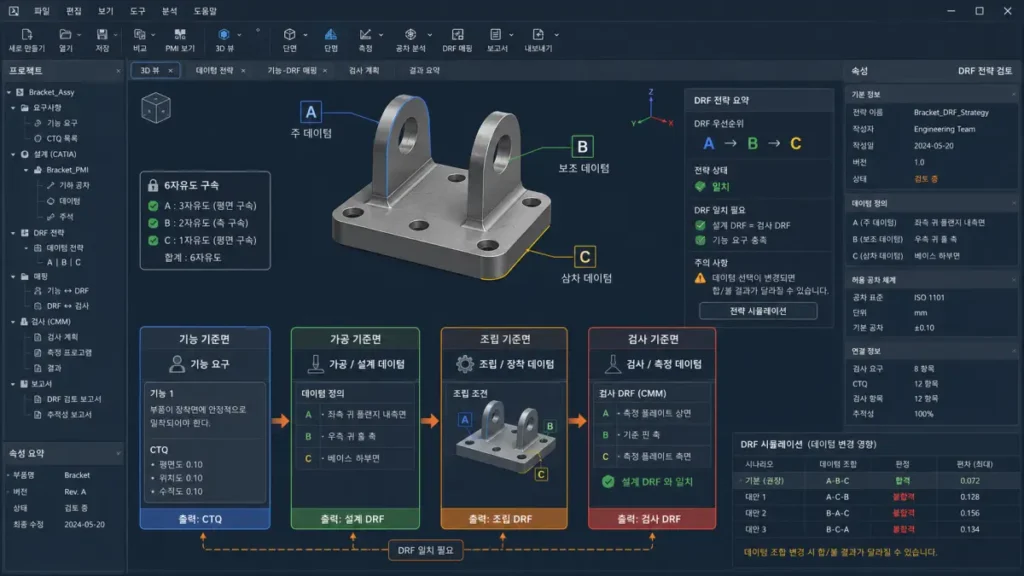

기능 요구에서 시작하는 Datum·DRF 전략

좋은 기준면은 측정 편의만 보고 정하지 않습니다. 제품이 실제로 어떤 상대 부품과 접촉하고, 어느 방향으로 체결되며, 어떤 위치와 자세가 보장되어야 하는지를 먼저 정리해야 합니다. 이 기능 요구가 기준면 선택의 출발점입니다.

예를 들어 브래킷이 프레임에 밀착되고, 체결 볼트 위치가 정확해야 하며, 상대 부품과의 간섭이 없어야 한다면 장착 평면은 A 기준, 체결 홀 또는 장공 축은 B 기준, 회전 방향을 제한하는 보조면이나 홀은 C 기준 후보가 됩니다. 반대로 가공이 쉽다는 이유만으로 외곽면을 B 기준으로 잡으면 실제 조립 상태와 검사 상태가 달라질 수 있습니다.

기능 기준면과 조립 기준면은 같을 수도, 다를 수도 있습니다

기능 기준면은 제품이 실제 사용 환경에서 상대 부품에 의해 구속되는 면·축·점입니다. 조립 기준면은 조립 치공구나 작업자가 부품을 고정할 때 사용하는 기준입니다. 두 기준이 완전히 같으면 관리가 쉬워지지만, 생산성·접근성·변형 문제로 서로 다를 수 있습니다.

이때 중요한 것은 “조립 기준이 기능 기준과 달라도 되는가”가 아니라, 조립 과정에서 발생하는 변동이 기능 성능에 영향을 주지 않도록 공차와 치공구 조건이 설계됐는가입니다. 조립 치공구에서 발생하는 변형이나 위치 편차가 기능 공차를 침범한다면, 검사 결과가 좋아도 실제 제품 성능은 불안정할 수 있습니다.

가공 기준면과 검사 기준면은 재현성을 기준으로 판단합니다

가공 기준면은 공구 접근성과 클램핑 안정성에 유리해야 하고, 검사 기준면은 반복 측정이 가능한 방식으로 재현돼야 합니다. CMM에서 흔히 사용하는 3-2-1 정렬은 부품의 자유도를 단계적으로 제한하는 대표 방식이지만, 실제 정렬 알고리즘과 접촉 방식은 도면 규격·치공구·검사 소프트웨어 설정에 따라 달라질 수 있습니다.

따라서 “3-2-1 정렬을 썼으니 설계 기준과 같다”라고 판단하면 안 됩니다. A 기준에서 어느 영역을 접촉했는지, B 축을 어느 홀·장공·원통면에서 만들었는지, C 기준으로 회전을 어떤 방식으로 제한했는지를 CATIA PMI와 CMM 프로그램에서 하나씩 대조해야 합니다.

DRF 정의 시 설계 검토 질문

• 이 부품이 실제 조립 상태에서 가장 먼저 접촉하는 기능면은 어디인가?
• 위치와 방향을 결정하는 체결 홀·장공·보스·축은 무엇인가?
• 회전 자유도를 마지막으로 제한하는 보조 기준은 무엇인가?
• 가공·조립·검사 과정에서 같은 기준면을 안정적으로 재현할 수 있는가?
• 국부 접촉이라면 Datum Target의 점·선·영역을 명확히 지정했는가?
• 베스트핏이 필요한 형상이라면 적용 영역과 허용 조건을 검사 기준서에 명시했는가?

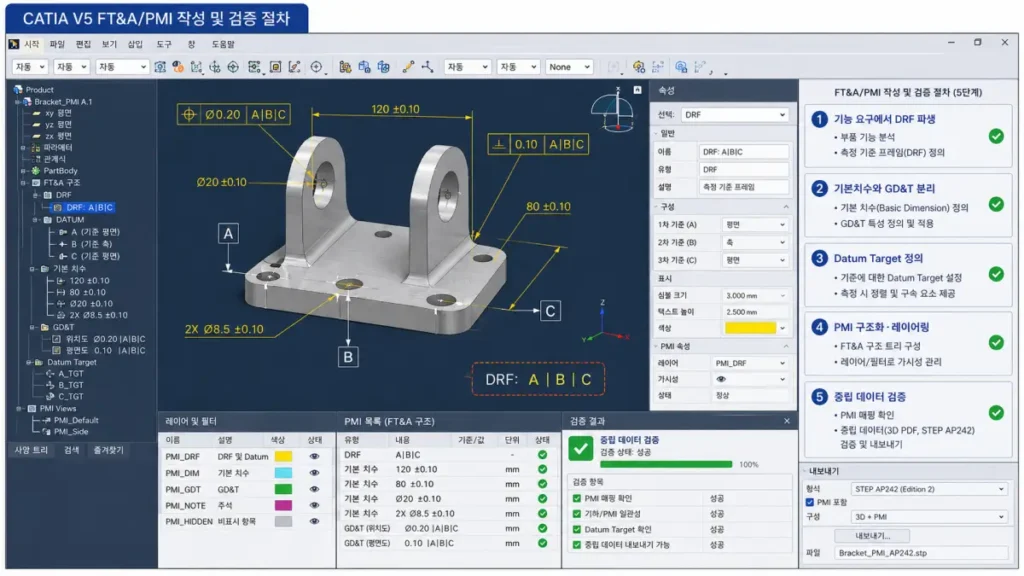

CATIA V5 FT&A/PMI 작성과 중립 데이터 검증 절차

CATIA V5 FT&A는 3D 모델 위에 기본치수, GD&T, 기준면, Datum Target, 주석, Capture 뷰를 구조화해 관리하는 작업 환경입니다. 3D PMI를 단순한 화면 표시용 주석으로 취급하면 협력사 전달 단계에서 정보가 끊기기 쉽습니다. 각 주석이 어느 형상과 연결되는지, 어떤 기준 체계를 따르는지, 중립 데이터에서도 의미가 유지되는지를 함께 검증해야 합니다.

1. 기능 요구에서 A-B-C DRF를 파생합니다

부품의 체결·접촉·씰링·간섭·유격 조건을 먼저 정리하고, 기능상 가장 우선되는 기준면부터 A, B, C 순서로 설정합니다. 가공 또는 조립 기준과 충돌한다면 공정 편차를 공차로 흡수할 수 있는지, 치공구 변경이 필요한지, 기능 기준을 재정의해야 하는지 검토합니다.

2. 기본치수와 GD&T를 혼동하지 않습니다

기본치수는 설계 의도를 표현하는 이론상 정확한 위치 정보이며, 허용 범위는 공차 프레임에서 정의합니다. 위치도·프로파일·수직도 등 GD&T는 기능 요구가 있을 때 적용해야 하며, 단순히 치수 개수를 줄이기 위한 수단으로 사용하면 검사성과 제조성이 오히려 나빠질 수 있습니다.

RFS, MMC, LMC 같은 재질 조건은 조립 여유·기능 게이지·측정 방법과 함께 검토해야 합니다. MMC를 적용했다고 무조건 검사성이 좋아지는 것은 아니며, 체결 기능과 가상 조건, 게이지 전략까지 일관되게 연결될 때 의미가 있습니다.

3. 부분 접촉은 Datum Target으로 명확히 정의합니다

사출 커버, 곡면 부품, 국부 지지 구조처럼 기준면 전체가 실제로 접촉하지 않는다면 Datum Target이 필요합니다. 기준면의 어느 구간을 몇 개의 점·선·영역으로 접촉시키는지 지정해야 치공구와 CMM 프로빙 전략이 같은 방향으로 설계됩니다.

4. PMI는 용도별로 구조화하고 Capture 뷰를 분리합니다

일반 공차, CTQ, 가공 기준, 조립 기준, 검사 기준을 하나의 화면에 모두 겹치면 협력사와 검사자가 핵심 정보를 놓치기 쉽습니다. CATIA PMI에서는 기능별 Capture 뷰와 Annotation Plane을 분리하고, 협력사 전달용 뷰에는 DRF·기본치수·공차 프레임·Datum Target·검사 조건이 한 번에 보이도록 구성하는 편이 좋습니다.

5. STEP AP242·3D PDF·JT 전달 전 PMI 매핑을 확인합니다

중립 데이터 내보내기는 저장 버튼을 누르는 것으로 끝나지 않습니다. 받는 쪽 뷰어 또는 검사 소프트웨어에서 기본치수, 공차 프레임, Datum Reference, Datum Target, 피처 연결 정보가 유지되는지 다시 열어봐야 합니다. 그래픽 표시만 남고 의미 정보가 손실될 수 있으므로, 가능하면 의미 PMI와 표시 PMI를 모두 확인하는 절차를 두는 것이 안전합니다.

CATIA V5 FT&A 작업 흐름 참고 영상

아래 영상은 CATIA V5 3D Master와 FT&A 작업 흐름을 빠르게 확인할 때 참고할 수 있습니다.

실제 프로젝트에서는 영상 설정을 그대로 적용하기보다 고객 도면 규격, 사내 GD&T 표준, 협력사 검사 환경에 맞춰 Capture 뷰와 검사 기준서를 별도로 확정해야 합니다.

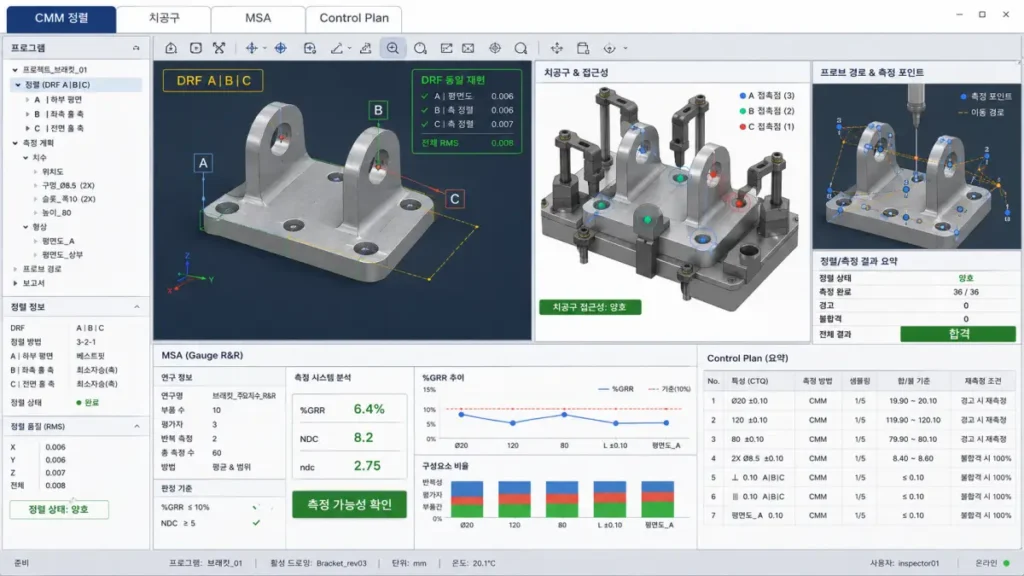

CMM 정렬·치공구·MSA·Control Plan을 같은 기준으로 연결하는 방법

CATIA에서 DRF를 잘 정의했더라도 검사실과 생산 현장에서 재현하지 못하면 품질 기준은 작동하지 않습니다.

CMM 프로그램, 치공구, 프로브 접근성, 샘플링, MSA, 재측정 규칙을 설계 데이터와 연결해야 반복 불합격과 협력사 해석 차이를 줄일 수 있습니다.

CMM 프로그램에는 정렬 순서와 접촉 영역을 남겨야 합니다

CMM 프로그램에는 단순히 “A-B-C 정렬”이라고만 적지 말고, A 기준의 측정 면적과 포인트 수, B 기준의 홀·축·장공 선택 방식, C 기준의 회전 제한 요소를 함께 기록해야 합니다. 동일한 A-B-C 표기라도 접촉 위치와 축 생성 방법이 달라지면 결과는 달라질 수 있습니다.

기능 DRF가 명확히 정의된 CTQ 항목은 기본적으로 해당 DRF에 따라 평가하는 것이 원칙입니다.

베스트핏은 복합 곡면이나 외관 형상 비교에 유용할 수 있지만, 기능 기준면 기반의 합격·불합격 판정을 대신하면 안 됩니다. 베스트핏을 허용해야 한다면 적용 형상, 알고리즘, 기준 영역, 허용 목적을 검사 기준서에 명시해야 합니다.

치공구는 Datum Target을 물리적으로 재현해야 합니다

치공구의 지지점과 클램핑 위치는 측정 중 변형을 만들지 않아야 하고, 설계 PMI의 Datum Target과 호환돼야 합니다. 특히 얇은 판재, 사출 커버, 다이캐스팅 부품은 클램프 힘이나 지지 위치에 따라 형상이 달라질 수 있으므로, “자유 상태 검사”인지 “조립 상태 검사”인지도 분리해 관리해야 합니다.

MSA는 공차값을 정하기 전과 양산 전 모두 확인합니다

측정 시스템이 공차에 비해 충분한 분해능과 반복성을 확보하지 못하면, 공차 경계에 있는 부품의 합격·불합격 판단이 흔들릴 수 있습니다.

Gage R&R, 반복성, 재현성, 평가자 차이, 치공구 영향, 프로브 전략을 확인하고, 사내 기준 또는 고객 요구 기준에 따라 측정 시스템의 적합성을 판정해야 합니다.

%GRR 10% 같은 수치는 실무에서 자주 참고하지만 모든 프로젝트에 기계적으로 적용할 수 있는 절대 기준은 아닙니다. 안전·기능 중요도, 고객 품질 기준, 공차 폭, 측정 방법, 비용 구조에 따라 판단 기준을 별도로 정해야 합니다.

Control Plan에는 검사 방법뿐 아니라 재측정 조건도 기록합니다

관리 항목	기록해야 할 내용	실무 점검 포인트
CTQ 특성	특성명, 도면 번호, PMI Capture, 공차 프레임	도면·PMI·검사성적서 명칭이 동일한가
정렬 방법	DRF 순서, 기준면 접촉 영역, 홀·축 생성 방식	설계 DRF와 CMM 정렬이 동일한가
치공구	지지점, 클램프 위치, Datum Target, 변형 관리	측정 포인트 접근성과 반복성이 확보됐는가
샘플링	초도·양산 샘플 수, 검사 빈도, 특성별 가중치	CTQ와 일반 특성을 구분했는가
재측정 규칙	경고 구간, 재측정 횟수, 측정자 변경 조건, 에스컬레이션	불합격 발생 시 즉시 판정 기준이 있는가

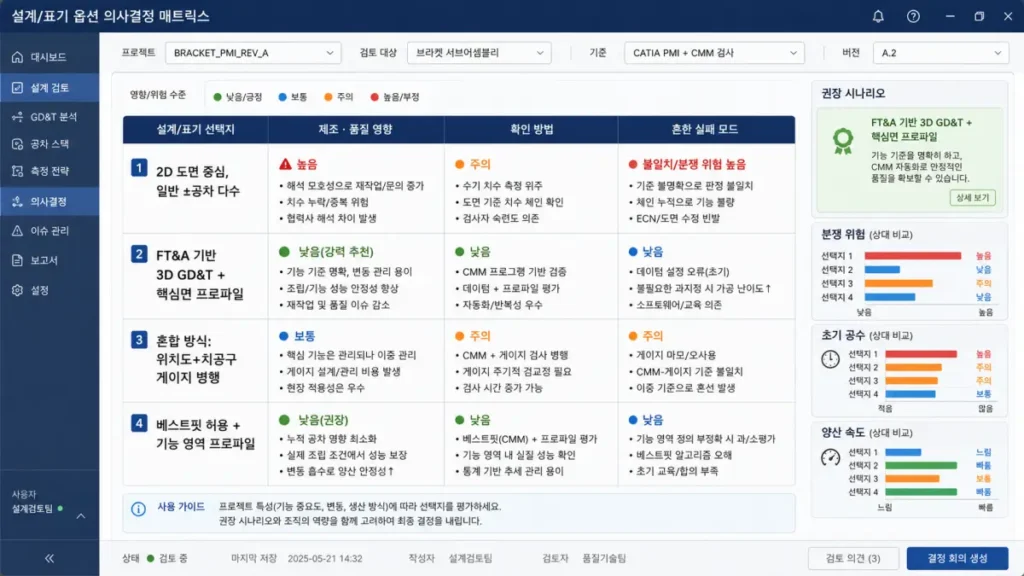

2D 도면·3D GD&T·게이지·베스트핏 방식별 트레이드오프

모든 부품에 동일한 표기 방식이 정답은 아닙니다.

형상 복잡도, 생산 수량, 협력사 역량, CMM 자동화 수준, 기능 중요도, 외관 품질 기준에 따라 관리 방식을 달리해야 합니다.

다만 기준면과 CTQ가 불명확한 상태에서 2D 치수만 늘리거나 베스트핏을 관행처럼 쓰는 방식은 장기적으로 품질 분쟁을 키울 수 있습니다.

설계·표기 방식	적합한 상황	장점	대표적인 실패 모드
2D 도면 중심, 일반 ±공차 다수	단순 형상·낮은 기능 위험·수동 측정 중심	협력사 접근성이 높고 초기 작성이 빠름	기준면 해석 차이, 치수 누락·중복, CMM 정렬 불일치
FT&A 기반 3D GD&T + 핵심면 프로파일	조립 기능과 반복 정렬이 중요한 부품	설계 의도·CTQ·검사 기준 연결이 명확함	PMI 의미 정보 손실, 협력사 뷰어·검사 SW 호환성 미검증
위치도 + 치공구 게이지 병행	양산 속도와 기능 게이지 판정이 중요한 부품	현장 판정 속도가 빠르고 반복 검사가 쉬움	게이지 구속 방식이 설계 DRF와 달라지는 문제
베스트핏 허용 + 기능 영역 프로파일	외관 커버·복합 곡면·형상 편차 관리가 중요한 부품	복합 형상 전체의 추세 관리에 유리함	기능 DRF가 필요한 항목까지 베스트핏으로 판정하는 오류

실전 사례로 보는 DRF 불일치 해결 방법

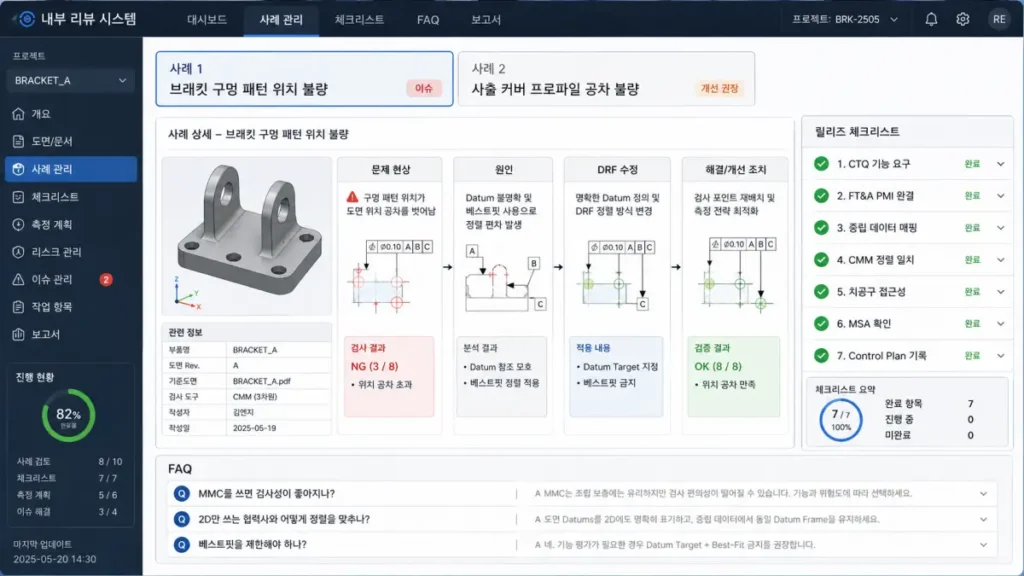

사례 1. 브래킷 구멍 패턴 위치도가 반복 불합격인 경우

프레임 체결용 브래킷에서 CATIA PMI는 A를 장착 평면, B를 장공 축, C를 보조 기준으로 정의했습니다. 하지만 협력사 CMM은 장공 축 대신 가공하기 쉬운 외곽면을 B 기준으로 사용했고, 위치도 평가에서 일정한 방향의 오프셋이 반복됐습니다.

개선 방법: CATIA FT&A에 B 기준 피처를 장공 중심축으로 명확히 지정하고, 필요한 경우 Datum Target을 추가합니다. 이어서 CMM 프로그램의 2차 기준 생성 방식을 장공 축으로 수정하고, 검사 기준서에 “기능 DRF 평가 시 베스트핏 사용 금지” 또는 제한 조건을 명시합니다.

사례 2. 사출 커버 프로파일 공차가 과도하게 불합격인 경우

외관과 씰링 기능이 함께 있는 사출 커버는 외곽 형상 전체를 베스트핏으로 평가하면 결과가 좋아 보일 수 있습니다. 하지만 실제 체결 보스와 장착면을 기준으로 조립할 때 변형이나 들뜸이 발생한다면, 외관 형상은 합격이어도 기능상 문제를 만들 수 있습니다.

개선 방법: 체결 보스 2점과 장착 평면을 기준으로 DRF를 다시 정의하고, Datum Target의 접촉 면적·점 위치를 지정합니다. 치공구 지지점도 해당 기준과 맞추며, CMM 측정 포인트는 외곽 전체에 균등하게 배치하기보다 체결부·씰링 라인·간섭 위험 구간에 집중합니다.

릴리즈 전 DRF·PMI·CMM 체크리스트

• 기능 요구에서 A-B-C 기준면 순서와 역할을 파생했는가
• 가공·조립 기준이 기능 기준과 다를 때 공정 편차를 공차 또는 치공구로 관리했는가
• CATIA FT&A/PMI에 DRF, 기본치수, GD&T, Datum Target이 완결됐는가
• 협력사 전달용 Capture 뷰에서 핵심 CTQ와 검사 기준을 쉽게 확인할 수 있는가
• STEP AP242, 3D PDF, JT 등 중립 데이터에서 PMI 매핑과 피처 연결이 유지되는가
• CMM 프로그램의 기준면 순서·접촉 영역·축 생성 방식이 CATIA PMI와 같은가
• 베스트핏 사용 여부와 적용 범위가 검사 기준서에 기록됐는가
• 치공구의 지지점·클램프 위치가 Datum Target과 호환되는가
• MSA로 측정 시스템의 반복성과 재현성을 검토했는가
• Control Plan에 샘플링, 합격 기준, 경고 구간, 재측정 규칙이 기록됐는가

FAQ: CATIA FT&A/PMI와 CMM 검사 기준에서 자주 묻는 질문

MMC를 적용하면 CMM 검사가 더 쉬워지나요?

구멍과 축의 체결 여유를 기능적으로 허용하고, 기능 게이지 또는 가상 조건을 활용해야 하는 상황이라면 MMC가 유리할 수 있습니다. 다만 MMC는 검사 편의를 위한 옵션이 아니라 조립 기능을 표현하기 위한 규칙입니다. 체결 조건, 가상 조건, 게이지 전략, CMM 평가 방식까지 함께 검토해야 합니다.

2D 도면만 사용하는 협력사와 DRF를 어떻게 맞추나요?

2D 도면에는 Datum A-B-C의 피처와 순서를 명확히 표시하고, 별도 검사 기준서에 프로브 접촉 영역·홀 축 생성 방법·베스트핏 사용 여부를 그림으로 첨부하는 것이 좋습니다. 가능하면 CATIA PMI Capture 화면을 PDF로 함께 전달해 설계 기준과 검사 기준을 시각적으로 연결합니다.

베스트핏은 사용하면 안 되나요?

베스트핏 자체가 잘못된 것은 아닙니다. 외관 커버, 복합 곡면, 전체 형상 추세 관리에는 효과적일 수 있습니다. 다만 체결 위치, 씰링 면, 간섭, 기능 축처럼 명확한 Datum 기반 평가가 필요한 항목까지 베스트핏으로 판정하면 기능 기준과 검사 기준이 분리될 수 있습니다.

스캔 데이터나 점군 데이터로도 동일하게 판정할 수 있나요?

가능합니다. 다만 점군 정렬 기준이 CATIA PMI의 DRF와 일치해야 하며, 메시 스무딩·리샘플링·필터링·노이즈 제거 조건도 기록해야 합니다. 스캔 데이터는 포인트 수가 많다는 이유만으로 더 정확한 것은 아니며, 정렬 조건과 데이터 처리 방식이 결과에 직접 영향을 줍니다.

DRF를 바꾸면 공차값도 다시 검토해야 하나요?

네. DRF 변경은 단순한 주석 변경이 아니라 부품을 평가하는 좌표계와 기능 해석 방식이 바뀌는 작업입니다. 최소한 CTQ 항목은 공차 재검토, 기존 샘플 재측정, 조립 기능 확인, 치공구·CMM 프로그램 수정 여부를 함께 검토해야 합니다.

최종 정리: 도면·PMI·CMM·성적서는 하나의 품질 언어여야 합니다

CATIA V5 FT&A/PMI 기반의 3D GD&T를 제대로 운영하려면 공차 프레임을 작성하는 것만으로는 부족합니다.

기능 요구에서 출발한 Datum 전략을 만들고, 이를 가공·조립·치공구·CMM 정렬·검사성적서·MSA·Control Plan까지 동일한 언어로 이어야 합니다.

반복 불합격이 발생한다면 공차값을 먼저 넓히기보다 DRF 명칭, 기준면 순서, 접촉 영역, Datum Target, 베스트핏 조건, PMI 중립 데이터 매핑을 먼저 비교해 보세요. 이 여섯 항목만 정확히 맞춰도 설계팀과 협력사 검사팀 사이에서 반복되던 불필요한 품질 분쟁을 상당 부분 줄일 수 있습니다.
