Solid Edge Tab and Slot 안 맞을 때｜탭 방향·슬롯 간격·판금 전개·용접 검증

Solid Edge 2026 Tab and Slot을 처음 사용하면 명령 한 번으로 판금 탭과 슬롯이 만들어지기 때문에 꽤 편합니다. 예전처럼 한쪽 판에 탭을 그리고 상대 부품으로 형상을 투영해서 슬롯을 다시 만드는 과정을 줄일 수 있기 때문입니다.

그런데 실제 제품설계를 해보면 CAD 화면에서 탭과 슬롯이 만들어졌다는 것과 실제로 제작 가능한 것은 전혀 다른 이야기입니다.

탭이 반대쪽으로 튀어나오거나 슬롯이 상대 부품을 관통하지 않는 문제는 비교적 쉽게 발견됩니다. 더 까다로운 것은 3D Assembly에서는 잘 맞았는데 레이저 절단 후 실제 판을 끼우니 들어가지 않거나, 절곡 이후 슬롯 위치가 달라지고, 용접 토치가 들어갈 공간이 없어지는 경우입니다.

제품디자인과 기구설계를 오래 하면서 느낀 부분인데, 이런 판금 기능은 명령 사용법보다 제작 공정 순서를 거꾸로 생각하며 설계하는 습관이 훨씬 중요합니다.

Solid Edge 2026 Tab and Slot은 어떤 기능인가?

Tab and Slot은 두 부품이 서로 맞물리도록 한쪽에는 돌출된 Tab, 상대 부품에는 이를 받아주는 Slot을 만드는 인터록 구조입니다.

판금 구조물이나 용접 Assembly에서 부품 위치를 잡기 위한 목적으로 많이 사용합니다.

• 판금 브래킷과 Base Plate 위치 결정
• 용접 전 부품 임시 고정
• 여러 Rib·Partition의 일정한 위치 유지
• Box·Frame 구조물 조립
• 별도 Jig를 만들기 전 시제품 위치 확인

Siemens는 Designcenter Solid Edge 2026에서 기존에 여러 단계로 만들어야 했던 이러한 형상을 Tab and Slot 명령 하나로 자동화했습니다.

특히 단일 Part뿐 아니라 Multibody Part와 전체 Assembly에서도 사용할 수 있기 때문에 실제 판금 조립품을 설계할 때 활용도가 높은 기능입니다.

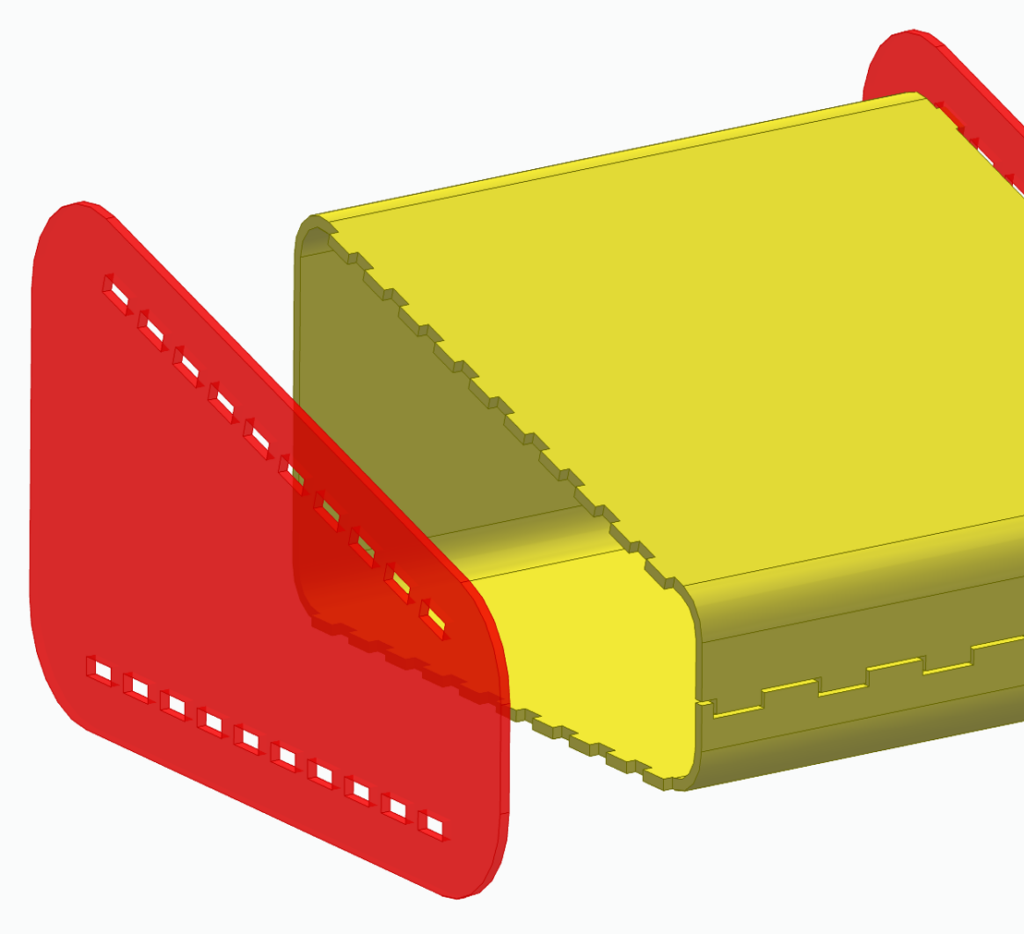

Tab과 Slot부터 정확히 구분해야 한다

신입 설계자에게 설명한다면 가장 먼저 Tab과 Slot을 CAD 명령이 아니라 실제 철판 두 장이라고 생각해보라고 할 것 같습니다.

Tab은 위치를 잡아주는 돌출 형상

Tab은 한쪽 판재에서 상대 부품을 향해 돌출되어 나오는 형상입니다.

중요한 것은 단순히 어느 면에서 만들어지느냐가 아니라 조립할 때 어느 방향으로 들어가야 하는가입니다.

Slot은 Tab이 통과하는 절개 형상

Slot은 상대 부품에 생성되는 절개부입니다.

Slot이 너무 작으면 Tab이 들어가지 않고, 너무 크면 조립은 쉬워도 위치 결정 기능이 떨어집니다.

Solid Edge Tab and Slot 생성 전 제가 먼저 확인하는 것

1판 두께를 확인한다

첫 번째는 너무 당연해 보이지만 실제 Thickness입니다.

Tab이 만들어지는 부품이 1.2t이고 Slot이 만들어지는 상대 부품이 2.0t라면 두 부품의 역할과 삽입 방향부터 다시 생각해야 합니다.

2Tab 부품과 Slot 부품을 정한다

두 부품이 화면에서 직각으로 만나는 것만 보고 명령을 실행하기보다 다음 세 가지를 먼저 정합니다.

• 어느 부품을 먼저 위치시킬 것인가?
• 어느 부품을 나중에 삽입할 것인가?
• 최종 용접은 어느 방향에서 할 것인가?

저라면 조립 Jig 없이도 기준 위치가 명확한 쪽을 Slot 부품으로 두고, 상대적으로 이동시켜 끼우기 쉬운 부품을 Tab 쪽으로 검토하는 식으로 시작할 것 같습니다.

3Face Normal과 앞뒤 방향을 본다

Tab이 반대쪽으로 생성되는 가장 흔한 원인 중 하나입니다.

CAD 화면에서 같은 평면처럼 보여도 Sheet Metal에는 재질 방향과 Face의 앞뒤가 존재합니다.

그래서 형상이 잘못 생성됐다고 바로 삭제하기보다 선택한 Face와 Tab 돌출 방향이 실제 Assembly의 삽입 방향과 같은지부터 확인합니다.

Solid Edge에서 Tab and Slot 명령이 안 보인다면?

Tab and Slot은 Designcenter Solid Edge 2026의 Part·Sheet Metal 업데이트에서 새 기능으로 소개되었습니다.

따라서 오래된 Solid Edge 버전을 사용한다면 같은 이름의 명령이 없을 수 있습니다.

가장 많이 생기는 오류｜Tab이 반대쪽으로 나온다

Tab이 상대 판을 향하지 않고 반대 방향으로 생성된다면 가장 먼저 Face 방향과 대상 부품을 다시 확인합니다.

확인 순서

1. Tab을 생성할 Component를 다시 확인합니다.
2. Slot을 생성할 상대 Component를 확인합니다.
3. 실제 조립 상태로 View를 돌립니다.
4. 완성품에서 부품이 들어오는 삽입축을 확인합니다.
5. Tab이 상대 Face를 향하는지 확인합니다.
6. 대표 Tab 하나만 먼저 생성합니다.
7. 정상일 때 Pattern 또는 나머지 형상으로 확대합니다.

Slot 폭을 판 두께와 똑같이 만들면 안 되는 이유

예를 들어 Tab 부품이 1.5mm 판이라고 해서 Slot 폭을 무조건 1.5mm로 만들면 CAD에서는 정확하게 들어갑니다.

하지만 실제 철판은 CAD의 이상적인 Solid와 다릅니다.

• 판재 두께 편차
• Laser Kerf
• Punch 공구 마모
• 절단면의 Burr
• 분체도장
• 도금 두께
• 용접 열변형
• 조립자의 삽입 각도

Clearance가 너무 작으면

• Tab이 Slot에 들어가지 않음
• 망치나 프레스로 강제 조립해야 함
• 도장이 벗겨짐
• 얇은 판이 휘어짐
• 용접 전 이미 조립 응력이 생김

Clearance가 너무 크면

• 조립 위치가 흔들림
• 직각도 확보가 어려움
• 용접 전 Gap이 일정하지 않음
• Jig 감소라는 Tab and Slot의 장점이 떨어짐

Tab 길이는 길수록 좋은 게 아니다

처음 설계할 때는 Tab이 Slot 반대편으로 길게 나올수록 잘 잡힐 것처럼 생각하기 쉽습니다.

하지만 지나치게 긴 Tab은 다른 문제가 생깁니다.

• 용접 토치 접근을 방해
• 후면 외관에 돌출부 발생
• 연마 공정 증가
• 부품 삽입각 제한
• 주변 부품과 간섭

Bend 근처에 Slot을 만들 때 특히 조심해야 한다

판금 모델에서 가장 조심해야 할 부분 중 하나가 Bend Line 주변의 Slot입니다.

3D Folded 상태에서는 제대로 맞아 보여도 Flat Pattern을 만들면 Slot이 Bend Region에 걸리거나 예상과 다른 위치에 나타날 수 있습니다.

왜 위치가 달라질까?

• Material Thickness
• Inside Bend Radius
• K-Factor
• Bend Allowance
• Bend Deduction
• Springback
• 실제 절곡 금형 조건

때문입니다.

3D 조립 → 전개 → 절곡 → 용접까지 순서대로 확인한다

① 3D Assembly

먼저 기본적인 맞물림과 Interference를 확인합니다.

② Flat Pattern

Slot이 실제 절단 가능한 형태로 전개되는지 확인합니다.

③ Cutting

Laser나 Punch에서 폭과 끝단 거리가 실제 가공 가능한지 확인합니다.

④ Bending

절곡 후 Tab과 Slot의 상대 위치가 다시 일치하는지 봅니다.

⑤ Assembly

부품이 실제 방향으로 들어가는지 확인합니다.

⑥ Welding

Tool 접근성과 열변형, 최종 Datum 위치를 확인합니다.

Interference가 없다고 조립 가능한 것은 아니다

Solid Edge에서 간섭이 0으로 나오고 Tab과 Slot이 정확하게 맞물려도 실제 작업자가 조립할 수 없는 구조가 있습니다.

• Tab을 Slot에 넣기 위한 이동 공간이 없음
• 다른 부품 때문에 삽입각이 나오지 않음
• 용접 토치가 들어갈 공간이 없음
• Clamp를 잡을 공간이 없음
• 선행 부품을 조립하면 후속 부품이 들어가지 않음

용접에서는 Tab and Slot이 너무 강한 구속이 될 수도 있다

Tab과 Slot을 촘촘하게 배치하면 조립 위치가 정확해질 것 같지만 용접 구조에서는 무조건 좋은 것은 아닙니다.

용접을 하면 소재가 국부적으로 가열된 뒤 수축합니다.

여러 개의 Tab이 모든 방향을 꽉 잡고 있으면 수축하면서 빠져나갈 자유도가 줄어 오히려 전체 Frame이 휘는 경우도 생각해야 합니다.

용접 전에 보는 네 가지

• Point Welding 순서 — 어디부터 임시 고정할 것인가?
• 본용접 방향 — 한쪽으로 수축이 누적되지 않는가?
• Tab 개수 — 필요 이상으로 위치를 구속하지 않았는가?
• 후가공 — Tab 절단·Grinding이 필요한가?

Flat Pattern에서 꼭 확인할 다섯 가지

도면에는 단순 Slot 크기만 적으면 부족하다

3D에서 Tab and Slot을 만들고 끝내면 제작자는 설계자가 어떤 의도로 해당 형상을 만들었는지 알기 어렵습니다.

단품 도면에 필요한 정보

• Tab Width
• Tab Length
• Slot Width
• Slot Length
• 기준 Edge 또는 Datum에서의 위치
• 수량
• 대칭 여부
• Deburring 요구사항

용접 도면에 추가할 정보

• 조립 방향
• 점용접 위치
• 용접 순서가 중요한 경우 작업 지시
• Tab 잔존 여부
• Tab 절단·Grinding 여부
• 외관면 후처리

검사는 단품과 용접 Assembly를 나눠서 본다

단품 검사

• Tab Width
• Tab Length
• Slot Width
• Slot 중심 위치
• Datum 대비 위치

조립 후 검사

• 부품 간 직각도
• Datum 위치
• 용접 후 휨
• 전체 Frame 치수
• 조립 Gap

이 둘을 분리하지 않으면 Slot 위치가 잘못된 것인지, 부품 자체의 절곡 오차인지, 용접 후 변형인지 원인을 찾기 어려워집니다.

실패 증상별로 보면 원인을 찾기 쉽다

제가 실제 작업이라면 이 순서로 수정한다

1. 원본 파일을 복사합니다.
2. Tab 하나와 Slot 하나만 남겨 대표 형상을 확인합니다.
3. Tab Component와 Slot Component를 다시 구분합니다.
4. 조립 삽입 방향을 결정합니다.
5. Material Thickness를 측정합니다.
6. Slot Clearance를 제조조건과 비교합니다.
7. Edge와 Bend에서 거리를 확인합니다.
8. Flat Pattern을 생성합니다.
9. Assembly에서 실제 삽입축으로 부품을 이동시켜 봅니다.
10. 용접 Tool 접근공간을 확인합니다.
11. 모든 조건이 정상인 뒤 나머지 Tab and Slot을 생성합니다.
12. Drawing과 제조용 데이터를 마지막으로 업데이트합니다.

Solid Edge 2026 공식 영상으로 실제 기능 확인

Solid Edge 2026의 Tab and Slot뿐 아니라 Part와 Sheet Metal에 추가된 전체 기능은 Siemens 공식 영상을 같이 보는 것이 이해하기 쉽습니다.

Siemens Digital Industries Software 공식 영상 · What’s new in Designcenter Solid Edge 2026 | Part and Sheet Metal Design

Solid Edge Tab and Slot 자주 묻는 질문

Solid Edge Tab and Slot 명령이 없습니다.

먼저 사용 중인 버전을 확인하세요. Tab and Slot은 Designcenter Solid Edge 2026의 Part·Sheet Metal 신규 기능으로 소개되었습니다. 이전 릴리스에서는 동일한 자동 명령이 없거나 작업 방식이 다를 수 있습니다.

Tab이 반대 방향으로 만들어집니다.

Tab을 생성하는 Component, 선택 Face의 앞뒤 방향, 실제 Assembly 삽입 방향을 다시 확인하는 것이 우선입니다. 여러 개를 동시에 수정하기보다 대표 Tab 한 개로 방향을 먼저 맞추는 것이 좋습니다.

Slot 폭은 판 두께와 같으면 되나요?

판 두께는 출발점일 뿐입니다. 실제 생산에서는 절단 오차, Burr, 판재 편차, 표면처리와 조립 Clearance까지 반영해야 합니다.

Tab을 길게 만들수록 잘 고정되나요?

지나치게 길면 반대쪽 돌출량이 커지고 용접 Tool 접근이나 후처리를 방해할 수 있습니다. 위치 유지에 필요한 길이와 용접·Grinding 공정을 함께 고려해야 합니다.

Bend Line 가까이에 Slot을 만들어도 되나요?

형상 생성 여부만으로 판단하면 안 됩니다. Thickness, Bend Radius, K-Factor와 실제 절곡조건에 따라 결과가 달라질 수 있으므로 Flat Pattern과 절곡 후 상태를 함께 확인해야 합니다.

3D Assembly에서 맞으면 제조 가능한 건가요?

아닙니다. 3D 맞물림은 기하학적 시작점입니다. Flat Pattern, 절단 가능성, 절곡 후 위치, 실제 삽입경로, 용접 접근성 및 검사까지 확인해야 제조 가능한 설계로 볼 수 있습니다.

Tab and Slot을 많이 만들수록 Jig를 줄일 수 있나요?

항상 그런 것은 아닙니다. 위치 결정에는 도움이 되지만 용접 구조에서는 지나친 구속이 열수축과 조립오차를 흡수하지 못하게 할 수도 있습니다. 필요한 위치 결정점과 조립 여유가 필요한 위치를 구분해 설계하는 것이 좋습니다.

마무리｜CAD에서 끼워지는 것보다 공장에서 끼워지는지가 중요하다

Solid Edge 2026 Tab and Slot은 예전처럼 Tab을 만들고 상대 형상을 투영한 뒤 Slot을 따로 작성해야 했던 작업을 상당히 줄여주는 편리한 기능입니다.

하지만 자동으로 만들어졌다는 이유만으로 그 형상이 곧바로 양산 가능한 것은 아닙니다.

제가 이런 판금 구조를 검토한다면 Tab 방향 → Slot Clearance → Edge/Bend 거리 → Flat Pattern → 실제 삽입경로 → 용접 Tool 접근 → 열변형 → 검사 Datum 순서로 확인할 것 같습니다.

특히 신입 설계 단계에서는 화면상 간섭이 없으면 설계가 끝났다고 생각하기 쉬운데, 실제 제품설계에서는 레이저 절단된 판을 사람이 들고 실제 방향으로 끼우고, 절곡하고, 용접하고, 마지막에 측정할 수 있어야 비로소 제조 가능한 데이터가 됩니다.

Tab and Slot 역시 단순한 CAD Feature가 아니라 조립방법과 제조순서를 모델 안에 미리 설계하는 기능이라고 생각하면 훨씬 이해하기 쉽습니다.
