솔리드엣지 조립 불가 간섭 없음｜공구 접근성과 체결 순서 검토
솔리드엣지 어셈블리에서 간섭검사를 돌렸는데 충돌이 하나도 나오지 않았음에도 시제품이나 양산라인에서는 “공구가 안 들어간다”, “이 부품을 먼저 끼우면 뒤쪽 볼트를 체결할 수 없다”, “작업자가 손으로 너트를 잡을 공간이 없다”는 문제가 생길 수 있습니다.
저는 산업디자인을 전공하고 자동차 관련 제품설계를 10년 넘게 하면서, CAD 화면에서 완벽해 보이던 구조가 실제 조립 단계에서 막히는 상황을 여러 번 겪었습니다. 이때 문제의 원인은 대부분 형상 간섭이 아니라 공구 접근성, 부품 삽입경로, 체결순서, 작업자의 손과 시야에 있었습니다.
핵심 답변
솔리드엣지의 간섭검사는 부품끼리 체적이 겹치는지를 확인하는 출발점입니다. 실제 조립 가능 여부는 체결점마다 공구 외형과 삽입축, 라쳇·렌치의 회전공간, 손과 시야, 선행·후속 부품의 체결순서를 따로 검토해야 합니다. 간섭 없음과 조립 가능은 서로 다른 판정입니다.
Solid Edge의 명령 이름과 리본 위치는 버전·라이선스·사용자 인터페이스 설정에 따라 달라질 수 있습니다. 아래 내용은 특정 메뉴를 외우기보다 실제 양산 설계에서 조립성을 검토하는 논리에 초점을 맞췄습니다.
간섭 없음과 조립 가능은 다른 판정이다
일반적인 3D CAD 간섭검사는 두 솔리드의 체적이 겹치는지 확인합니다. 하우징과 브래킷이 관통하거나 볼트가 인접 부품과 겹치는 문제를 찾는 데는 효과적이지만, 공구가 들어오고 회전하는 공간까지 자동으로 판단하지는 않습니다.
예를 들어 M6 볼트 머리 주변에 빈 공간이 보여도 실제 라인에서 사용하는 소켓 외경이 더 크면 체결할 수 없습니다. 드라이버 비트가 나사 머리에 닿더라도 손잡이가 리브와 충돌하면 토크를 줄 수 없습니다. 최종 조립상태에서는 부품이 서로 떨어져 있어도 삽입 중간 경로에서 걸릴 수 있습니다.
자동차 제품설계에서 자주 만난 조립 불가 사례
자동차 부품은 협소한 패키지 안에 브래킷, 와이어링, 커넥터, 흡차음재, 커버, 클립이 겹쳐 배치됩니다. 그래서 CAD에서 부품 간 여유가 몇 밀리미터 남는 것과 실제 라인에서 체결 가능한 것은 전혀 다른 문제입니다.
브래킷 볼트는 보이지만 소켓이 들어가지 않는 경우
인스트루먼트 패널이나 콘솔 내부 브래킷처럼 깊은 위치에 있는 볼트는 머리가 화면에서 보여도 소켓 외경과 연장대가 주변 리브에 걸릴 수 있습니다. 특히 플랜지 볼트는 볼트 머리보다 소켓이 훨씬 큰 외곽체적을 필요로 합니다.
커넥터를 먼저 꽂으면 체결공구가 막히는 경우
전장 커넥터와 클립은 최종 위치에서 볼트와 간섭하지 않더라도, 체결공구가 들어오는 경로를 가릴 수 있습니다. 이때 커넥터를 나중에 장착하면 해결될 수 있지만 하네스 길이와 작업순서가 허용하는지 생산기술과 함께 확인해야 합니다.
사출 커버를 닫은 뒤 서비스 볼트가 가려지는 경우
초기 조립은 가능하지만 수리나 교환 단계에서 커버 전체를 분해해야만 볼트에 접근할 수 있다면 서비스성이 떨어집니다. 자동차 설계에서는 최초 조립뿐 아니라 보증수리와 부품교체 공수까지 검토해야 하므로, 정비 접근성도 조립성의 일부로 봐야 합니다.
양산 공차가 겹치면 공구 여유가 사라지는 경우
명목 CAD에서는 2~3mm가 남더라도 사출 휨, 판금 위치편차, 용접변형, 클립 유격, 도장·코팅 두께가 한쪽으로 누적되면 공구가 걸릴 수 있습니다. 그래서 공구 여유는 명목값이 아니라 최악조건에서 남는 실제 공간으로 판단해야 합니다.
조립 불가를 만드는 다섯 가지 접근성 문제
| 문제 유형 | 확인할 질문 | 현장에서 나타나는 증상 | 우선 검토 방향 |
|---|---|---|---|
| 공구 외형 | 소켓·비트·렌치 헤드가 체결점까지 들어가는가 | 볼트는 보이지만 공구가 벽에 걸림 | 공구 더미모델과 접근체적 확인 |
| 회전공간 | 라쳇과 손잡이가 유효각도로 움직이는가 | 한 번 걸었지만 다시 돌릴 수 없음 | 회전 스윕과 반대방향 접근 검토 |
| 손·시야 | 부품을 잡고 나사산을 정렬하며 체결상태를 볼 수 있는가 | 나사 비틀림·부품 낙하·미체결 발생 | 임시고정과 작업자 자세 검토 |
| 삽입경로 | 최종 위치까지 직선·회전·기울임 경로가 열려 있는가 | 최종 위치는 맞지만 넣는 과정에서 걸림 | 부품 이동과 중간 자세 충돌 확인 |
| 체결순서 | 선행 부품이 후속 체결점과 검사경로를 막지 않는가 | 조립 중 역분해와 재조립이 필요 | 시퀀스 변경 또는 구조변경 검토 |
솔리드엣지에서 조립 접근성을 검토하는 순서
Siemens는 Solid Edge 어셈블리 환경에서 충돌과 간섭문제를 확인하고 조립지시를 작성할 수 있다고 안내합니다. 공식 조립 베스트 프랙티스에서는 단면으로 내부를 확인하고, 부품 이동 시 충돌검출을 활용하는 방법도 제시합니다.
- 체결점 목록을 만든다. BOM과 조립도에서 볼트, 너트, 나사, 클립, 리벳, 프레스핏, 접착 위치를 식별합니다.
- 기본 간섭검사를 수행한다. 부품 간 실제 체적 겹침과 의도된 압입·씰링 간섭을 구분합니다.
- 단면과 투명화로 내부를 확인한다. 최종 상태에서 체결부가 노출되는지, 주변 리브와 하우징이 어느 방향을 막는지 확인합니다.
- 실제 공구를 단순화한 더미를 배치한다. 소켓 외경, 비트 길이, 연장대, 라쳇 헤드와 손잡이 방향을 최소 형상으로 모델링합니다.
- 부품 이동과 충돌검출을 확인한다. 최종 위치뿐 아니라 삽입·회전·슬라이드 과정의 중간 충돌을 확인합니다.
- 조립순서를 단계별로 재현한다. 한 부품을 체결한 뒤 다음 체결점과 공구경로가 유지되는지 봅니다.
- 토크와 검사 가능 여부를 확인한다. 공구가 닿는 것만 보지 말고 지정 토크를 적용하고 마킹·누락검사를 할 수 있는지 확인합니다.
- PASS·조건부 PASS·FAIL로 기록한다. 조건부 PASS라면 사용 공구와 작업순서를 반드시 명시합니다.
Solid Edge 공식 어셈블리 기능은 Siemens Solid Edge Assembly Modeling and Management, 실무 권장사항은 Solid Edge Assembly Best Practices에서 확인할 수 있습니다.
공구 더미모델은 어느 정도까지 만들면 될까
공구 모델을 실제 제품처럼 정교하게 만들 필요는 없습니다. 조립성 검토용이라면 간섭에 영향을 주는 외곽체적만 남기는 것이 오히려 빠르고 관리하기 쉽습니다.
소켓과 연장대
소켓 외경, 깊이, 드라이브 연결부, 연장대 외경을 원통형으로 단순화합니다. 볼트 중심축과 소켓축이 일치하는지, 소켓이 볼트 머리 끝까지 들어가는지, 연장대가 하우징과 간섭하지 않는지 확인합니다.
라쳇과 토크렌치
라쳇 헤드 외곽과 손잡이 길이, 최소 작동각을 반영합니다. 공구가 한 번 들어가는 것보다 최소 작동각만큼 왕복할 수 있는지와 토크렌치 몸체가 주변 부품에 닿지 않는지가 중요합니다.
드라이버와 비트
비트의 유효길이와 홀더 외경, 드라이버 몸체를 단순 원통으로 표현합니다. 십자나 별나사는 축이 비뚤어지면 머리 손상과 체결토크 저하가 발생하므로 직선 정렬경로를 확인해야 합니다.
손과 작업공간
작업자의 손을 정밀한 인체모델로 만들기 어렵다면 손가락이 들어갈 최소 원통과 손바닥 접근 박스를 보조체적으로 사용합니다. 한 손으로 부품을 잡고 다른 손으로 공구를 조작하는 구조인지, 부품을 놓았을 때 스스로 위치를 유지하는지도 함께 봅니다.
실무에서 중요한 점: 설계자가 임의로 선택한 슬림 공구가 아니라 실제 생산라인에서 표준으로 쓰는 공구를 기준으로 해야 합니다. 시제품실에서만 가능한 특수공구를 전제로 PASS를 내면 양산 준비 단계에서 다시 문제가 생깁니다.
공구 여유 공간을 수치로 판단하는 방법
모든 체결부에 적용할 수 있는 고정 여유값은 없습니다. 공구 제조사 외형치수, 부품 공차, 조립 위치편차, 작업자의 접근각도와 사내 생산기술 표준을 기준으로 결정해야 합니다.
필요 반경 = 공구 최대 반경 + 부품 위치편차 + 작업 여유
실제 확보 반경이 필요 반경보다 작으면 명목 CAD에서 간섭이 없어도 조립 FAIL로 판단합니다.
예를 들어 소켓 최대 외경이 18mm라면 반경은 9mm입니다. 볼트 중심에서 벽까지 9mm가 정확히 남는 구조는 이론적으로 닿지 않을 수 있지만 공차와 작업 오차가 하나도 허용되지 않습니다. 브래킷 위치편차와 하우징 변형을 고려하면 실제 양산에서는 소켓이 걸릴 가능성이 높습니다.
공차 누적에서 확인할 항목
- 볼트홀과 기준면의 위치도
- 브래킷 절곡과 용접 위치편차
- 사출 하우징의 휨과 수축
- 클립·부싱·슬롯의 유격
- 도장·도금·실러·흡차음재 두께
- 조립 전 부품이 임시로 기울어지는 각도
공차와 조립기능의 관계는 기하공차 GD&T와 데이텀·위치도 적용방법에서 이어서 확인할 수 있습니다.
체결순서도는 부품 순서보다 작업상태를 기록한다
체결순서도를 부품 번호만 나열한 문서로 만들면 실제 문제를 놓치기 쉽습니다. 각 단계에서 부품이 스스로 위치를 유지하는지, 작업자가 계속 잡고 있어야 하는지, 다음 공구경로가 열려 있는지, 토크 확인과 마킹이 가능한지를 같이 표시해야 합니다.
실무에서는 조립시간보다 재현성을 먼저 본다
설계자가 만든 순서가 한 번 성공했다고 양산 가능한 것은 아닙니다. 작업자마다 같은 공구와 자세로 반복할 수 있고, 부품 편차가 있어도 체결되며, 누락을 검사할 수 있어야 양산성이 확보됩니다.
- 특수공구가 아니라 표준공구로 작업 가능한가
- 왼손·오른손 작업자가 모두 접근 가능한가
- 부품이 기울거나 빠지지 않도록 셀프 로케이팅되는가
- 나사를 손으로 몇 산 이상 물린 뒤 공구를 사용할 수 있는가
- 토크렌치와 체결 데이터 수집장비를 연결할 수 있는가
- 볼트 누락과 미체결을 비전·센서·마킹으로 확인할 수 있는가
- 불량 발생 시 필요한 부품만 분해해 재작업할 수 있는가
가상의 자동차 브래킷 사례로 보는 설계변경 판단
하우징 내부에 L자 브래킷을 M6 볼트 두 개로 고정하고 옆에 전장 커넥터가 배치된 구조를 가정해보겠습니다. 솔리드엣지 간섭검사에서는 브래킷, 하우징, 볼트, 커넥터가 서로 겹치지 않아 정상으로 나옵니다.
그러나 실제 공구 더미를 배치하면 한쪽 볼트는 리브 때문에 소켓 연장대가 기울고, 다른 쪽 볼트는 커넥터를 먼저 체결했을 때 라쳇 헤드가 들어가지 않는 문제가 확인됩니다.
첫 번째 검토는 작업순서 변경
브래킷 볼트를 먼저 체결하고 커넥터를 나중에 꽂는 순서로 해결되는지 확인합니다. 이때 하네스 길이와 커넥터 삽입방향, 커넥터 잠금 확인이 가능한지 함께 봐야 합니다.
두 번째 검토는 국부 형상 변경
리브의 끝단을 이동하거나 공구 접근축 주변에 국부 노치를 적용할 수 있습니다. 하지만 사출 유동, 강성, 진동, 외관 함몰, 금형 구조에 미치는 영향을 다시 확인해야 합니다.
세 번째 검토는 체결방식 변경
관통 볼트와 너트 대신 용접너트, 인서트너트, 클립너트, 한쪽 체결이 가능한 구조를 검토할 수 있습니다. 다만 체결강도, 풀림, 부식, 서비스성, 부품비와 공정비를 동시에 평가해야 합니다.
실무에서는 구조를 크게 바꾸기 전에 순서와 표준공구로 해결 가능한지부터 확인합니다. 구조변경은 도면뿐 아니라 금형, BOM, 작업표준, 검사기준, FMEA와 승인자료까지 연쇄적으로 바꾸기 때문입니다.

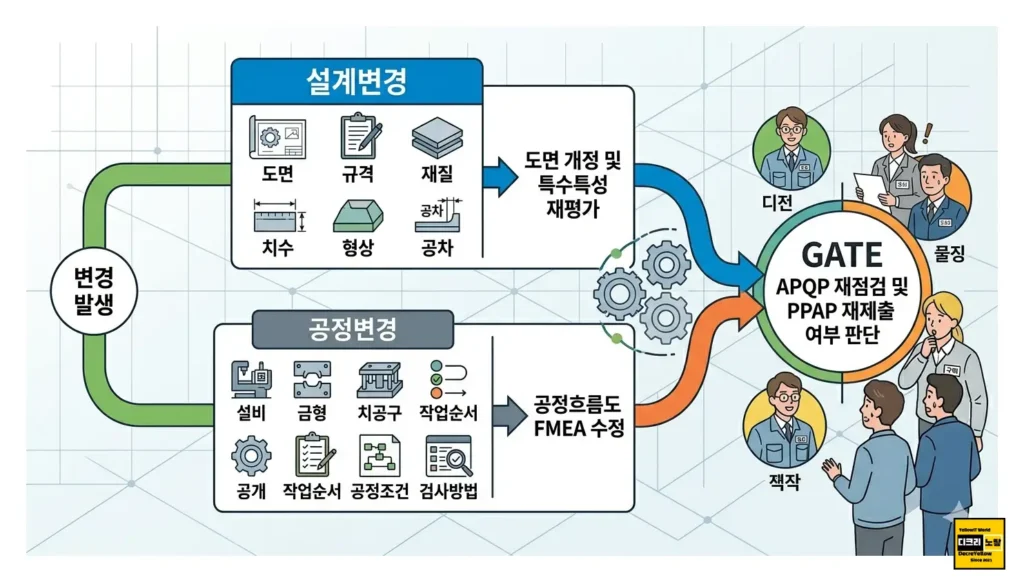

변경 범위를 정리할 때는 자동차 협력사 설계변경·공정변경 시 APQP·PPAP·FMEA 재검토 범위를 함께 보면 좋습니다.
설계변경 요청서에 기록할 내용
현장에서 “조립이 힘들다”라고만 전달하면 설계자는 어떤 상태를 재현해야 하는지 알기 어렵습니다. ECR이나 설계변경 요청서에는 형상 간섭과 접근성 문제를 분리해서 적어야 합니다.
| 기록 항목 | 작성 예시 |
|---|---|
| 문제 위치 | 어셈블리 번호, 부품번호, 체결점 ID, 도면 리비전 |
| 현재 판정 | 부품 간 형상 간섭 없음 / 지정 소켓 접근 FAIL |
| 재현 조건 | 표준 10mm 소켓, 연장대, 정면 접근, 커넥터 선행장착 상태 |
| 실패 원인 | 리브가 공구축을 막고 라쳇 헤드가 커넥터와 충돌 |
| 임시조치 | 커넥터 후조립, 특수 연장공구 사용 여부 |
| 영구대책 | 리브 이동, 체결방향 변경, 너트구조 변경 |
| 영향 검토 | 강도·진동·금형·원가·BOM·FMEA·Control Plan·서비스성 |
| 완료 판정 | 표준공구 체결 가능, 지정토크 적용, 누락검사 가능 |
Solid Edge 파일과 스크린샷만 보내기보다 공구 더미, 접근축, 체결순서, 문제 부품을 한 화면에 표시하는 편이 협력사와 생산기술 부서가 같은 조건을 재현하기 쉽습니다.
조립 접근성 자가점검표
어셈블리 리뷰 전에 체결점별로 확인하세요
간섭 검토와 함께 보면 좋은 디크리노랗 글
Solid Edge 조립 동작과 충돌검토 영상
Siemens Software 영상에서는 Solid Edge 어셈블리에서 부품의 움직임을 확인하면서 충돌과 간섭을 검토하는 기본 흐름을 볼 수 있습니다. 영상의 인터페이스가 현재 버전과 다르더라도, 최종 위치가 아니라 이동과정까지 검증해야 한다는 개념은 동일합니다.
자주 묻는 질문
솔리드엣지 간섭검사를 통과하면 조립 가능한가요?
아닙니다. 간섭검사는 부품 체적 충돌을 확인하는 기능입니다. 공구의 삽입·회전, 작업자의 손과 시야, 부품 삽입경로, 체결순서는 별도로 확인해야 합니다.
공구 접근공간은 몇 mm를 확보해야 하나요?
모든 체결부에 동일하게 적용할 고정값은 없습니다. 실제 공구의 최대 외형, 부품 위치편차, 조립오차, 회전각과 작업여유를 합산해 정해야 합니다. 생산라인 표준공구의 도면이나 실측값을 사용하는 것이 우선입니다.
공구 모델을 정밀하게 만들어야 하나요?
접근성과 간섭에 영향을 주는 외곽형상만 단순화하면 충분합니다. 소켓 외경·깊이, 연장대, 라쳇 헤드와 손잡이, 드라이버 비트 길이를 중심으로 모델링하면 검토 속도가 빨라집니다.
체결순서 변경만으로 해결되면 설계변경이 아닌가요?
형상이 바뀌지 않더라도 작업순서·지그·검사방법이 바뀌면 공정변경으로 관리할 수 있습니다. 작업표준서, 공정 FMEA, Control Plan과 교육자료의 개정 필요성을 함께 확인해야 합니다.
특수공구를 사용하면 PASS로 처리해도 되나요?
특수공구가 양산라인에 정식 등록되고 구매·교정·보관·교체·작업교육이 관리된다면 조건부 PASS가 가능합니다. 시제품 단계에서만 구할 수 있는 공구라면 영구대책으로 보기 어렵습니다.
조립 접근성은 설계 완료 후 확인해도 되나요?
주요 체결방식과 패키지가 정해지는 초기 설계부터 확인해야 합니다. 설계 완료 뒤 발견하면 리브·보스·브래킷·금형·하네스·지그와 승인자료까지 연쇄 변경이 생겨 비용과 일정 영향이 커집니다.
서비스 분해성도 같은 방법으로 검토하나요?
기본 원리는 같습니다. 다만 서비스 작업은 차량이나 제품이 완성된 상태에서 접근하므로 주변 부품을 얼마나 분해해야 하는지, 교체부품만 제거할 수 있는지, 재사용 불가 클립과 씰이 있는지까지 추가로 확인해야 합니다.
간섭검사 결과보다 실제 작업조건을 설계에 넣는다
제품설계에서 간섭검사는 반드시 해야 하지만 그것만으로 조립성을 보증할 수는 없습니다. 10년 넘게 설계와 양산 문제를 경험하면서 느낀 점은, 조립불량을 줄이는 가장 확실한 방법이 실제 공구와 실제 작업순서를 설계 입력으로 넣는 것이었습니다.
솔리드엣지에서 부품의 최종 위치만 확인하지 말고 공구 더미, 삽입방향, 회전공간, 손과 시야, 공차 누적, 서비스 분해까지 함께 검토해야 합니다. FAIL이 발견되면 단순히 리브를 깎는 것보다 순서 변경, 국부 형상 변경, 체결방식 변경 순으로 영향범위를 비교하고 ECR·ECO와 공정문서에 연결하는 것이 안전합니다.
마지막으로 기억할 순서
형상 간섭검사 → 단면과 내부 체결점 확인 → 실제 공구 더미 배치 → 삽입·회전경로 검증 → 선행·후속 조립순서 확인 → 공차·서비스성 검토 → PASS·조건부 PASS·FAIL 기록 → 설계·공정 변경 영향 검토
