현대자동차 협력사 MSA 게이지 R&R 기준과 계산 방법 현대차 기아차 생산품질 실무
현대자동차·기아차(현대자동차그룹) 협력사에서 MSA는 단순한 “측정기 검증 문서”가 아닙니다. 검사 결과를 믿어도 되는지를 수치로 증명하는 활동입니다. 현장에서 검사 기록이 많아도 측정 시스템이 흔들리면 합격인데 불량이 유출되거나, 반대로 정상인데 불량으로 판정되어 비용과 납기, 고객 대응이 동시에 꼬입니다.
그래서 현대차·기아차 생산품질 관점에서는 MSA가 PFMEA, Control Plan, 출하검사 기준서와 같은 방향으로 움직여야 합니다. 측정이 흔들리면 공정능력(Cp/Cpk)도, 불량률(PPM)도 “좋아 보이는 숫자”로만 남기 쉽습니다.
이 글은 협력사 신입 실무자가 MSA와 게이지 R&R을 “계산만 하는 과제”가 아니라 현장 운영을 안정시키는 도구로 이해하도록 구성했습니다.
또한 경력자가 결과를 해석하고, 개선까지 바로 연결할 수 있도록 원인 분해와 Control Plan 반영까지 정리했습니다.
MSA 뜻과 목적 측정시스템 분석이 필요한 이유
용어 정리 MSA(Measurement System Analysis)는 “측정시스템 분석”입니다.
측정기는 물론이고 측정 방법, 측정자, 지그/치공구, 환경(온도·진동·먼지)까지 포함해서 측정 결과가 일관되게 나오는지를 확인합니다.
현장에서 제일 흔한 문제는 “같은 부품인데 측정자에 따라 판정이 갈리는 상황”입니다.
A검사자가 재면 OK, B검사자가 재면 NG라면 공정은 멀쩡해도 품질이 흔들리는 것처럼 보이고, 고객 대응에서도 근거가 약해집니다.
결국 측정 신뢰성이 확보되어야만 불량 개선도, 공정 능력 개선도 제대로 설득됩니다.
게이지 R&R 의미 반복성과 재현성
게이지 R&R(Gage R&R)은 MSA에서 가장 많이 쓰는 분석입니다.
측정 변동을 크게 두 가지로 나눠 봅니다.
- Repeatability(반복성) 같은 사람이 같은 부품을 반복 측정할 때 흔들리는 정도
- Reproducibility(재현성) 사람이 바뀌었을 때 측정값이 달라지는 정도
정리하면 게이지 R&R은 측정 시스템이 만들어내는 오차가 전체 변동에서 얼마나 차지하는지를 보는 겁니다.
이 값이 나쁘면 Cp/Cpk도, PPM도, 출하판정도 믿기 어려운 숫자가 됩니다.
현대차 기아차 협력사에서 많이 쓰는 판단 기준
세부 기준은 프로젝트, 고객 요구, 특성 중요도(CC/SC 여부)에 따라 달라질 수 있습니다.
다만 실무에서 가장 자주 쓰는 구간은 아래 범위입니다. 공정감사에서도 이 구간을 기준으로 질문이 많이 들어옵니다.
| 항목 | 판정 | 실무 해석 |
|---|---|---|
| %GRR ≤ 10% | 양호 | 측정시스템 변동이 작아 결과를 신뢰 가능 |
| 10% < %GRR ≤ 30% | 조건부 사용 | 특성 중요도/비용/공정 여건 고려, 개선 계획과 재평가 필요 |
| %GRR > 30% | 부적합 | 측정 결과 신뢰 어려움, 개선 후 재평가 필요 |
현장 주의 %GRR이 10% 이하라도 부품 간 변동(측정 범위)이 너무 작으면 결과가 예쁘게만 나오는 경우가 있습니다. 이때는 NDC와 함께 봐야 합니다.

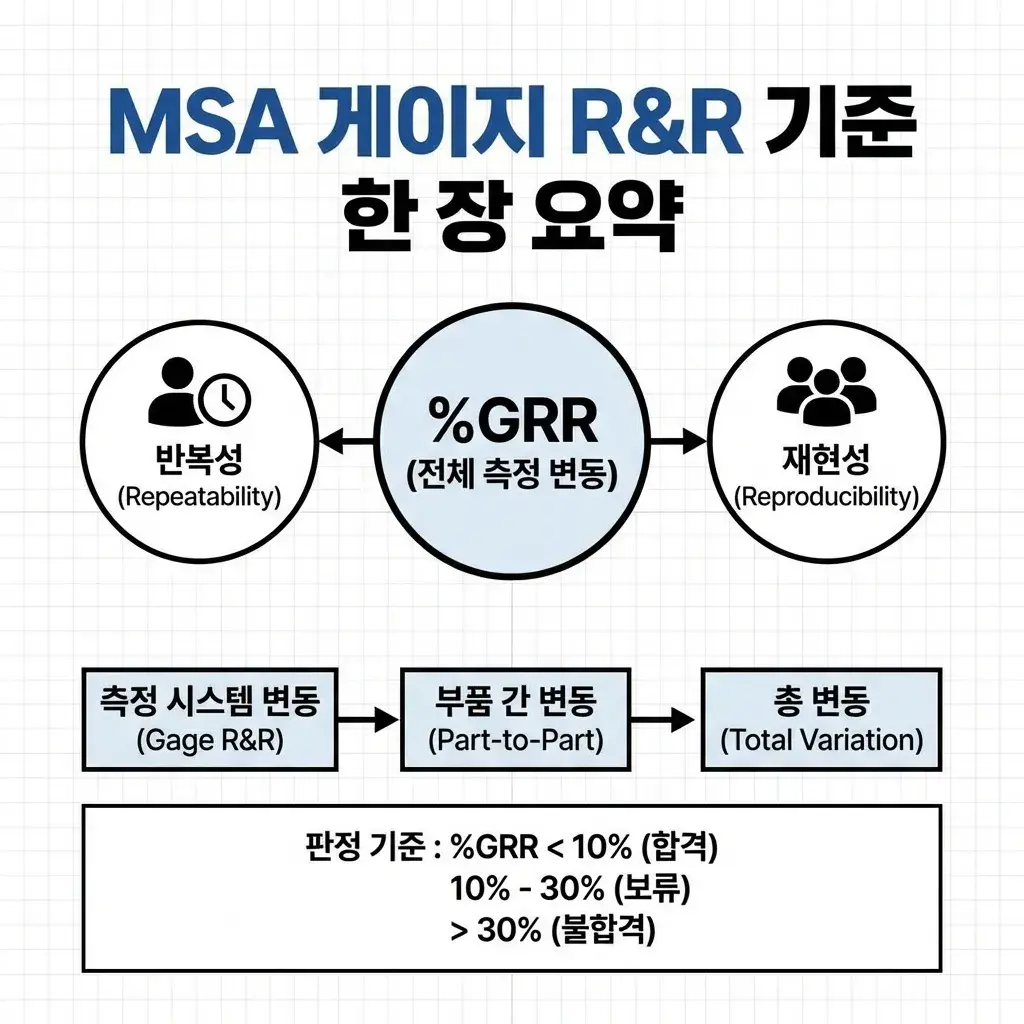

시각 요약 %GRR 판정 구간
보고서에 그대로 붙여넣기 좋은 형태로 구성
NDC 의미와 기준 측정 구분 능력 확인
용어 정리 NDC(Number of Distinct Categories)는 측정시스템이 부품 차이를 구분해낼 수 있는 구분 능력입니다. 쉽게 말해 좋은 부품과 나쁜 부품의 차이를 측정이 제대로 구별하느냐입니다.
- NDC ≥ 5는 실무에서 최소 기준으로 많이 사용합니다.
- NDC가 낮으면 %GRR이 애매하게 보여도 실제로는 측정 자체가 차이를 못 잡는 상황이 많습니다.
시각 요약 NDC 해석
교육 자료에서 한 장으로 설명할 때 유용
게이지 R&R 수행 절차 신입 실무자 기준
신입이 가장 많이 실수하는 건 샘플을 아무거나 뽑는 것입니다. 게
이지 R&R은 샘플 선정이 결과의 신뢰도를 좌우합니다. 아래 절차를 고정해두면 보고서 품질이 확 올라갑니다.
샘플 선정 공정 변동을 대표하도록 구성
- 가능하면 공정에서 나올 수 있는 변동 범위를 대표하도록 10개 내외 샘플 선정
- 특수특성(CC/SC) 또는 중요 특성은 샘플 범위를 더 신중히 구성
- 가공 초기·중간·말기, 금형 교체 전후 등 변동 요인이 다른 구간을 섞어 구성
측정자 선정 재현성 확보를 위한 구성
측정자가 1명만 있으면 재현성(사람 차이)을 볼 수 없습니다. 일반적으로 3명 구성이 많이 쓰입니다.
현실적으로 3명이 어려우면, 최소 2명이라도 교대 근무/라인 변경 시점을 고려해 선정하는 게 안전합니다.
반복 측정 기억 측정을 막기 위한 순서 운영
같은 샘플을 각 측정자가 2~3회 반복 측정합니다. 이때 측정 순서를 섞는 이유는 “아까 재던 값”을 기억해서 맞추는 측정을 막기 위해서입니다. 특히 다이얼 게이지, 높이 게이지처럼 손 감각이 개입되는 측정은 순서 섞기 효과가 큽니다.
환경과 조건 통일 온도 자세 측정 위치 고정
치수 측정은 측정 압력, 측정 위치, 부품 자세가 조금만 달라도 값이 달라집니다.
작업표준이 없으면 결과가 바로 흔들립니다. 경력자가 볼 때는 “교육을 했냐”보다 방법이 표준으로 고정돼 있냐가 더 중요합니다.
게이지 R&R 계산 구조 신입 실무자도 이해하는 방식
계산 자체는 소프트웨어(Minitab 등)로 하는 경우가 많습니다. 그래도 결과를 해석하고 감사 대응을 하려면 계산 구조는 알고 있어야 합니다.
- 총 변동 = 부품 간 변동 + 측정시스템 변동(게이지 R&R)
- %GRR = (측정시스템 변동 / 총 변동) × 100
즉 %GRR이 높다는 건 “부품 차이보다 측정 흔들림이 더 크다”는 뜻입니다. 이런 상태에서는 공정이 좋아져도 데이터가 따라오지 못해서 개선이 묻힙니다.
보고서에 바로 쓰는 계산 결과 표 형식
현장에서 자주 쓰는 정리 표입니다.
수치를 그대로 채워 넣으면 결과 요약과 조치 계획을 한 장에 묶기 좋습니다.
| 항목 | 값 | 판정 | 조치 |
|---|---|---|---|
| %GRR | 예 12.4% | 조건부 | 방법 표준서 보강, 지그 개선, 재평가 일정 설정 |
| NDC | 예 6 | 충족 | 운영 가능, 특성 중요도에 따라 관리 강화 |
| 반복성 EV | 예 0.004 | – | 측정기 분해능/방법 점검 |
| 재현성 AV | 예 0.006 | – | 측정자 간 방법 일치, 지그 고정력 점검 |
경력자 해석 방법 변동 원인 분해와 개선 연결
경력자 관점에서 중요한 건 “%GRR 숫자” 자체보다 어디에서 변동이 생기는지를 분해해서 개선으로 연결하는 겁니다. 원인은 대체로 아래 다섯 군데에 모입니다.
- 측정 방법 표준 미흡 측정 위치/자세/압력/접촉 방법이 사람마다 다름
- 측정기 분해능 부족 공차 대비 분해능이 너무 큼
- 치공구/지그 영향 지그 유격, 고정력 부족으로 재현성이 나빠짐
- 환경 영향 온도, 진동, 먼지, 측정 테이블 상태
- 측정자 숙련도 편차 교육보다 방법 고정이 먼저
현장 팁 교육만 반복하면 다시 흔들립니다.
효과가 큰 순서는 보통 방법을 표준으로 고정하고, 그 다음에 지그/측정기 구조로 편차를 줄이는 것입니다. 보고서에도 “교육 실시”만 적기보다 표준서 개정 번호, 지그 구조 변경 내용, 재평가 일정이 같이 들어가면 설득력이 확 올라갑니다.
MSA 결과를 Control Plan에 반영하는 방법
현대차·기아차 협력사 공정감사에서 질문이 집중되는 구간이 여기입니다. MSA가 “따로 존재”하면 안 됩니다. 아래 연결이 문서로 보여야 합니다.
- 특수특성(CC/SC) 측정 항목은 MSA 근거가 확보되어야 함
- %GRR이 조건부 사용(10~30%)이면 개선 계획과 관리 주기/방법 보강이 Control Plan에 반영되어야 함
- 부적합(>30%)이면 해당 측정으로 합격판정을 지속 운영하면 위험, 측정 시스템 개선 후 재평가가 필요
감사 대응용 문장 예시
문서에 그대로 옮겨 적기 좋은 형태
예시 “본 특성은 조건부 사용 영역(%GRR 10~30%)으로 판정되어, 측정 방법 표준서 개정(Rev. X), 지그 고정력 개선(개선 내역서 No. Y), 검사 주기 보강 및 재평가 일정(YYYY-MM-DD)을 Control Plan에 반영하여 운영 중입니다.”
현대차 기아차 공정감사에서 MSA로 자주 받는 질문
- 특수특성 측정 항목의 MSA 결과가 있나요
- %GRR과 NDC 기준을 충족하나요
- MSA 결과가 Control Plan과 검사기준서 운영에 반영되어 있나요
- 조건부 사용인 항목의 개선 계획과 재평가 일정이 있나요
신입이 자주 묻는 질문과 답변
Q. 게이지 R&R은 측정기만 좋으면 끝인가요
아닙니다. 측정기는 도구이고, 실제 변동은 측정 방법(위치/자세/압력)과 사람, 지그, 환경에서 많이 나옵니다. 그래서 MSA는 측정시스템 전체를 봅니다.
Q. %GRR이 15%면 무조건 NG인가요
일반적으로 10~30%는 조건부 사용 영역입니다. 특성 중요도와 비용을 고려해 사용 가능하지만, 개선 계획과 재평가를 같이 운영하는 게 현대차·기아차 생산품질 실무에서 안전합니다.
Q. 측정자 교육을 하면 %GRR이 좋아지나요
교육도 필요하지만 “교육만”으로는 다시 흔들리는 경우가 많습니다.
측정 위치/자세/압력 등 방법을 표준으로 고정하고, 지그나 구조로 편차를 줄이는 접근이 더 안정적입니다.
현대자동차 협력사에서 MSA는 왜 필요한가요
MSA는 측정 결과를 신뢰할 수 있는지 확인하는 활동입니다. 측정시스템이 흔들리면 합격 판정으로 불량이 유출되거나 정상품을 불량으로 판정해 손실이 커질 수 있어, 현대차·기아차 생산품질 관점에서 필수입니다.
게이지 Ru0026R에서 %GRR 기준은 어떻게 보나요
실무에서 흔히 %GRR 10% 이하는 양호, 10~30%는 조건부 사용(개선 계획 필요), 30% 초과는 부적합으로 봅니다. 회사/고객 기준에 따라 달라질 수 있으나 이 구간으로 공정감사 질문이 자주 나옵니다.
NDC는 무엇이며 왜 중요한가요
NDC는 측정시스템이 부품 차이를 구분하는 능력입니다. NDC가 낮으면 측정이 좋은/나쁜 차이를 제대로 구별하지 못해 %GRR 해석이 어려워지고, 운영 리스크가 커집니다.
MSA 결과는 Control Plan과 어떻게 연결해야 하나요
특수특성 측정 항목은 MSA 근거가 있어야 하고, 조건부 사용이면 개선 계획과 관리 보강을 Control Plan에 반영해야 합니다. 부적합이면 측정 시스템 개선 후 재평가가 필요합니다.
이 글의 교육 실무 기준 평점 4.8/5 (현대자동차·기아차 협력사 생산품질 실무에서 MSA와 게이지 R&R을 기준·절차·해석·운영 연결까지 교육/적용 가능하도록 구성)
현대자동차 협력사 품질관리 관련글
MSA와 게이지 R&R은 단독으로 보는 것보다 PFMEA, Control Plan, SPC, LOT 추적관리, FIFO, 사출 불량, 금형 관리와 함께 봐야 현장 적용이 훨씬 쉽습니다.
협력사 품질 담당자나 신입 실무자라면 아래 글들도 같이 보면 흐름이 잘 잡힙니다.
| 관련 주제 | 함께 보면 좋은 이유 | 바로가기 |
|---|---|---|

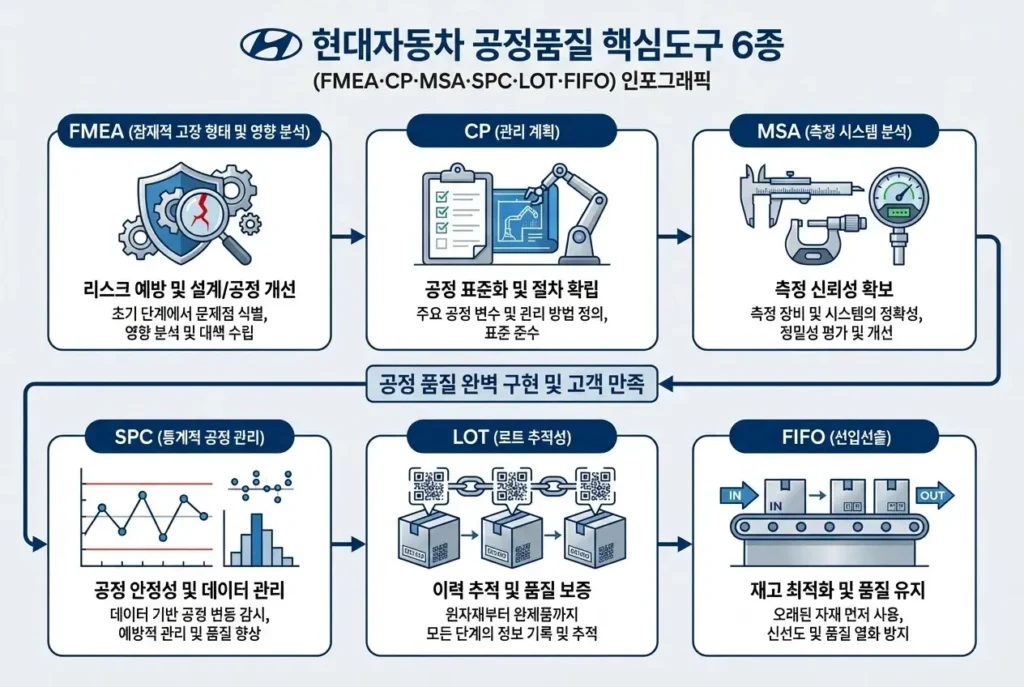

| 현대자동차 공정품질 핵심도구 | FMEA, Control Plan, MSA, SPC, LOT, FIFO가 서로 어떻게 연결되는지 한 번에 이해하기 좋습니다. | 관련글 보기 |
