제품 콘셉트 스케치를 기구설계 입력값으로 바꾸는 방법｜패키지·체결·서비스성 체크

제품 콘셉트 스케치는 제품의 인상과 사용 장면을 빠르게 공유하는 데 강합니다. 하지만 기구설계팀이 실제 3D CAD 모델링을 시작하려면 외관 비례만으로는 부족합니다. 제품의 최대 외곽, PCB·배터리·모터 같은 기능 부품의 패키지, 커넥터와 케이블 방향, 체결 공구가 들어오는 축, 조립 순서, 분해와 수리 가능성까지 설계 판단이 가능한 정보로 바꿔야 합니다.

저는 산업디자인과 제품설계, 자동차 부품 기구설계 업무를 10년 이상 진행하면서 디자인 화면에서는 완성도가 높았지만 실제 패키지 검토에서 외관이 크게 바뀌는 경우를 여러 번 경험했습니다. 대부분의 원인은 디자인 감각이 부족해서가 아니라 스케치와 기구설계 사이에 전달되어야 할 조건이 문서화되지 않았기 때문이었습니다.

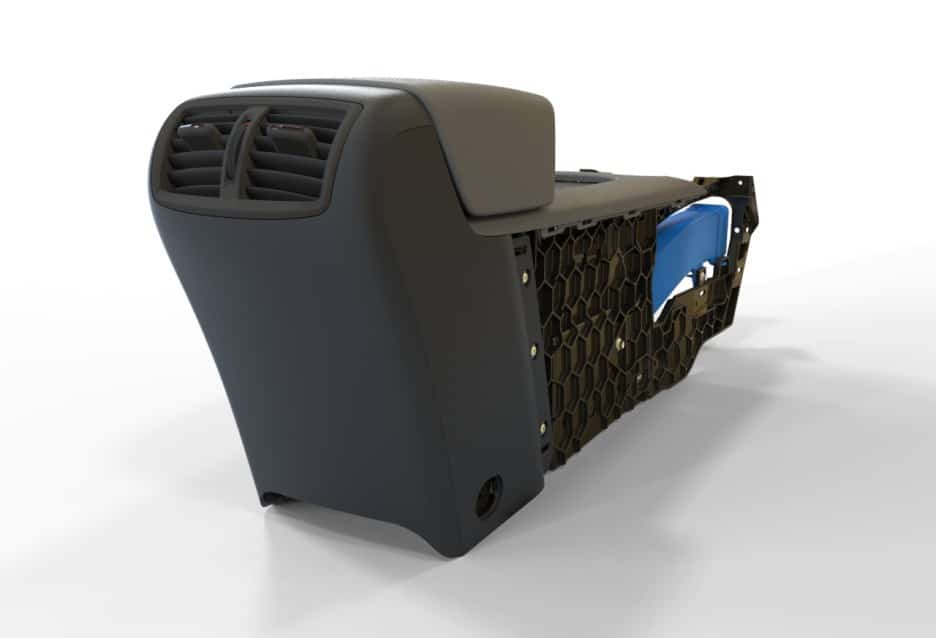

외관 스케치가 기구설계 단계에서 크게 바뀌는 이유

Illustrator나 Photoshop으로 만든 콘셉트 이미지는 제품의 인상, 표면 분할, 색상, 사용 장면을 전달하는 데 매우 유용합니다. 다만 화면에 그려진 선이 실제 부품 경계인지, 장식 라인인지, 분할면인지, 조립 기준면인지는 이미지 자체만으로 구분하기 어렵습니다.

예를 들어 스케치에서는 측면 두께가 충분해 보여도 실제로는 PCB 위 커넥터 높이, 케이블이 꺾이는 공간, 외장 벽 두께, 보스와 리브가 동시에 들어가야 합니다. 버튼도 외부에서 보이는 캡만 배치하면 끝나는 것이 아니라 내부 스위치의 작동 스트로크와 고정 구조, 손가락이 누르는 방향, 조립 후 유격까지 검토해야 합니다.

제품 콘셉트를 기구설계 입력값으로 바꾸는 7가지 항목

설계 입력값은 모든 숫자가 확정되어 있어야 한다는 뜻이 아닙니다. 오히려 실무에서는 확정값, 목표값, 가정값, 확인이 필요한 값을 구분하는 것이 더 중요합니다. “얇고 작게”처럼 방향만 적으면 설계자가 임의로 해석할 수밖에 없습니다. 반면 “전체 폭은 95mm 이하가 목표이며, PCB 후보 변경 시 최대 3mm 증가는 디자인 검토 가능”처럼 허용 범위를 적으면 대안을 제안하기 쉬워집니다.

1. 제품 외곽과 기준 좌표

가장 먼저 제품의 전면·후면·상면을 정하고, 어느 면과 중심축을 기준으로 주요 부품을 배치할지 표시합니다. 정면 렌더링의 중심과 실제 조립체의 기준 좌표가 다르면 버튼·디스플레이·포트 위치가 부서마다 다르게 해석될 수 있습니다.

• 길이·폭·높이 가운데 절대적으로 지켜야 하는 방향은 무엇인가
• 사용 상태와 포장·운송 상태에서 외곽 조건이 달라지는가
• 제품 중심, 바닥면, 장착면, 사용자 시선 기준면이 정의되어 있는가
• 디자인 표면과 실제 기능 부품 외곽을 별도 레이어로 구분했는가

2. 주요 기능 부품과 공급업체 데이터

부품명만 나열하지 말고 외곽 형상, 고정점, 조립 방향, 작동부, 커넥터 면, 케이블 출구, 교체 필요성을 함께 기록합니다. 아직 공급업체가 정해지지 않았다면 특정 후보의 가장 작은 치수를 확정값처럼 사용하지 말고, 후보군의 최대 외곽 또는 변경 가능 범위를 사용해야 합니다.

3. 사용자 인터페이스와 외부 연결부

버튼, 다이얼, 디스플레이, USB 포트, 전원 커넥터처럼 사용자가 직접 접촉하는 부분은 디자인과 기구설계가 동시에 책임져야 하는 영역입니다. 버튼 캡의 위치만 잡지 말고 눌리는 방향과 이동량, 손가락이 접근하는 각도, 장갑 사용 여부, 케이블을 꽂고 뺄 때 제품이 움직이지 않는지도 확인합니다.

4. 사용 환경과 안전 조건

제품이 실내 책상 위에 놓이는지, 차량 내부나 실외에서 진동과 온도 변화를 받는지에 따라 설계 우선순위가 달라집니다. 방진·방수, 낙하, 열, 절연, 화학물질, 청소와 소독 같은 조건은 외관 소재와 분할면, 씰 구조, 체결 개수에 직접 영향을 줍니다.

5. 예상 제조 방식과 외관 품질

사출, 판금, 절삭, 압출, 진공성형, 3D 프린팅은 가능한 형상과 비용 구조가 다릅니다. 초기 콘셉트에서 제조 방식을 하나로 확정하기 어렵더라도, 최소한 유력한 공정과 외관 중요면을 표시해야 합니다. 사출 외장이라면 파팅라인 허용 위치, 텍스처 방향, 이젝터 자국 제한, 리브와 보스가 비칠 수 있는 면을 미리 구분합니다.

6. 조립 방식과 검사 접근

작업자가 손으로 조립하는지, 전동 드라이버나 자동 체결기를 사용하는지에 따라 필요한 공간이 달라집니다. 체결점이 화면에서 보인다는 이유만으로 조립 가능하다고 판단하면 안 됩니다. 공구 헤드 외경, 연장대, 접근 각도, 토크 반력, 체결 후 마킹이나 카메라 검사가 가능한지까지 확인해야 합니다.

7. 서비스 대상과 분해 정책

배터리, 필터, 팬, 스위치처럼 수명 중 교체 가능성이 있는 부품은 콘셉트 단계부터 접근 경로를 잡는 편이 좋습니다. 모든 제품을 쉽게 분해할 필요는 없지만, 어떤 부품을 누가 어떤 공구로 교체하는지는 정해야 합니다. 영구 접합을 선택했다면 수리 대신 모듈 교환을 할 것인지도 제품 정책에 포함됩니다.

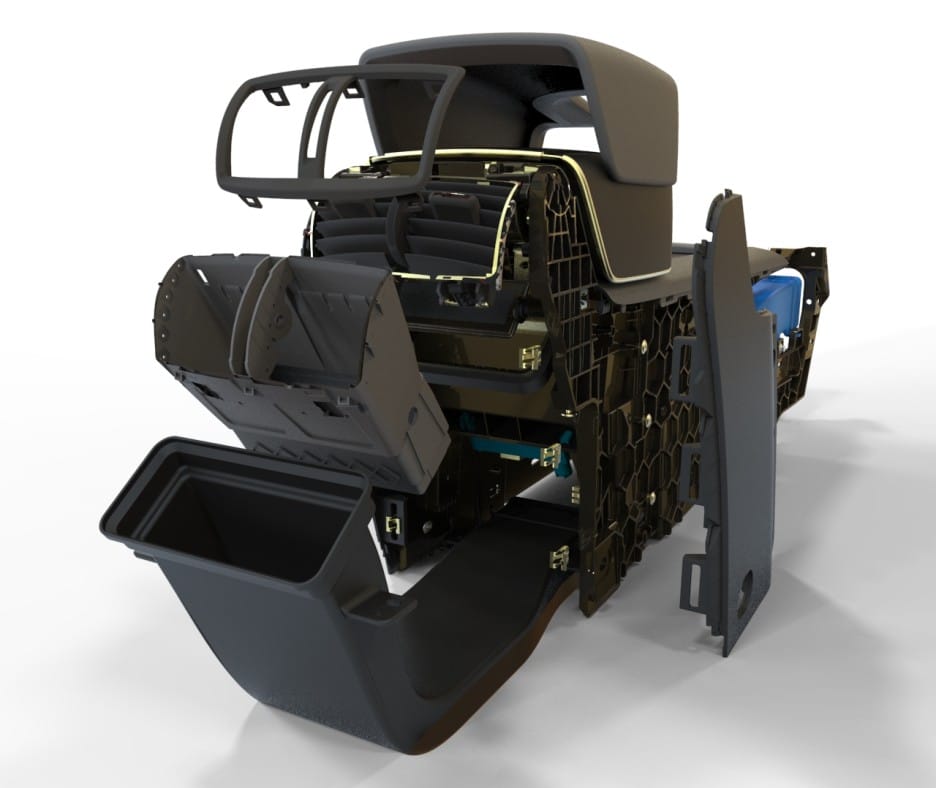

패키지 공간 레이아웃을 만드는 실무 순서

패키지 레이아웃은 모든 부품을 정교하게 모델링하는 작업이 아닙니다. 설계 초기에 필요한 것은 볼트 나사산이나 작은 필렛이 아니라 제품 크기를 결정하는 부품 외곽, 기능면, 고정 위치, 이동 범위, 접근 금지 영역입니다. 저는 초기 레이아웃에서 단순한 블록과 기준면을 적극적으로 사용하는 편입니다. 형태가 단순할수록 부품 위치와 여유 공간을 빠르게 바꿔가며 비교할 수 있기 때문입니다.

1단계: 고정 부품과 움직이는 부품을 구분한다

PCB, 배터리, 스피커, 디스플레이처럼 위치가 제품 외관과 직접 연결되는 부품은 고정 패키지로 둡니다. 버튼, 힌지, 레버, 커버, 팬처럼 움직이는 요소는 정지 상태만 모델링하지 말고 작동 전 구간을 감싸는 공간을 추가합니다. 조립체에서는 이름을 BATTERY_MAX, PCB_KEEP_OUT, BUTTON_TRAVEL처럼 목적이 보이도록 정리하면 리뷰가 훨씬 빨라집니다.

2단계: 커넥터와 케이블 방향을 먼저 고정한다

커넥터가 보드에 수직으로 꽂히는지 측면으로 빠지는지에 따라 제품 깊이와 분할면이 달라집니다. 케이블은 선 하나로 표현하지 말고 커넥터를 잡는 손 공간, 케이블이 꺾이는 구간, 외장에 눌리면 안 되는 영역을 함께 표시합니다. 정확한 굽힘 조건은 케이블과 하네스 사양을 우선해야 하며, 자료가 없을 때 임의의 숫자를 최종값으로 고정하지 않습니다.

3단계: 조립 여유와 공구 외곽을 별도 형상으로 만든다

부품 사이에 남은 빈 공간이 모두 사용 가능한 여유는 아닙니다.

드라이버가 들어오는 원통형 공간, 소켓과 연장대가 지나가는 공간, 라쳇이 회전하는 부채꼴 영역, 부품을 잡는 손가락 공간은 목적이 다릅니다. CAD에서 공구 외곽을 단순 더미로 만들어 체결점마다 배치하면 단면도만 볼 때 놓치던 문제가 잘 보입니다.

4단계: 외장 벽과 분할면을 역으로 검토한다

부품을 배치하고 남는 공간에 외장을 씌우는 것만으로는 부족합니다. 외장 안쪽에는 벽 두께, 보스, 리브, 스냅핏, 가스켓 홈, 금형 분할과 취출 방향이 들어갑니다. 특히 얇고 넓은 외관 곡면 바로 뒤에 보스가 위치하면 외관 함몰이나 변형이 보일 수 있으므로, 외관 중요면과 내부 구조를 겹쳐서 검토해야 합니다.

5단계: 최종 위치가 아니라 삽입 경로를 확인한다

최종 조립 상태에서 부품끼리 겹치지 않아도 실제 조립 중에는 충돌할 수 있습니다. 커버가 회전하며 닫히는 과정, 샤프트가 베어링을 통과하는 과정, 스냅핏이 변형되며 삽입되는 과정, 커넥터를 기울여 꽂는 과정까지 확인해야 합니다. NX에서는 Move Component와 간섭·간격 확인 기능을 함께 사용하면 초기 위험을 빠르게 선별할 수 있습니다.

6단계: 명목치가 아니라 공차가 겹친 상태를 생각한다

화면에서 1~2mm가 남는다고 바로 통과시키지 않습니다. 사출 변형, 판금 위치 편차, 조립 유격, 접착 두께, 도장과 코팅, 케이블 위치가 한쪽으로 누적되면 여유가 사라질 수 있습니다. 초기 콘셉트에서는 정밀한 공차 해석까지 하지 않더라도, 여유가 작은 위치를 위험 항목으로 표시하고 상세 설계 단계의 확인 책임자를 지정해야 합니다.

기구설계 전달 준비도 확인표

아래 항목은 디자인 리뷰가 끝났다고 판단하기 전에 확인할 수 있는 기본 점검표입니다. 체크 수가 많다고 설계가 자동으로 안전해지는 것은 아니지만, 빠진 정보를 찾고 다음 회의에서 무엇을 결정해야 하는지 정리하는 데 도움이 됩니다.

체결 구조는 외관이 끝난 뒤 넣는 부품이 아니다

체결 방식은 분할면, 벽 두께, 보스 위치, 조립 순서, 서비스 정책을 한꺼번에 바꿉니다. 나사는 분해와 체결력 관리에 유리하지만 공구 접근과 보스 공간이 필요합니다. 스냅핏은 부품 수와 체결 시간을 줄일 수 있지만 삽입 방향과 탄성 변형 공간, 반복 분해 내구성을 확인해야 합니다. 접착이나 열융착은 외관과 방진에 유리할 수 있지만 내부 수리 방식이 제한됩니다.

서비스성은 커버가 열리는지가 아니라 순서가 성립하는지 본다

서비스 검토에서는 전원 차단, 외부 커버 분리, 내부 고정부 해제, 커넥터 분리, 교체 부품 인출, 재조립과 기능 확인 순서를 적어봅니다. 앞쪽 부품을 제거해야 뒤쪽 부품을 꺼낼 수 있다면 그 부품이 일회용인지, 재사용 가능한지, 조립 중 손상될 가능성은 없는지까지 확인합니다.

예를 들어 교체 가능한 배터리 뒤에 PCB 커넥터가 있다면 배터리를 먼저 빼야 커넥터에 접근할 수 있습니다. 이때 배터리 고정부는 반복 분해를 견뎌야 하고, 케이블을 잡아당기지 않고 커넥터 하우징을 잡을 공간이 있어야 합니다. 이런 내용은 렌더링 이미지에는 잘 드러나지 않지만 분해 순서표와 패키지 형상에는 명확히 남길 수 있습니다.

Illustrator·Photoshop 자료를 CAD 입력으로 넘기는 방법

Illustrator 자료는 외곽선, 분할선, 그래픽 위치를 벡터로 정리하기 좋고, Photoshop 자료는 재질감과 색상, 사용 장면, 외관 우선순위를 전달하는 데 적합합니다. 다만 원근이 들어간 렌더링이나 임의로 확대·축소한 이미지를 실제 치수로 해석하면 안 됩니다.

Adobe 공식 안내 기준으로 Illustrator는 DWG와 DXF를 열거나 내보낼 수 있지만, 파일 포맷이 호환된다는 사실이 곧 설계 의도와 정확한 CAD 형상이 그대로 전달된다는 뜻은 아닙니다. 스케일 단위, 버전, 선 종류, 문자, 원근 왜곡, 중복 경로를 확인하고 원본 이미지·치수표·참조 3D 형상을 함께 전달하는 편이 안전합니다.

NX에서 초기 패키지 검토를 진행하는 방법

NX에서는 콘셉트 단계부터 완성 부품처럼 상세 모델링하기보다 기준면과 단순 솔리드로 패키지를 먼저 구성하는 편이 효율적입니다. 이후 외관 곡면과 기능 부품을 같은 어셈블리에서 비교하면서 간섭, 최소 간격, 부품 이동, 조립 방향을 검토합니다.

기준 좌표와 마스터 레이아웃을 먼저 만든다

제품의 중심, 장착면, 사용 방향을 나타내는 기준 좌표와 데이텀을 먼저 만들고 주요 부품을 이 기준에 연결합니다. 부품마다 임의의 면에 맞춰 배치하면 외관 크기가 바뀔 때 연쇄 수정이 어렵습니다. 변경 가능성이 큰 프로젝트일수록 상위 레이아웃과 인터페이스를 기준으로 부품 관계를 관리하는 편이 좋습니다.

블록 모델에 기능 이름을 부여한다

단순 박스라도 이름이 명확해야 합니다. PCB_BLOCK, BATTERY_MAX, CONNECTOR_MATE_ZONE, TOOL_ACCESS, SERVICE_PULL_OUT처럼 목적을 넣으면 다른 설계자와 생산기술 담당자가 형상의 의미를 바로 이해할 수 있습니다. 단순한 색상만으로 구분하면 흑백 출력이나 다른 화면 설정에서 의미가 사라질 수 있습니다.

간섭·최소 간격·이동 경로를 나누어 본다

형상이 실제로 겹치는지, 두 부품 사이의 최소 간격이 충분한지, 조립 이동 중 충돌하는지는 서로 다른 질문입니다. 단면 확인과 Simple Interference는 특정 위치를 빠르게 확인할 때 유용하고, Move Component는 부품의 삽입·회전 경로를 볼 때 도움이 됩니다. 대형 조립체나 반복 검토에서는 어셈블리 간격 분석과 예외 조건을 별도로 관리합니다.

소형 전자기기 콘셉트를 기구설계로 넘기는 예시

초보자가 가장 이해하기 쉬운 예로 소형 무선 컨트롤러를 가정해 보겠습니다. 외관 스케치에는 둥근 본체, 상단 버튼, 측면 충전 포트만 보입니다. 하지만 기구설계 입력값으로 바꾸려면 다음과 같이 단계별로 조건을 추가해야 합니다.

여기서 중요한 점은 숫자를 많이 넣는 것이 아닙니다. 어떤 조건이 외관 크기를 결정하고, 어떤 조건은 변경할 수 있으며, 무엇이 아직 미정인지 한눈에 보이게 만드는 것입니다. 그래야 기구설계팀이 단순히 “안 됩니다”라고 답하는 대신, 배터리를 회전하거나 커넥터 방향을 바꾸면 외관을 유지할 수 있다는 대안을 제안할 수 있습니다.

디자인 리뷰에서 실제로 남겨야 할 산출물

콘셉트 승인 회의가 끝난 뒤 렌더링 파일만 남으면 다음 단계에서 같은 질문이 반복됩니다. 최소한 아래 네 가지 자료를 한 묶음으로 관리하는 것이 좋습니다.

확정·목표·가정·미정을 구분하는 방법

파일명보다 리비전 연결이 더 중요하다

스케치가 수정되었는데 패키지 레이아웃이 이전 버전이면 부서마다 다른 콘셉트를 기준으로 작업하게 됩니다. 파일명에 날짜를 넣는 것만으로는 부족합니다. 외관, 패키지, 입력값 표, 위험 목록이 어느 승인본을 기준으로 하는지 연결하고, 변경 시 영향이 없는 자료도 “영향 없음”으로 기록하는 편이 안전합니다.

실무에서 자주 놓치는 8가지

외곽 치수를 먼저 고정하고 내부 부품을 억지로 맞춘다

휴대성이나 시각적 비례를 위한 목표 치수와 고객 인터페이스 때문에 반드시 지켜야 하는 제한 치수는 다릅니다. 모든 외곽을 절대값으로 고정하면 배선, 공차, 열, 체결 구조가 희생됩니다. 제한 이유와 변경 가능한 방향을 함께 기록해야 합니다.

부품 본체 외곽만 넣고 상대 부품을 빼먹는다

커넥터 본체는 들어가지만 상대 플러그와 케이블이 들어가지 않는 경우가 대표적입니다. 충전 포트, 전원 단자, 호스 니플, 필터, 히트싱크는 결합되는 상대 부품과 작업 공간까지 하나의 인터페이스로 봐야 합니다.

나사 머리가 보이면 공구도 들어간다고 판단한다

나사 머리보다 소켓 외경과 전동 공구 헤드가 더 큽니다. 공구가 직선으로 들어오는지, 연장대를 쓸 수 있는지, 주변 리브와 케이블이 회전 공간을 막지 않는지 확인합니다.

최종 위치에서 간섭이 없으면 조립 가능하다고 본다

부품은 순간이동하지 않습니다. 삽입, 회전, 기울임, 스냅 변형, 커버 닫힘의 중간 경로가 필요합니다. 최종 상태의 간섭 확인과 조립 경로 검토를 분리해서 진행합니다.

서비스성을 단순히 열 수 있는지로 판단한다

커버를 열 수 있어도 나사를 잃어버리기 쉽거나, 커넥터가 손에 잡히지 않거나, 재조립할 때 방향을 틀리기 쉬우면 서비스성이 낮습니다. 분해와 재조립 전체 흐름을 기준으로 판단합니다.

미정 항목을 지워서 문서를 깔끔하게 만든다

미정은 누락이 아니라 관리해야 하는 상태입니다. “커넥터 미정”보다 “결합 방향이 외장 깊이에 영향을 주므로 공급업체 후보 확인 필요”처럼 질문과 영향 범위를 적습니다.

Illustrator 선을 실제 설계 곡선으로 바로 사용한다

벡터 선은 디자인 의도를 전달하는 기준일 수 있지만 곡률 연속, 금형 구배, 벽 두께, 조립 기준을 만족하는 최종 곡면은 아닐 수 있습니다. CAD에서는 기준 단면과 중요 포인트를 확인한 뒤 설계 곡선으로 재정의합니다.

디자인 변경만 기록하고 영향 부품은 기록하지 않는다

외관 곡면을 2mm 이동하는 작은 변경도 PCB 위치, 버튼 길이, 보스 높이, 금형 코어에 영향을 줄 수 있습니다. 변경 내용과 함께 영향을 검토한 항목을 남겨야 같은 문제가 반복되지 않습니다.

콘셉트 승인 전 최종 체크리스트

디크리노랗 관련 실무 글

FAQ 제품 콘셉트와 기구설계 협업에서 자주 묻는 질문

콘셉트 단계에서 모든 부품의 정확한 3D 데이터가 필요한가요?

모든 부품의 상세 형상까지는 필요하지 않습니다. 다만 제품 크기를 제한하는 부품, 외부 인터페이스가 있는 부품, 움직이는 부품, 열·절연·진동에 영향을 주는 부품은 최대 외곽과 기능면을 확인해야 합니다. 미확정 부품은 후보 범위와 결정 시점을 남깁니다.

스케치만으로 조립성을 어느 정도 판단할 수 있나요?

최종 판정은 어렵지만 조립 방향, 부품 삽입 통로, 커넥터 결합축, 체결 공구 접근처럼 초기에 결정되는 위험은 선별할 수 있습니다. 단순 블록 모델을 추가하면 외관 이미지보다 훨씬 신뢰도 높은 1차 검토가 가능합니다.

나사와 스냅핏 중 무엇을 먼저 선택해야 하나요?

분해 빈도, 요구 강도, 제조 방식, 조립 시간, 외관, 서비스 정책을 함께 비교해야 합니다. 제품 전체를 한 방식으로 정하기보다 위치별 목적에 따라 나사, 스냅핏, 접착, 융착을 조합하는 경우가 많습니다.

서비스성 검토는 언제 시작해야 하나요?

교체나 점검 가능성이 있는 부품이 정의되는 즉시 시작하는 편이 좋습니다. 외관과 분할면이 확정된 뒤 검토하면 접근 공간이 이미 사라진 경우가 많습니다. 초기에는 정확한 작업 시간보다 분해 순서, 대상 부품, 공구, 손상 가능성을 먼저 정합니다.

Illustrator의 DWG·DXF 파일을 바로 NX 스케치로 사용해도 되나요?

참조 외곽이나 기준 위치로 사용할 수는 있지만 단위, 중복 선, 스플라인, 원근 왜곡, 선 연결 상태를 먼저 확인해야 합니다. 가져온 선을 곧바로 최종 설계 곡선으로 확정하기보다 기준 치수와 중요 단면을 확인해 CAD 설계 의도에 맞게 정리하는 편이 안전합니다.

설계 입력값의 미정 항목은 어떻게 관리해야 하나요?

미정 항목을 지우지 말고 질문과 영향 범위로 기록합니다. 담당자, 확인 방법, 결정 기한, 늦어질 때 영향을 받는 외관·부품·금형 항목까지 연결하면 단순 누락이 아니라 설계 위험으로 관리할 수 있습니다.

외관을 지키려면 초기부터 구조를 함께 본다

제품 콘셉트와 기구설계는 서로 반대되는 작업이 아닙니다. 외관의 우선순위와 내부 구조의 제한 조건을 일찍 공유할수록 디자인을 더 오래 유지할 수 있습니다. 기구설계팀은 단순히 가능과 불가능을 판단하는 대신 어떤 부품 방향이나 체결 방식을 바꾸면 콘셉트를 살릴 수 있는지 제안할 수 있고, 산업디자인팀은 모든 곡면을 같은 중요도로 고집하지 않고 제품 경험에 중요한 부분을 선택할 수 있습니다.

저라면 콘셉트 승인 전에 렌더링 한 장을 더 만드는 것보다, 주요 부품을 단순 블록으로 넣고 공구와 분해 경로를 한 번 더 확인하겠습니다. 이 단계에서 발견한 2~3mm의 공간 문제는 화면 안에서 해결할 수 있지만, 금형과 시제품이 나온 뒤 발견하면 외관·도면·부품·공정을 모두 다시 손봐야 하기 때문입니다.
