Adobe 도면 PDF 1:1 출력 오류｜GD&T·Datum 기호 손실 방지와 검사 절차

도면을 PDF로 배포했는데 협력사 출력물에서 치수가 미세하게 줄어들거나, GD&T 기호와 기준면 Datum 프레임이 깨지고, 치수선이 지나치게 얇아지는 문제가 생기면 단순한 출력 품질 문제가 아닙니다.

도면은 설계 의도와 제조 기준, 측정 기준, 검사성적서를 연결하는 기준 문서입니다. 따라서 PDF를 열었을 때 보기 좋게 표시되는 것만으로는 부족하고, 실제 출력 과정에서 축척·기호·글꼴·선두께·페이지 크기가 의도대로 유지되는지 별도로 검증해야 합니다.

핵심 답변

도면 PDF는 CAD에서 생성한 뒤 글꼴과 선가중치, 페이지 크기를 확인하고 Acrobat에서 실제 크기(Actual Size)로 출력해야 합니다. 이후 도면 안에 넣은 100mm 기준선과 X·Y 방향 기준 치수를 실측해 기록해야 합니다. PDF/X는 외부 인쇄소나 고객 규격에서 요구할 때 활용할 수 있는 교환 프로파일일 뿐, 1:1 출력 정확도를 대신 보증하는 설정은 아닙니다.

도면 PDF가 1:1로 출력되지 않는 핵심 원인

PDF 출력 오류는 대부분 CAD 자체의 치수가 틀려서 발생하지 않습니다. 정상 도면이 PDF 생성 과정, Acrobat 인쇄 옵션, 프린터 드라이버 설정, 용지 여백 정책을 거치면서 축척이 달라지는 경우가 많습니다.

특히 A3 도면을 A4 프린터로 보내거나, 출력 장치가 인쇄 가능 영역에 맞춰 자동으로 축소하는 경우가 대표적입니다. Adobe Acrobat의 Fit은 선택한 용지의 인쇄 가능 영역에 맞춰 확대 또는 축소할 수 있고, Actual Size는 확대·축소 없이 출력합니다. 다만 Actual Size 상태에서 용지가 작으면 일부 도면이 잘릴 수 있으므로, PDF 페이지 크기와 실제 공급 용지는 반드시 동일하게 맞춰야 합니다.

Adobe Acrobat 공식 페이지 크기·출력 배율 안내에서 Actual Size, Fit, Custom Scale의 동작 차이를 함께 확인할 수 있습니다.

오류 원인	현장에서 보이는 증상	우선 확인할 위치	조치 방향
Acrobat 자동 맞춤	도면 전체가 일정 비율로 작아짐	인쇄 창의 Fit, Shrink, Custom Scale	실제 크기 선택, 자동 맞춤 해제
프린터 드라이버 축척	Acrobat은 정상인데 출력물만 축소됨	프린터 속성, 용지 처리, Scaling	100% 출력 고정, 자동 축소 해제
용지 규격 불일치	도면 끝단이 잘리거나 전체가 작아짐	PDF 페이지 크기와 급지 용지	A3 PDF는 A3 급지 장비에서 출력
SHX·TTF 글꼴 문제	기호가 □ 또는 다른 문자로 바뀜	CAD 글꼴 경로, PDF 생성 방식	글꼴 포함, SHX 패키지 전달, TTF 표준화
선가중치 매핑 오류	치수선·중심선이 너무 흐리거나 끊김	CTB/STB, Plot Style, 프린터 품질	출력용 선두께 기준과 샘플 출력 표준화

도면 PDF 배포 전 확인해야 할 CTQ

제조 도면 PDF는 파일 형식이 아니라 품질 특성으로 관리해야 합니다. 설계팀, 생산기술팀, 품질팀이 같은 PDF를 보더라도 각자 중요하게 보는 포인트가 다르기 때문에, 아래 항목을 CTQ(Critical To Quality)로 지정해 두면 재발을 줄일 수 있습니다.

• 축척 보전: 실제 출력 시 X축·Y축 기준 치수가 동일하게 유지되는지
• GD&T 보전: 위치도, 프로파일, 직각도, Datum A-B-C 프레임이 빠지거나 겹치지 않는지
• 문자 가독성: 공차값, 재질, 표면처리, 일반공차, 비고란이 대체 문자 없이 보이는지
• 선가중치 보전: 외곽선, 숨은선, 중심선, 치수선이 구분 가능한지
• 문서 추적성: 도면 번호, 개정 번호, 페이지 크기, PDF 생성 경로가 검사성적서와 연결되는지

PDF/X는 언제 써야 할까?

PDF/X는 인쇄·출판용 파일 교환에 사용하는 표준 프로파일입니다. 외부 인쇄소로 도면을 보내거나 고객이 특정 PDF 규격을 요구한다면 활용할 수 있습니다. 다만 PDF/X를 선택했다고 해서 프린터 드라이버의 자동 축소나 Acrobat의 Fit 출력이 사라지는 것은 아닙니다.

따라서 제조 도면에서는 PDF/X 적용 여부보다 먼저 아래 항목이 고정돼야 합니다.

• CAD 레이아웃의 페이지 크기
• 출력 장치의 급지 용지 규격
• 프린터 드라이버의 100% 축척
• Acrobat Actual Size 출력
• 스케일바 및 기준 치수의 실측 기록

CAD 내보내기와 가상 PDF 프린터의 차이

가능하면 CAD에서 제공하는 PDF 내보내기 또는 Plot 기능을 기준으로 표준화하는 편이 좋습니다. CAD 내부의 레이아웃, CTB/STB 플롯 스타일, 선가중치, 페이지 크기 설정을 하나의 Page Setup으로 관리할 수 있기 때문입니다.

가상 PDF 프린터는 문서 생성 자체에는 편리하지만, PC별 프린터 속성이나 기본 용지 설정, 자동 여백 보정이 개입될 가능성이 있습니다. 가상 PDF 프린터가 항상 틀린 것은 아니지만, 검사·치수 판정용 도면이라면 생성 조건을 고정하고 결과를 실측으로 검증한 경우에만 배포 기준으로 사용하는 것이 안전합니다.

SHX·TTF 글꼴과 GD&T 기호가 깨지는 이유

AutoCAD 계열 도면에서 문자와 기호가 깨지는 문제는 단순히 PDF의 글꼴 내장 여부만으로 설명되지 않습니다. TTF·OTF 계열 문자는 PDF 안에 글꼴이 포함되도록 관리할 수 있지만, SHX는 PDF에서 일반 텍스트가 아니라 형상 데이터처럼 처리되는 경우가 있습니다.

Autodesk는 PDF 형식이 SHX 글꼴을 일반 텍스트로 직접 지원하지 않기 때문에, SHX 문자를 PDF에서 형상으로 저장해 시각적 형태를 유지할 수 있다고 안내합니다. 그래서 PDF에서 글자가 검색되지 않거나 선택되지 않는다고 해서 반드시 출력 오류는 아닙니다. 반대로 PDF 생성 전 원본 도면에서 SHX가 누락되었거나 대체 글꼴이 적용됐다면 문자 폭과 GD&T 기호 배치가 달라질 수 있습니다.

Autodesk 공식 SHX PDF 텍스트·검색 가능 문자 설정 안내도 함께 확인해 두는 것이 좋습니다.

TTF와 SHX는 관리 방식이 다릅니다

구분	PDF 변환 특성	실무 관리 포인트
TTF·OTF	PDF에 글꼴 포함 가능, 검색·복사 가능성이 높음	PDF 속성 또는 Preflight로 글꼴 포함 상태 확인
SHX	PDF에서 형상 데이터처럼 출력될 수 있음	원본 DWG의 SHX 경로와 협력사 전달 패키지 확인
GD&T 전용 기호	기호 폰트·블록·문자 스타일에 따라 결과 차이 발생	기호 프레임, Datum 문자, 재료조건 기호를 샘플 출력으로 검증
대체 글꼴	문자 폭과 줄바꿈, 프레임 위치가 달라질 수 있음	대체 상태로 배포 금지, 원본 폰트 또는 표준 문자 스타일 확보

GD&T 기호는 눈으로 한 번 더 확인해야 합니다

위치도, 평행도, 동심도, 프로파일, MMC·LMC·RFS 조건처럼 기호 하나가 판정 조건을 바꾸는 항목은 단순 텍스트 비교로 끝내면 안 됩니다. PDF를 열었을 때 다음 항목을 확대해 확인하는 것이 좋습니다.

• Feature Control Frame의 칸 수와 순서
• Datum A-B-C 문자 위치
• 직경 기호 Ø, 중심선 기호, 표면거칠기 기호
• MMC·LMC·RFS 재료조건 기호
• 기본치수 박스와 일반치수 괄호 표기
• 기호 프레임과 치수선, 리더선의 겹침 여부

SHX 파일 누락 해결과 글꼴 경로 설정은 오토캐드 SHX 파일 누락·문자 글꼴 오류 해결 방법에서 이어서 확인할 수 있습니다.

Acrobat Actual Size와 프린터 드라이버 설정 방법

Acrobat 출력은 Actual Size를 기준으로 맞춥니다

Acrobat 또는 Reader에서 PDF를 열고 인쇄 창으로 들어간 뒤, Page Sizing & Handling 또는 크기 메뉴에서 Actual Size를 선택합니다. Fit, Shrink oversized pages, Multiple, Booklet, Poster 같은 옵션은 출력 목적에 따라 페이지 크기나 분할 방식이 바뀔 수 있으므로, 1:1 검증 도면에는 사용하지 않는 것이 좋습니다.

1. PDF를 Acrobat 또는 Adobe Acrobat Reader에서 엽니다.
2. 파일 메뉴에서 인쇄를 선택합니다.
3. Page Sizing & Handling에서 Size를 선택합니다.
4. Actual Size를 선택합니다.
5. Custom Scale이 적용돼 있다면 100%인지 확인합니다.
6. PDF 페이지 크기와 동일한 용지가 장비에 급지됐는지 확인합니다.
7. 출력 후 도면 안의 100mm 기준선과 X·Y 기준 치수를 실측합니다.

프린터 드라이버에서도 별도로 축척을 확인합니다

Acrobat에서 Actual Size를 선택해도 프린터 속성에 있는 자동 맞춤, 인쇄 가능 영역 맞춤, 여백 보정, 용지 크기에 맞춤 옵션이 살아 있으면 출력물이 작아질 수 있습니다.

• Scale to Fit, Fit to Printable Area, Reduce/Enlarge 같은 옵션 해제
• 프린터 속성의 배율이 100%인지 확인
• 급지 용지 크기와 PDF 페이지 크기 일치 확인
• 무테 출력 미지원 장비의 자동 축소 여부 확인
• 양면 출력·포스터 출력·여러 페이지 모아찍기 해제
• 프린터 변경 시 첫 출력본의 축척을 다시 검증

기준선은 가로·세로 방향으로 각각 넣습니다

도면 안에 기준선을 하나만 넣으면 한 방향의 축척 오류만 확인하게 됩니다. 1:1 출력 검증이 필요한 도면에는 가로 100mm, 세로 100mm 기준선을 함께 넣는 편이 좋습니다. 가능하면 도면 외곽 가까이에 배치해 용지 전체에서 축척이 균일한지도 확인합니다.

PDF 파일 자체에서 글꼴과 구조를 검증하는 방법

Acrobat Pro를 사용한다면 출력 전 PDF 구조를 Preflight로 확인할 수 있습니다. Preflight는 글꼴, 색상, 투명도, 이미지 해상도, PDF 호환성 같은 요소를 점검하는 기능입니다.

특히 외부 협력사 배포 전에는 단순히 PDF를 열어 보는 수준이 아니라 아래 항목을 확인해 두는 것이 좋습니다.

• 글꼴이 내장됐는지
• 글꼴 대체가 발생하지 않았는지
• 페이지 크기가 도면 레이아웃과 동일한지
• PDF에 예상하지 못한 축소·회전이 적용되지 않았는지
• 선가중치와 회색조 출력에서 치수선이 충분히 보이는지
• 도면 번호, 개정, 페이지 수가 원본과 일치하는지

Adobe는 PDF 제작 단계에서 글꼴을 포함하면 다른 시스템에서 글꼴이 대체되는 문제를 줄일 수 있다고 안내합니다. 다만 SHX처럼 PDF에서 일반 글꼴이 아닌 형상으로 처리되는 요소는 화면상 형태와 실제 출력 결과를 함께 확인해야 합니다.

Adobe Acrobat Preflight 공식 안내에서 PDF 구조 점검 방법을 확인할 수 있습니다.

도면 표기와 CMM 검사 기준은 어떻게 연결해야 할까?

PDF는 도면의 내용을 전달하는 매체일 뿐, CMM의 좌표계나 합격·불합격 판정 기준을 바꾸는 문서는 아닙니다. 최종 판정은 도면의 Datum Reference Frame(DRF), Feature Control Frame, 고객 승인 검사기준을 기준으로 이뤄져야 합니다.

다만 PDF 출력 과정에서 Datum A-B-C, 위치도, 프로파일 공차 프레임이 깨지거나 줄바꿈되면 검사자가 도면을 잘못 해석할 위험이 있습니다. 따라서 PDF 배포 품질은 단순 문서 관리가 아니라 검사 신뢰성과 직접 연결됩니다.

PDF 출력물은 CMM 정렬 기준을 대신하지 않습니다

도면을 종이로 출력해 치수를 보조 확인할 수는 있지만, CMM의 최종 좌표계와 공차 판정은 승인된 도면, CAD 모델, 검사계획서, 고객 기준에 따라 관리해야 합니다. 출력물의 축척이 1:1이라고 해도 종이 PDF가 CMM 프로그램의 기준을 대신하는 것은 아닙니다.

특히 위치도, Datum 참조 프로파일, 런아웃, 방향공차처럼 기준면 순서가 중요한 항목은 PDF에서 Datum 프레임이 정확하게 전달됐는지 먼저 확인해야 합니다.

도면 Datum과 CMM 기준이 다를 때의 판단 기준은 CMM 측정 기준과 도면 Datum 불일치 시 판정 기준에서 이어서 확인할 수 있습니다.

도면 PDF 배포·출력 표준 체크리스트

설계팀 PDF 생성 체크리스트

• 도면 레이아웃 페이지 크기와 PDF 페이지 크기 확인
• CTB·STB 플롯 스타일과 선가중치 매핑 확인
• 외곽선, 치수선, 중심선, 숨은선의 구분 확인
• SHX·TTF 글꼴 및 GD&T 기호 표시 확인
• 도면 번호, 개정 번호, 페이지 수 확인
• 100mm 가로·세로 기준선 또는 검증 마커 포함
• 협력사 전달용 DWG는 필요 시 ETRANSMIT 패키지로 별도 관리

품질팀·생산기술팀 출력 체크리스트

• Acrobat Actual Size 선택
• Fit, Poster, Multiple, Booklet 기능 해제
• 프린터 드라이버 배율 100% 확인
• PDF 페이지 크기와 실제 급지 용지 규격 확인
• 가로·세로 기준선 실측 및 기록
• GD&T 프레임, Datum 문자, 공차값 확대 확인
• 치수선·중심선·숨은선이 출력물에서 구분되는지 확인
• 도면 개정 번호와 검사성적서 적용 개정 일치 확인

재발 방지를 위한 관리 항목

관리 항목	권장 담당	관리 문서
PDF 생성 표준	설계팀	CAD Page Setup·PDF Export 기준서
글꼴·기호 관리	CAD 관리자·설계팀	표준 글꼴 목록·SHX 패키지
출력 장비 축척 검증	품질팀·생산기술팀	프린터 검증 기록지
검사 기준 연결	품질팀	검사계획서·CMM 프로그램·성적서
개정 관리	문서관리자·설계팀	도면 개정 이력·배포 이력

Acrobat Actual Size 출력 화면 참고 영상

아래 영상은 Acrobat 인쇄 창에서 Actual Size를 선택하는 위치를 확인할 때 참고할 수 있습니다. Acrobat 버전과 운영체제에 따라 메뉴 위치와 표현은 조금 달라질 수 있으므로, 실제 표준 작업은 앞서 안내한 Adobe 공식 문서를 기준으로 관리하는 편이 안전합니다.

자주 묻는 질문

Reader만으로도 도면을 1:1로 출력할 수 있나요?

가능합니다. Acrobat Reader에서도 Actual Size를 선택해 확대·축소 없이 출력할 수 있습니다. 다만 실제 결과는 프린터 드라이버와 용지 규격의 영향을 받기 때문에 첫 출력은 반드시 기준선을 실측해야 합니다.

PDF/X로 저장하면 1:1 출력 문제도 해결되나요?

아닙니다. PDF/X는 인쇄용 파일 교환 규격이며, 출력 장비의 자동 맞춤이나 용지 불일치 문제까지 해결하지는 않습니다. PDF/X 적용 여부와 Actual Size·프린터 축척·실측 검증은 별개로 관리해야 합니다.

SHX 글꼴은 PDF에 포함되지 않는 건가요?

SHX는 일반 TTF 글꼴처럼 PDF 안에 텍스트 폰트로 포함되지 않고 형상 데이터처럼 처리될 수 있습니다. 화면에서 보이는 형태가 정상이어도 검색·복사가 안 될 수 있습니다. 중요한 것은 PDF 화면과 실제 출력물에서 문자 폭, GD&T 기호, Datum 프레임이 정상인지 확인하는 것입니다.

종이 출력물로 공차 판정을 해도 되나요?

도면에 물리적 템플릿 사용이 명시돼 있거나 별도 승인된 검사 기준이 있는 경우가 아니라면, 일반 종이 출력물을 정밀 공차 판정 기준으로 쓰는 것은 주의가 필요합니다. 출력물은 배포 검증과 현장 참고용으로 관리하고, 최종 치수·형상공차 판정은 승인된 측정 방법과 검사기준을 따르는 편이 안전합니다.

선두께가 화면과 다르게 출력되면 무엇을 기준으로 봐야 하나요?

제조 현장에서 실제 사용하는 출력물을 기준으로 봐야 합니다. CAD 화면에서는 잘 보이더라도 출력물에서 치수선이나 중심선이 끊기면 검사자가 오해할 수 있습니다. CTB·STB 설정, 프린터 품질, 회색조 출력 조건을 포함해 샘플 출력으로 표준을 잡아야 합니다.

마무리

도면 PDF는 단순한 첨부파일이 아니라 설계 의도를 제조와 검사 현장으로 전달하는 기준 문서입니다. PDF 생성 방식만 바꾸는 것으로 끝내지 말고, 글꼴·GD&T·Datum·선가중치·출력 배율·실측 기록까지 하나의 흐름으로 관리해야 합니다.

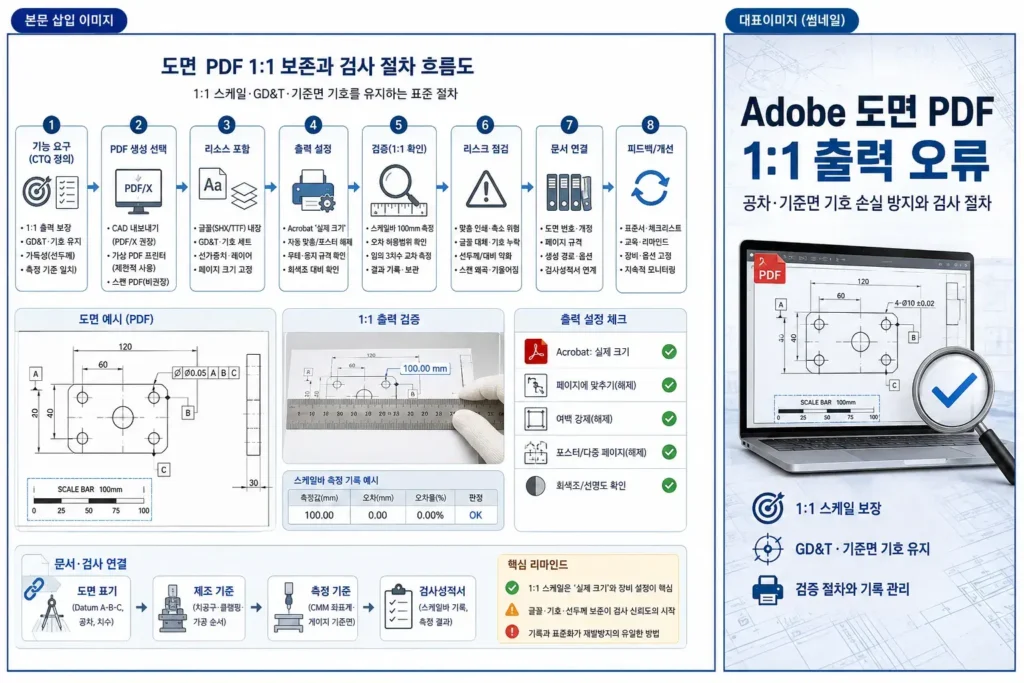

가장 중요한 순서는 CAD 원본 확인 → PDF 생성 조건 고정 → 글꼴·기호 검증 → Actual Size 출력 → 기준선 실측 → 검사성적서 연결입니다.

공식 참고 자료

• Adobe Acrobat PDF 페이지 크기 및 Actual Size 출력 안내
• Adobe Acrobat Pro Preflight PDF 구조 검사 안내
• Autodesk AutoCAD PDF SHX·검색 가능 텍스트 설정 안내
• Hexagon Manufacturing Intelligence 공식 홈페이지

Adobe 공식 안내상 Actual Size는 확대·축소 없이 출력하고, Fit은 선택한 용지의 인쇄 가능 영역에 맞춰 크기를 조정합니다. 따라서 도면 출력에는 PDF 페이지 크기, 실제 용지, Acrobat 설정, 프린터 드라이버 설정을 함께 맞춰야 합니다. 또한 Acrobat Pro의 Preflight는 글꼴, 색상, 투명도, PDF 구조 등을 점검할 수 있으며 Adobe는 글꼴 포함이 대체 글꼴 발생을 줄이는 방법이라고 안내합니다. AutoCAD에서 SHX 문자는 PDF 내에서 일반 텍스트가 아니라 형상으로 처리될 수 있어, 검색 가능 여부와 실제 시각적·출력 품질을 구분해서 확인해야 합니다.
