CMM 좌표계 정립과 도면 Datum 일치 방법|3-2-1 정렬·치공구·Best-fit 판정 기준

조립은 정상인데 CMM 성적서에서만 반복적으로 NG가 찍히는 경우가 있습니다. 이때 공차값이나 가공 정밀도부터 의심하기 쉽지만, 실제 원인은 CMM 좌표계 정립 방식이 도면의 Datum Reference Frame(DRF)과 다르기 때문인 경우가 많습니다.

기능 기준면, 가공·클램핑 기준, 검사 기준이 서로 다른 목적을 갖는 것은 자연스러운 일입니다. 문제는 그 차이를 문서와 측정 프로그램에서 구분하지 않을 때 발생합니다. 도면은 기능 기준 A-B-C를 요구하는데 CMM은 외곽 형상 Best-fit이나 가공 편의 기준으로 정렬하면, 실제 조립 기능과 관계없는 편차가 위치도·프로파일 NG로 나타날 수 있습니다.

핵심 답변: CMM 좌표계는 도면 Datum 프레임과 같은 6자유도 구속을 재현해야 합니다. 기능 요구에서 Datum 전략을 먼저 정하고, 해당 전략을 치공구·클램핑·CMM Alignment·검사성적서까지 같은 명칭과 순서로 연결해야 합니다. 불일치가 확인되면 CMM 프로그램만 수정하지 말고 도면, 검사 기준서, Control Plan까지 함께 개정해야 판정 충돌을 줄일 수 있습니다.

UG NX PMI에서 Datum Target을 생성하고 실제 접촉 위치를 지정하는 화면
디크리노랗 관련 이미지: PMI에서 Datum Target을 지정하면 CMM 프로빙·치공구 접촉 위치를 도면 의도와 연결하기 쉬워집니다.

CMM 성적서만 반복 NG가 되는 구조

CMM 검사는 단순히 점을 찍어 치수를 읽는 작업이 아닙니다. 먼저 제품을 어느 평면과 축, 점 또는 영역에 맞춰 좌표계에 올릴지를 정하고, 그 좌표계 안에서 위치도·평면도·직각도·프로파일을 계산합니다.

일반적으로 3-2-1 정렬은 1차 Datum에서 3자유도, 2차 Datum에서 2자유도, 3차 Datum에서 남은 1자유도를 제한하는 방식으로 설명합니다. 다만 실제 CMM에서는 Datum이 평면인지, 홀 축인지, 슬롯인지, Datum Target인지에 따라 피팅 방식과 접촉 포인트가 달라집니다. 따라서 단순히 “A-B-C 정렬 사용”이라고 적는 것만으로는 부족합니다.

도면 Datum 프레임과 CMM 좌표계의 6자유도 정렬 구조 도면 Datum A B C가 CMM 1차 2차 3차 정렬에 같은 순서와 접촉 영역으로 연결되는 과정을 보여주는 그래픽 도면 Datum 프레임과 CMM 좌표계는 같은 구속 순서를 재현해야 합니다 도면·PMI Datum 전략 A 1차 기능 Datum 장착면·기능 접촉면·기준 평면 B 2차 기능 Datum 기준 홀·보스축·슬롯 중심선 C 3차 기능 Datum 회전 제한 피처·보조 홀·측면 기능·조립 조건에서 Datum 역할을 먼저 정의 명칭 · 순서 · 접촉 영역 · 피팅 방식 매핑 CMM Alignment 재현 A 1차 정렬 평면·Target로 3자유도 제한 B 2차 정렬 축·선·홀로 2자유도 제한 C 3차 정렬 잔여 회전·이동 자유도 제한 도면 DRF를 같은 조건으로 측정 프로그램에 구현 도면 Datum A-B-C = 치공구 안착 기준 = CMM Alignment = 검사성적서 판정 기준
CMM 정렬은 도면의 A-B-C 기호만 복사하는 작업이 아니라, 각 Datum이 제한하는 자유도와 실제 접촉 영역을 동일하게 재현하는 작업입니다.

기능 요구와 Datum 전략을 먼저 정렬합니다

기능 Datum은 조립 간섭, 유격, 씰 압축, 체결 위치, 회전 정렬처럼 제품의 실제 성능을 결정하는 면·축·중심선에서 선정합니다. 도면의 A-B-C는 단순 표기 순서가 아니라, 제품이 조립되는 상태를 어떤 순서로 구속할지 정의하는 정보입니다.

기능 기준과 가공·클램핑 기준은 목적이 다릅니다

가공 편의를 위한 클램핑 기준은 기능 Datum과 다를 수 있습니다.

예를 들어 가공 중에는 외곽면이나 가공용 패드를 기준으로 잡는 편이 효율적일 수 있지만, 조립 기능은 장착면과 기준 홀 축에서 결정될 수 있습니다.

이 경우 가공 기준을 제품 기능 Datum처럼 사용하면 안 됩니다. 도면·PMI에는 기능 Datum과 공차 판정 기준을 우선 표시하고, 공정서와 치공구 도면에는 가공·클램핑 기준을 별도로 관리해야 합니다. 같은 명칭을 사용하더라도 목적이 다르면 검사 결과가 흔들릴 수 있으므로, 문서의 역할을 분리하는 것이 중요합니다.

자유곡면과 불안정한 접촉면은 Datum Target으로 정의합니다

사출품, 주조품, 판금 부품처럼 넓은 곡면이 많은 형상은 전체 면을 기준으로 접촉시키기 어렵습니다.

제품이 실제 조립 상태에서는 특정 패드·리브·보스에만 닿는다면, 해당 위치를 Datum Target의 점·선·영역으로 표시해 CMM과 치공구가 같은 접촉 조건을 재현하도록 해야 합니다.

NX PMI에서도 Datum Target은 실제 타깃 위치에 Leader를 연결해 표현할 수 있으며, 이러한 접촉 기준을 명확히 하면 측정·검사 단계의 혼선을 줄이는 데 도움이 됩니다.

Siemens NX CMM Alignment Assistant에서 1차 2차 3차 기준을 설정하는 공식 화면
Siemens 공식 NX CMM 정렬 화면 예시입니다. Primary·Secondary·Tertiary 기준과 형상 선택 조건을 분리해 설정하는 구조를 확인할 수 있습니다. 실제 메뉴와 UI는 NX 릴리스에 따라 달라질 수 있습니다. 출처: Siemens NX Manufacturing

ASME와 ISO GPS는 도면 해석 기준을 먼저 확정해야 합니다

ASME Y14.5와 ISO GPS는 기호가 비슷해 보여도 Datum 참조, 재료 조건, 공차 영역, 검사 해석에서 차이가 생길 수 있습니다. 고객 도면이 어느 체계를 적용하는지 먼저 확인하고, 사내 검사 기준서와 협력사 품질 문서가 동일한 체계를 따르는지 점검해야 합니다.

프로젝트 중간에 ASME 방식의 해석과 ISO 방식의 표기가 섞이면, 단순한 CMM 프로그램 수정으로 해결되지 않는 판정 충돌이 생길 수 있습니다. 적용 규격, Datum 해석 원칙, 측정 조건은 도면 비고 또는 검사 기준서에 명시하는 편이 안전합니다.

CMM 좌표계 정립과 측정 계획 수립 방법

CMM 측정 계획은 “어떤 치수를 잴 것인가”보다 “어떤 좌표계에서 잴 것인가”를 먼저 결정해야 합니다.

CMM 프로그램의 Alignment 명칭과 도면 Datum 기호가 1:1로 연결돼야 하며, 정렬 로그에는 실제 접촉 영역과 피팅 방식을 남겨야 합니다.

1차·2차·3차 정렬 이름을 도면 Datum과 동일하게 관리합니다

검사 계획서에는 단순히 “Plane 1”, “Hole 1”, “Point 1”처럼 작업자 편의 이름만 쓰지 않는 편이 좋습니다.

예를 들어 Datum_A_Mounting_Face, Datum_B_Master_Hole, Datum_C_Anti_Rotation처럼 도면 Datum과 의미가 연결되는 이름을 사용하면 프로그램 리뷰와 성적서 해석이 쉬워집니다.

도면 DatumCMM Alignment 이름 예시확인해야 할 조건성적서 표기 예시
A: 기능 장착면Datum_A_Mounting_Face측정 영역·접촉 수·평면 피팅 방식A 기준 평면 정렬
B: 기준 홀 또는 보스축Datum_B_Master_Hole원통 측정 길이·점 수·축 계산 방식B 기준 축 정렬
C: 회전 제한 홀·슬롯·측면Datum_C_Clocking_Feature슬롯 중심선·점·측면의 방향 제한 방식C 기준 회전 잠금
Datum TargetA1/A2/A3 또는 지정 Target명치공구 패드 위치·접촉 면적·프로브 경로Target 조건 재현
도면 Datum, CMM 프로그램 이름, 검사성적서 문구가 연결되면 협력사·검사자·설계자 간 해석 차이를 줄일 수 있습니다.

Best-fit은 공정 분석용 보조 결과로 분리합니다

Best-fit은 전체 형상 편차를 평균화해 공정 변화 방향을 보기에는 유용합니다. 외관면, 자유곡면, 사출품 워페이지 추세를 분석할 때는 특히 효과적입니다. 다만 Best-fit은 기능 Datum 기반의 조립 상태를 보장하지 않으므로, 위치도·체결 보스·씰링 면·간극처럼 기능 판정이 필요한 CTQ의 최종 합격 기준으로 단독 사용하면 안 됩니다.

실무에서는 Datum 기반 성적서Best-fit 기반 공정 분석 결과를 함께 관리하는 방식이 좋습니다. 전자는 합격·불합격을 위한 공식 판정 자료로, 후자는 금형·공정 편차 방향을 찾는 진단 자료로 구분하면 됩니다.

Datum Simulator와 치공구는 실제 조립 조건을 재현해야 합니다

홀 Datum에는 기준 핀, 슬롯 Datum에는 확장 핀 또는 다이아몬드 핀, 평면 Datum에는 지지 패드처럼 실제 Datum Feature를 재현하는 요소가 필요합니다. 치공구가 실제 조립보다 과도하게 조이면 제품 형상이 변할 수 있고, 너무 느슨하면 제품이 흔들려 가짜 변위가 측정될 수 있습니다.

치공구는 검사 장비의 부속품이 아니라 Datum 전략의 물리적 구현입니다. 지지 패드 위치, 핀 직경, 슬롯 유격, 클램프 위치와 하중, 제품 안착 순서를 Control Plan과 치공구 관리 기준에 함께 기록해야 합니다.

도면 표기·PMI·검사성적서의 판정 기준을 일치시킵니다

도면 표기 → 제조 기준 → 측정 기준 → 검사성적서의 해석이 달라지면 공차값이 아무리 정교해도 품질 판단은 흔들립니다. 기능 치수는 Datum과 기하공차로 관리하고, 비기능 치수만 일반 ±공차로 관리하는 원칙을 세우면 중복 판정을 줄일 수 있습니다.

일반 ±공차와 위치도·프로파일 공차를 중복 적용하지 않습니다

동일 특성에 일반 ±공차와 위치도 또는 프로파일 공차를 동시에 적용하면, 어느 조건으로 합격·불합격을 판정해야 하는지 충돌할 수 있습니다. 조립 위치나 간극에 영향을 주는 홀 패턴은 위치도, 외관·씰링 등 복합 형상은 프로파일, 단순 비기능 크기는 일반 치수공차처럼 역할을 나누는 것이 좋습니다.

홀 패턴에서는 일반 거리 공차보다 위치도가 실제 볼트·핀 조립 조건을 더 직접적으로 반영할 수 있습니다.

디크리노랗의 기존 GD&T 정리에서도 기능 기준을 먼저 정한 뒤, 홀 패턴은 위치도, 복합 외형은 프로파일로 관리하는 흐름을 설명하고 있습니다.

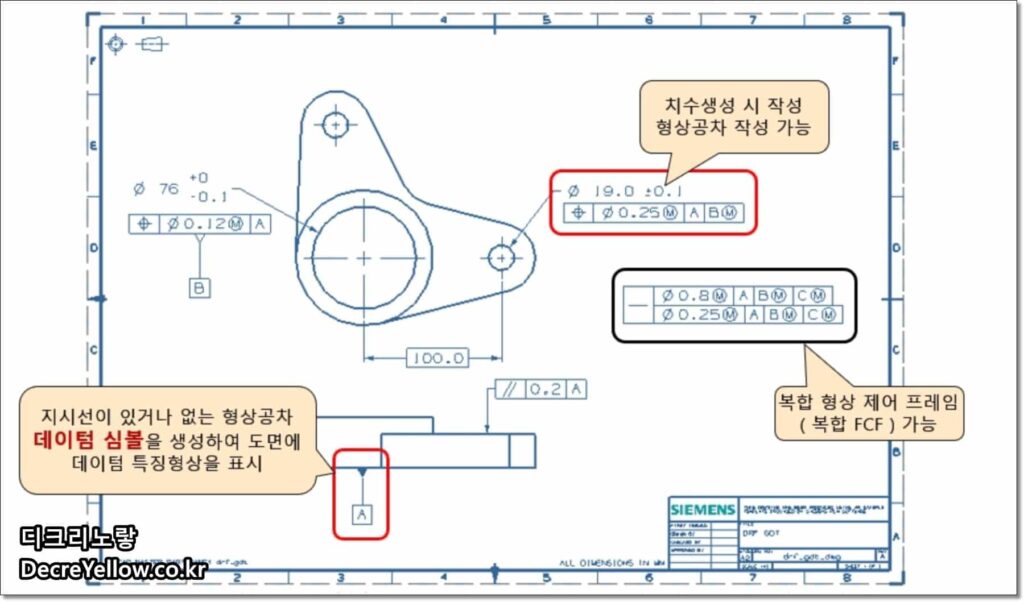

UG NX Drafting에서 Datum Feature Symbol과 Feature Control Frame을 도면에 배치한 예시
디크리노랗 관련 이미지: Datum Feature Symbol과 Feature Control Frame은 도면·PMI·CMM 성적서에 같은 기준 언어를 전달하는 핵심 요소입니다.

MMC·LMC·RFS는 조립 조건과 검사 방식을 함께 고려합니다

구멍과 핀처럼 삽입 여유가 중요한 기능에는 MMC 또는 LMC 적용을 검토할 수 있습니다. 다만 재료 조건 모디파이어는 단순히 허용 공차를 넓히는 기호가 아니라, 조립 기능·가상 조건·기능 게이지·CMM 해석 방식까지 바꾸는 기준입니다.

MMC·LMC 최대·최소실체조건 해석 글에서 보너스 공차와 조립성 판단 기준을 함께 확인할 수 있습니다.

성적서 항목은 도면 풍선과 1:1로 매핑합니다

검사성적서에는 “Hole 1”, “Profile 2”처럼 측정자가 임의로 만든 이름보다, 도면 특성번호·Datum·측정 피처명·공차 프레임이 연결되는 식별 체계를 두는 편이 좋습니다. 예를 들어 CTQ-07 / POSITION Ø0.20 MMC / A|B|C / CMM_HOLE_PATTERN_01처럼 관리하면 재측정과 변경 이력 추적이 쉬워집니다.

도면 Datum과 CMM 판정 기준 일치 흐름 기능 요구부터 Datum 전략, 도면과 PMI, 치공구와 CMM 정렬, 검사성적서와 Control Plan까지 연결되는 품질 관리 흐름 도면 Datum과 CMM 판정 기준을 맞추는 실무 흐름 1. 기능 요구 간섭 · 유격 · 씰 압축 체결 · 외관 · 접촉면 2. Datum 전략 A-B-C 구속 순서 Target · 재료 조건 3. 도면·PMI 공차 프레임 · 풍선 특성번호 · 검사 문구 4. 치공구·CMM 패드 · 핀 · 클램프 Alignment · 프로브 경로 5. 성적서 CTQ 판정 Control Plan CMM Alignment가 도면 DRF와 다르면 → 치공구·Datum Target·검사 문서·Control Plan 동시 개정 재발방지: 도면·PMI·치공구·CMM 프로그램·성적서가 같은 Datum 언어를 사용
판정 충돌은 검사 프로그램만 수정해서 끝내기보다, 기능 요구부터 성적서까지 이어지는 전체 기준 체계를 함께 점검해야 재발을 줄일 수 있습니다.

검사 접근 전략 비교표

검사 전략제조·품질 영향확인 방법흔한 실패 모드
단품 CMM
Datum 기반 정렬
도면 해석 재현성이 높지만 준비시간이 필요함Datum Simulator, 정렬 로그, 피팅 방식 확인정렬 순서·Target 불일치로 위치도 NG가 과대 평가됨
치공구 고정 후 CMM조립 상태 재현에 유리하며 반복 측정성이 높음치공구 GR&R, 핀·패드 정밀도, 클램프 하중 관리치공구 마모·버·열변형으로 체계적 편차 발생
전용 기능 게이지
Go/No-Go
현장 판정 속도가 빠르지만 정량 추세 데이터가 부족함게이지 합당성 검토, 정기 검교정, 마모 관리경계값 부품 오판정, 실제 조립 기능과 분리
Best-fit + 보조 분석형상 변화와 공정 편차 방향을 빠르게 파악Datum 정렬 결과와 쌍으로 비교평균화로 기능상 중요한 위치 편차가 가려짐
기능 합격 판정에는 Datum 기반 정렬을 사용하고, Best-fit은 공정 변형과 형상 추세를 보는 보조 자료로 분리하는 방식이 안전합니다.

실전 사례: 조립은 정상인데 CMM만 NG가 반복된 이유

사례 1|브래킷 구멍 패턴 위치도 NG

M6 볼트 두 개로 프레임에 체결되는 브래킷에서 도면 Datum은 A(기능 접촉면), B(첫 번째 기준 구멍), C(두 번째 기준 구멍)로 정의돼 있었습니다. 하지만 CMM 프로그램은 외곽 형상을 Best-fit으로 정렬한 뒤 구멍 패턴 위치도를 평가했고, 반복적으로 NG가 발생했습니다.

외곽 형상은 주조 바리와 표면 처리 영향으로 변동이 컸지만, 실제 조립 기능은 두 개의 기준 구멍과 장착면에서 결정됐습니다. 외곽면을 기준으로 정렬하자 구멍 간 간격은 정상이더라도 패턴 전체가 이동한 것처럼 계산되는 현상이 나타났습니다.

조치: 평면 패드와 Datum 핀 두 개를 이용한 기능 Datum 정렬로 전환했습니다. B·C 기준 구멍의 재료 조건과 Datum Simulator 조건을 도면과 검사 기준서에 명확히 넣고, CMM 성적서 항목명을 도면 특성번호와 연결했습니다.

사례 2|사출 커버 프로파일이 과도하게 NG로 나온 경우

사출 커버는 내부 씰 립과 체결 보스의 상대 위치가 중요한 제품이었습니다. 도면 Datum은 A(조립 기준 평면), B(보스축), C(슬롯)로 정의돼 있었지만 CMM은 외관 상면을 흡착 클램프로 잡아 1차 정렬한 뒤 프로파일을 평가했습니다.

외관 상면은 사출 후 변형이 큰 영역이었고, 실제 조립은 하부 리브와 보스가 상대 부품에 닿으면서 위치가 정해졌습니다. 따라서 기능과 다른 외관 상면을 1차 기준으로 사용하면서 프로파일 편차가 과대하게 계산됐습니다.

조치: 하부 리브에 Datum Target 3점을 지정하고, 2차 기준은 보스축, 3차 기준은 슬롯으로 변경했습니다. 치공구에도 리브 지지 패드를 추가하고, 도면의 Datum Target 표기·CMM Alignment·Control Plan을 동시에 개정했습니다.

ADVERTISEMENT

검토 절차와 Control Plan 연결

  1. 기능 요구 수집: 간섭, 유격, 씰 압축, 체결 토크, 외관, 접촉 면적 등 CTQ를 정의합니다.
  2. Datum 전략 수립: 기능·가공·검사 기준을 분리하고 A-B-C 순서와 6자유도 구속 계획을 정합니다.
  3. 도면·PMI 정비: Datum Feature, Datum Target, 공차 프레임, MMC·LMC·RFS 조건, 특성번호를 정리합니다.
  4. 치공구 조건 정의: 핀·패드·슬롯·클램프 위치와 허용 하중, 안착 순서를 기록합니다.
  5. CMM 측정 계획 작성: Alignment 순서, 접촉 영역, 피팅 방식, 프로브 경로, 온도·세팅 조건을 정합니다.
  6. MSA 수행: Gauge R&R로 측정기·치공구·검사자·정렬 방식의 변동을 확인합니다.
  7. 초도 상관 검증: Datum 정렬 결과와 Best-fit 분석 결과를 함께 비교해 공정 변형과 판정 차이를 분리합니다.
  8. 성적서·Control Plan 연계: 도면 특성번호, Datum, CMM 피처명, 성적서 항목, 재측정 조건을 1:1로 연결합니다.
  9. 재발방지 관리: 판정 충돌이 발생하면 도면·PMI·치공구·CMM 프로그램·검사성적서를 함께 변경 관리합니다.

CMM Datum 정렬 체크리스트

  • CMM 정렬 로그에 1차·2차·3차 Datum과 제한 자유도가 명시돼 있는가
  • Datum Simulator의 핀·패드·슬롯 조건이 도면과 같은가
  • Datum Target 위치, 수량, 접촉 면적이 치공구와 CMM 프로그램에 반영됐는가
  • 일반 ±공차가 위치도·프로파일 등 기능 공차와 중복되지 않는가
  • 치공구 GR&R, 온도 조건, 클램프 하중 조건이 Control Plan에 기록됐는가
  • 성적서의 특성번호·도면 풍선·측정 피처명이 동일한가
  • Best-fit 결과가 기능 Datum 기반의 최종 합격 판정을 대체하지 않는가
  • 적용 규격이 ASME인지 ISO인지 도면·검사 문서에 명시됐는가

NX CMM Inspection Programming 참고 영상

아래 영상은 Siemens가 IMTS에서 소개한 NX CMM Inspection Programming 관련 세션입니다.

PMI 기반 검사 프로그래밍과 NX 안에서 측정 계획을 연결하는 흐름을 확인할 수 있습니다. 실제 메뉴와 기능은 사용 중인 NX 버전·라이선스·측정 장비 구성에 따라 달라질 수 있습니다.

FAQ: 도면 Datum과 CMM 정렬에서 자주 묻는 질문

조립체 기준으로만 검사하면 되지 않나요?

조립체 검사는 실제 기능 확인에 유리하지만, 문제가 발생했을 때 원인이 개별 부품인지 조립 공정인지 분리하기 어렵습니다. 단품 CMM 검사와 조립체 기능 검증을 병행하면 부품 편차와 조립 편차를 구분하는 데 도움이 됩니다.

Best-fit을 쓰면 NG가 줄어드는데 최종 판정에 사용해도 되나요?

Best-fit은 공정 상태와 형상 편차를 분석하는 데 유용하지만 기능 Datum 기반의 합격 판정을 대체하면 안 됩니다. 최종 판정은 도면 DRF를 기준으로 하고, Best-fit은 공정 개선용 보조 결과로 병기하는 방식이 좋습니다.

Datum Target은 언제 필요한가요?

자유곡면, 사출품, 주조품, 얇은 판재처럼 전체 면 접촉이 불안정하거나 실제 조립이 국부 접촉으로 이뤄질 때 필요합니다. Target 수와 위치는 제품 기능 구속을 재현할 수 있도록 정하고, 치공구 패드와 CMM 프로브 조건에도 같은 방식으로 반영해야 합니다.

MMC와 LMC는 어떻게 선택하나요?

삽입성과 조립 여유가 필요한 홀·핀 관계에서는 MMC를 검토할 수 있고, 최소 벽두께나 최소 간극 보장이 중요한 형상에서는 LMC를 검토할 수 있습니다. 어느 쪽이든 기능, 가상 조건, 게이지, CMM 평가 방법을 함께 확인해야 합니다. GD&T 기호·Datum Target·재료 조건 표기에서 관련 기준을 함께 확인할 수 있습니다.

조립은 정상인데 CMM NG가 반복되면 불량이 아닌가요?

실제 기능상 문제가 없는데 CMM만 반복 NG라면 Datum 정렬, Datum Simulator, 치공구 상태, Best-fit 적용, 일반 공차 중복 여부를 먼저 확인해야 합니다. 다만 조립이 한 번 정상이라고 해서 도면 기준의 부품 합격 여부가 자동으로 보장되는 것은 아니므로, 기능 검증과 도면 Datum 기반 CMM 결과를 함께 비교해야 합니다.

정리: CMM 좌표계는 도면 Datum의 측정 언어입니다

CMM 좌표계는 단순한 검사 프로그램 설정값이 아닙니다. 제품 기능을 해석하는 도면 Datum을 측정실에서 다시 재현하는 기준입니다. 조립은 정상인데 CMM만 반복 NG가 나온다면, 공차를 먼저 완화하거나 금형·가공 조건을 바꾸기보다 도면 DRF, Datum Target, 치공구 안착 조건, CMM Alignment, Best-fit 적용 여부를 먼저 비교해야 합니다.

기능 요구 → Datum 전략 → 도면·PMI → 치공구 → CMM 정렬 → 검사성적서 → Control Plan이 같은 언어로 연결되면, 설계팀·생산팀·검사팀·협력사 사이의 불필요한 NG와 재작업을 크게 줄일 수 있습니다.

공식 참고 기준

도면 Datum, 기하공차, 재료 조건, CMM Alignment는 적용 중인 고객 규격과 사내 표준을 우선합니다. 아래 자료는 기준 정리와 NX CMM·PMI 연계 검토에 참고할 수 있습니다.
